Painel automático de LV do dispositivo de compensação de energia reativa GGJ

O Painel BT do Dispositivo Automático de Compensação de Potência Reativa GGJ é um dispositivo inteligente de distribuição de energia fabricado pela Cotenele. Este quadro de distribuição de baixa tensão melhora o fator de potência em redes de baixa tensão de 380 V, comutando automaticamente os capacitores.

Seu controlador de microcomputador rastreia a potência reativa em tempo real e atinge uma compensação estável acima de 0,95, com um tempo de resposta de até 20 ms. O gabinete fornece múltiplas funções de proteção e suporta comunicação para monitoramento de energia.

Este quadro elétrico de baixa tensão é amplamente utilizado em plantas industriais, edifícios e instalações municipais e é adequado para transformadores de 130 a 600 kVA.

O dispositivo automático de compensação de energia reativa GGJ está em conformidade com os padrões nacionais e internacionais, incluindo GB/T 15576, GB 7251.1 e IEC 60439-1, garantindo segurança e confiabilidade como uma solução moderna de economia de energia.

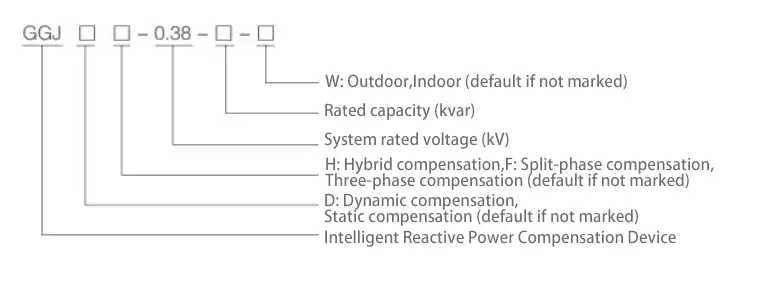

Modelo e Significados

Principais parâmetros técnicos

Recursos do produto

• Adota um controlador inteligente para controle, apresentando funções completas e desempenho confiável. O modo de compensação é automático e pode elevar o fator de potência acima de 0,9.

• Exibição em tempo real do fator de potência da rede:

• Atraso (0,00–0,99)

• Principal (0,00–0,99)

• Fornece múltiplas funções de proteção, incluindo sobretensão, sobre-harmônica, sobrecompensação, falha do sistema, perda de fase e proteção contra sobrecarga.

• Memoriza parâmetros definidos; os parâmetros não são perdidos durante uma queda de energia. Quando a rede volta ao normal, o dispositivo retoma automaticamente a operação sem intervenção manual.

• Capaz de compensação de fase dividida ou compensação híbrida com base na condição de equilíbrio de carga da rede.

• Forte capacidade anti-interferência; pode suportar pulsos de interferência com amplitude de 2.000 V diretamente da rede, excedendo os padrões profissionais nacionais.

Função opcional de monitoramento de rede de distribuição de energia

• Medição em tempo real e registro horário de tensão trifásica, corrente, frequência, potência ativa, potência reativa, fator de potência, energia ativa e energia reativa no lado de baixa tensão do transformador.

• Distorção harmônica total (THD) de tensão e corrente, bem como conteúdos harmônicos individuais da 2ª à 25ª ordem.

• Equipado com interfaces RS-232 e RS-485, suportando leitura de dados via PDA, bem como comunicação remota para leitura de medidores sem fio, teste de dispositivos, configuração de parâmetros e recuperação de dados gravados e em tempo real.

• As funções de análise de dados incluem análise de carga operacional, consultas estatísticas, avaliação abrangente da qualidade da fonte de alimentação, cálculo da taxa de qualificação de tensão, taxa de carga da fonte de alimentação, taxa de confiabilidade e taxa de carga máxima, bem como consultas de fator de potência, potência ativa e potência reativa por período de tempo. O sistema também pode gerar curvas de tensão de fase, corrente e fator de potência e imprimir análises abrangentes e relatórios estatísticos.

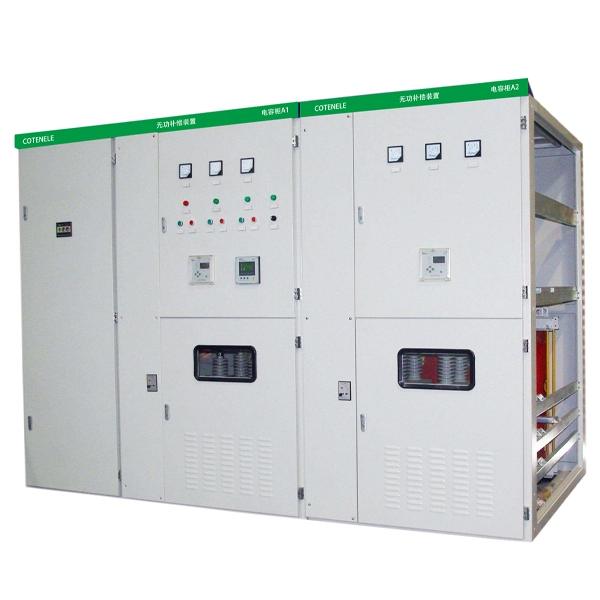

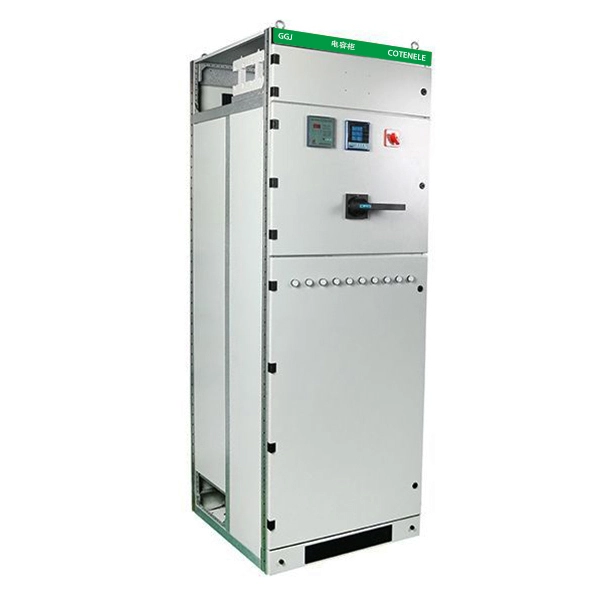

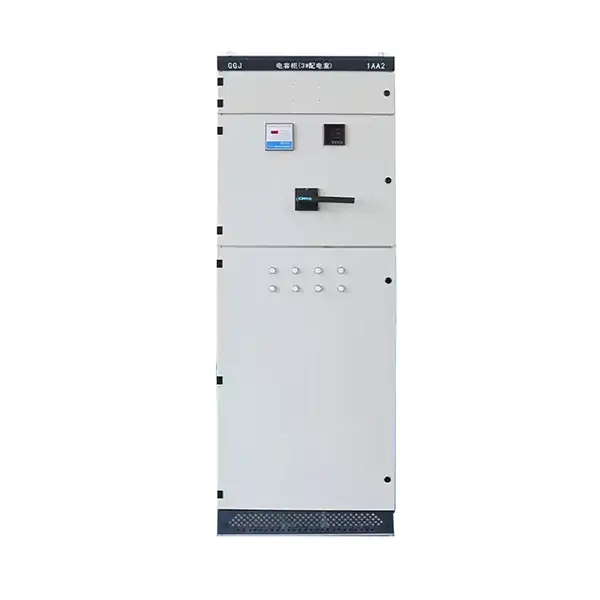

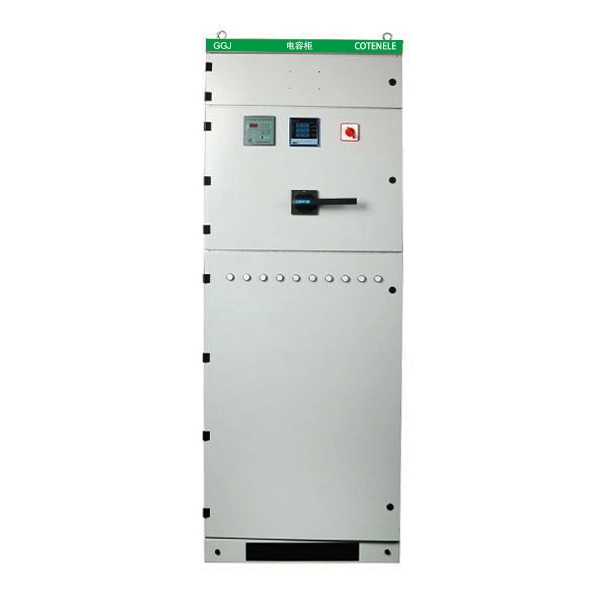

Estruturas de produtos e componentes principais

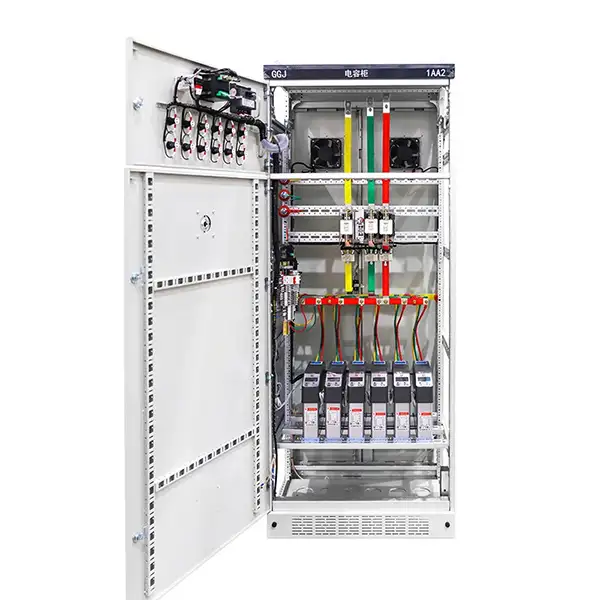

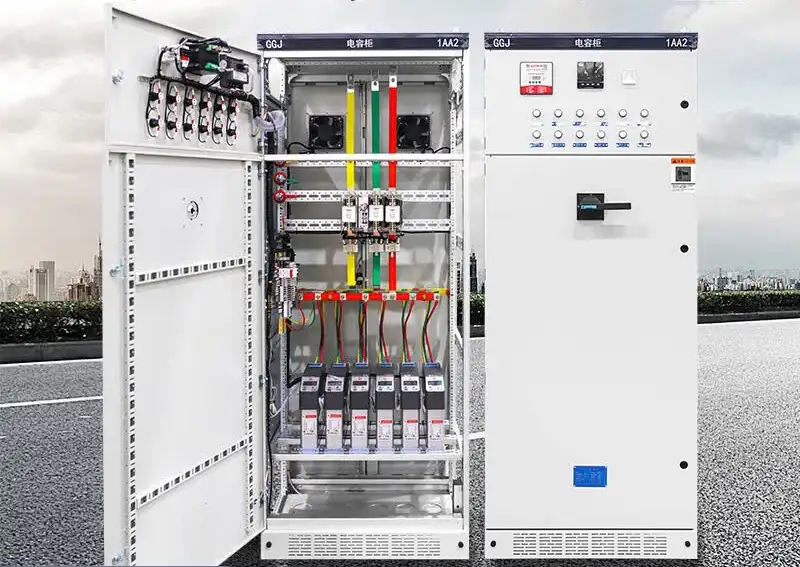

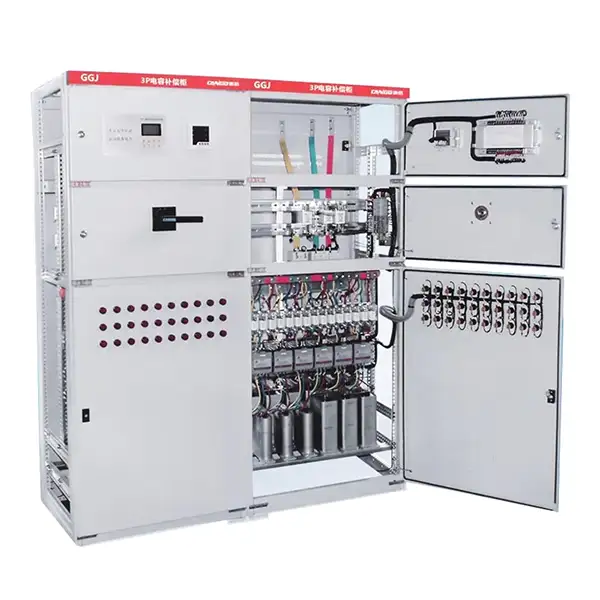

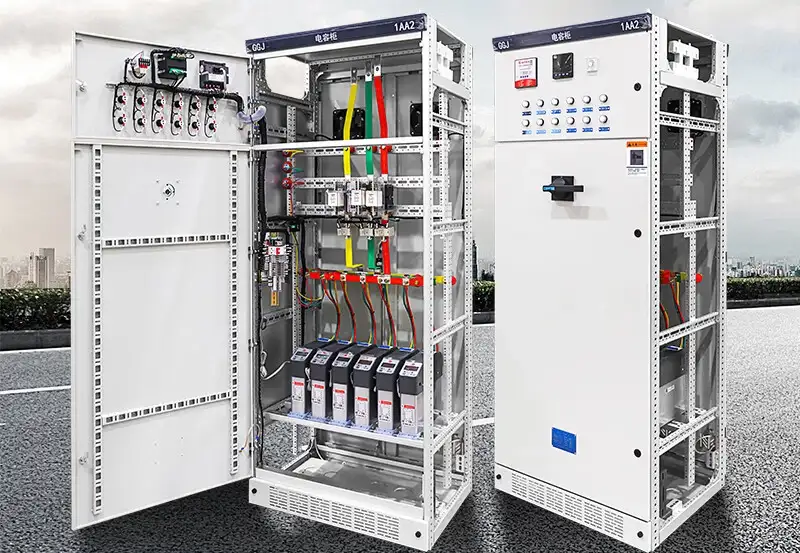

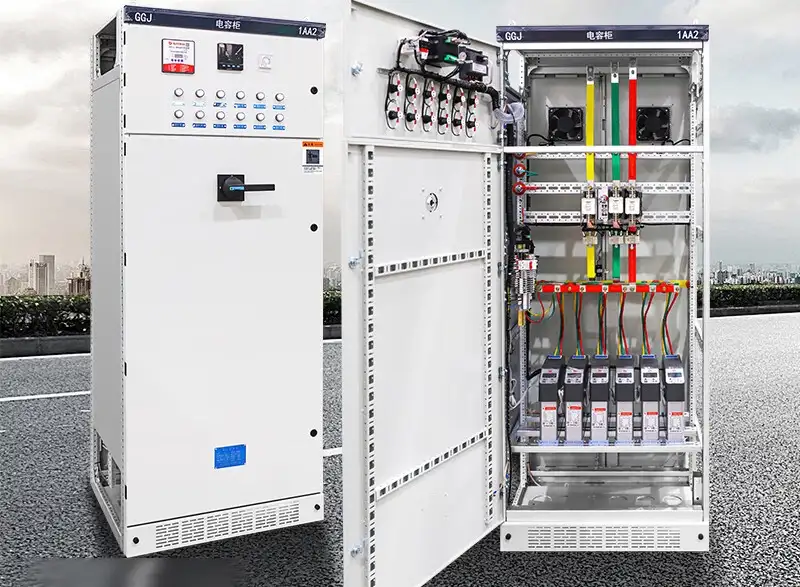

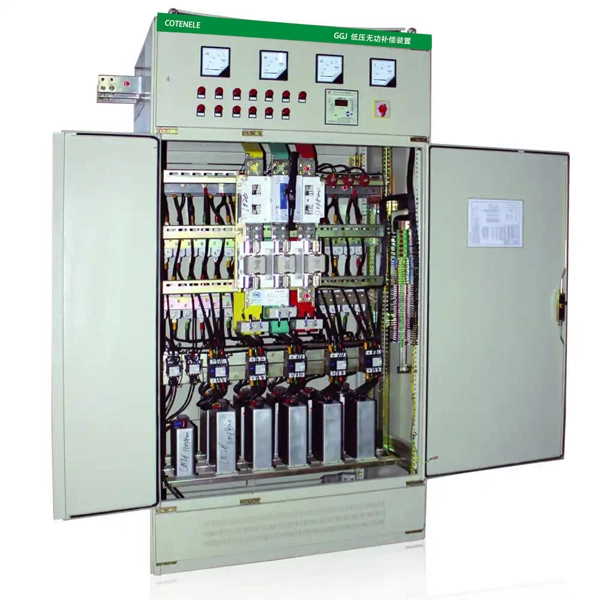

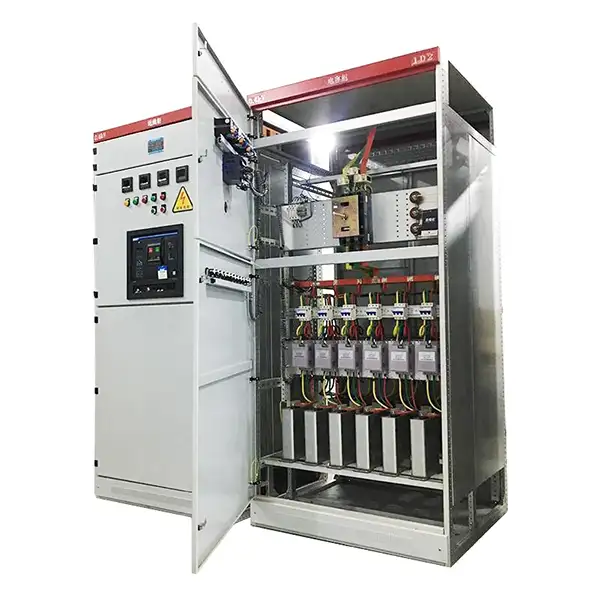

O painel BT do dispositivo automático de compensação de potência reativa GGJ é feito de placa de aço laminada a frio de alta qualidade com estrutura fechada e revestimento anticorrosivo em spray. Seus componentes principais incluem:

Controlador inteligente de potência reativa:Este componente é o “cérebro” do dispositivo de compensação, monitorando a potência reativa e o fator de potência em tempo real e emitindo comandos de comutação.

Capacitores de potência:elementos principais de compensação que geram energia reativa. Os designs modernos usam principalmente capacitores de autocura do tipo seco, que superam os tipos tradicionais cheios de óleo.

Dispositivos de comutação:execute comandos do controlador para ligar/desligar capacitores.

Tipos comuns:contatores capacitores e interruptores rápidos sem comutação com tiristores.

Interruptor de desconexão/fusíveis:fornece liga/desliga principal e proteção contra curto-circuito.

Relé de sobrecarga térmica:fornece proteção contra sobrecarga para capacitores.

Instrumentos de exibição:O painel geralmente inclui medidor de fator de potência, amperímetro e voltímetro para monitoramento em tempo real.

Princípio de funcionamento

O controlador dentro do gabinete monitora continuamente os sinais de tensão e corrente da rede, calculando a potência reativa e o fator de potência em tempo real.

Quando o fator de potência cai abaixo de um valor alvo predefinido (por exemplo, 0,95), o controlador comuta automaticamente um ou mais bancos de capacitores através dos dispositivos de comutação.

Como a corrente do capacitor está à frente da tensão, a corrente reativa capacitiva compensa a corrente reativa atrasada das cargas indutivas, aumentando assim o fator de potência da rede para o valor alvo e alcançando o equilíbrio de potência reativa local.

Este processo de controle automático de circuito fechado garante que o gabinete GGJ rastreie com precisão as alterações de carga, evitando tanto a sobrecompensação quanto a subcompensação, mantendo a rede em um estado operacional eficiente.

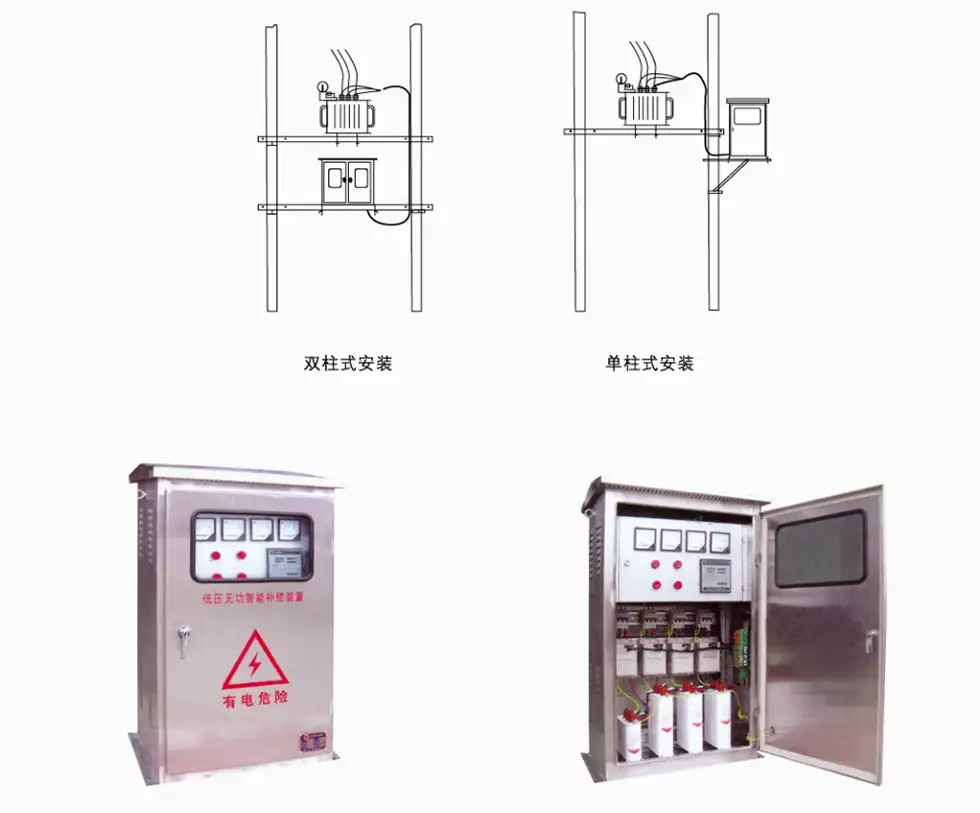

Método de instalação montado em poste externo
