Caixa de distribuição de baixa tensão

Com o desenvolvimento da tecnologia elétrica, a caixa de distribuição de baixa tensão está cada vez mais caminhando em direção à inteligência, modularidade, miniaturização e alta eficiência energética. A caixa de distribuição de baixa tensão produzida pela Cotenele atende plenamente às vantagens dos produtos acima. As caixas de distribuição de baixa tensão que produzimos são utilizadas principalmente em edifícios residenciais, edifícios comerciais, plantas industriais, infraestrutura e áreas de energia renovável. A caixa de distribuição de baixa tensão cotenele é confiável em qualidade, estrutura robusta, tamanho compacto e alta segurança, e há muito tempo é elogiada por um grande número de usuários.

O que é uma caixa de distribuição de baixa tensão?

Uma caixa de distribuição de baixa tensão é o dispositivo terminal de distribuição de energia de um sistema de distribuição de energia. A caixa de distribuição de baixa tensão pode receber energia de equipamentos de distribuição a montante, como comutadores ou subestações de baixa tensão, e distribui a energia com segurança para cargas próximas, ao mesmo tempo que fornece proteção, monitoramento e controle para os circuitos e equipamentos relevantes. Aqui, “baixa tensão” normalmente se refere a sistemas com tensão CA de 380 V ou 220 V.

Suas principais funções podem ser resumidas em quatro pontos:

1. Distribuição de energia: Distribua com segurança uma fonte de alimentação de entrada única em vários circuitos ramificados por meio de interruptores, como disjuntores na caixa de distribuição de baixa tensão.

2. Proteção de circuito: Disjuntores ou outras chaves instaladas em caixas de distribuição de baixa tensão desconectam automaticamente o circuito quando ocorre sobrecarga, curto-circuito, vazamento ou outras situações na linha de carga, protegendo o equipamento a jusante e a segurança pessoal.

3. Controle e operação: a instalação de uma caixa de distribuição de baixa tensão pode controlar e operar circuitos downstream de forma mais centralizada e conveniente.

4. Monitoramento e medição: Os instrumentos integrados na caixa de distribuição de baixa tensão podem exibir tensão, corrente e outros parâmetros operacionais, e instrumentos relacionados também podem medir o consumo de energia.

Estrutura Principal e Componentes Principais

Uma caixa de distribuição consiste no gabinete e nos componentes elétricos internos.

O gabinete protege os componentes internos e fornece a proteção necessária contra poeira e umidade. Geralmente é feito de metal (por exemplo, aço) e também utiliza outros materiais isolantes. Dependendo do ambiente de instalação, os gabinetes possuem diferentes classificações de proteção contra ingresso (IP).

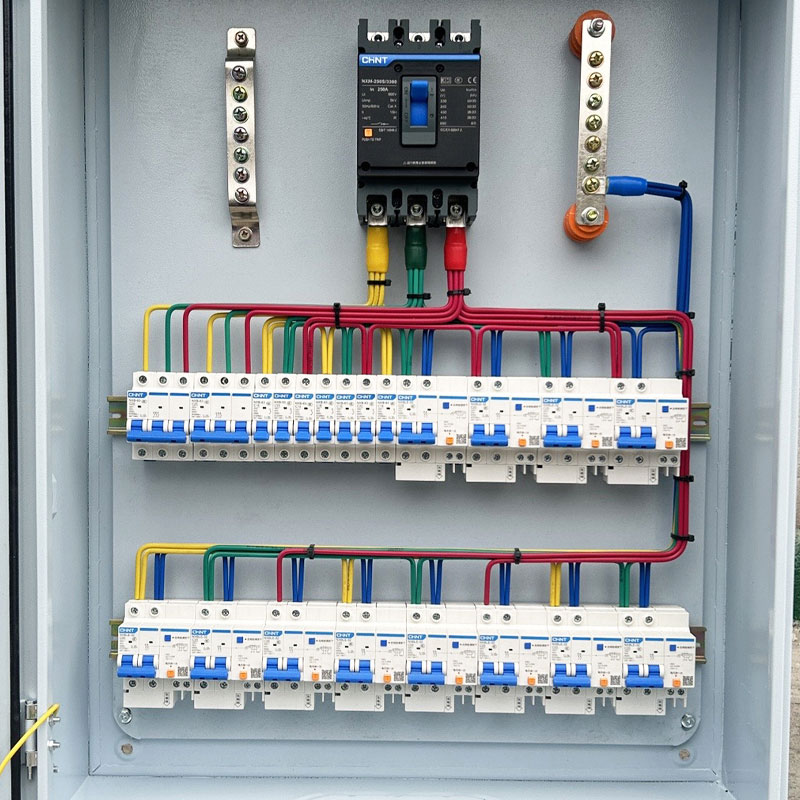

Os componentes principais executam as funções elétricas:

Classificação de caixas de distribuição de baixa tensão

As caixas de distribuição de baixa tensão podem ser classificadas de várias maneiras:

1. Por função principal (mais comum)

2. Por método de montagem

• Montado na parede: Compacto, adequado para edifícios residenciais/comerciais, ocupa pouco espaço.
• De piso (autônomo):Projetado para ambientes industriais, pode transportar cargas maiores, de fácil manutenção.
• Montagem embutida (embutida): Embutida nas paredes, esteticamente agradável, economizando espaço (comum em residências).
• Tipo externo: Classificação IP mais alta (por exemplo, IP54), resistente à chuva, poeira e corrosão.

3. Por tipo de construção

• Painel fixo (tipo aberto):Protegido somente na parte frontal; as peças energizadas podem ser acessíveis pelas laterais/traseira. Baixo índice de proteção, usado onde os requisitos são mínimos.
• Fechada (tipo fechado):Esta caixa de distribuição de baixa tensão é fechada em todos os lados, exceto na superfície de instalação, e seu desempenho de segurança e proteção é relativamente alto.
• Tipo de gaveta: A unidade funcional desta caixa de distribuição de baixa tensão é uma gaveta removível, que tem as vantagens de boa intercambialidade e alta confiabilidade, sendo mais adequada para ocasiões com altos requisitos de continuidade.
• Tipo modular:A estrutura interna deste tipo de caixa de distribuição adota modularização padrão, que pode reduzir e expandir funções com flexibilidade.

4. Por Hierarquia no Sistema Energético

• Equipamento de distribuição primária:Este tipo de caixa de distribuição de baixa tensão pode ser conectada diretamente a transformadores e distribuir energia para diferentes locais a jusante; O valor nominal e a capacidade dos transformadores também devem ser relativamente altos.
• Equipamento de distribuição secundária: Distribui energia de upstream para cargas locais, fornecendo proteção, monitoramento e controle.
• Equipamento de distribuição final: Localizado longe da fonte de energia; unidades descentralizadas e de pequena capacidade que atendem diretamente aos usuários finais.

Como escolher uma caixa de distribuição de baixa tensão adequada?

A escolha de uma caixa de distribuição adequada pode melhorar a eficiência econômica e a segurança.

1. Em primeiro lugar, é necessário esclarecer os requisitos da aplicação e os requisitos de carga

• Características de carga: Em segundo lugar, é necessário esclarecer a potência, tensão (220V/380V) e corrente de todos os dispositivos. Preste atenção especial às correntes de partida do motor (5-7× corrente nominal).
• Expansão futura: reserve 10-20% de capacidade sobressalente e circuitos para adições futuras.

2. Corresponder parâmetros-chave

• Tensão nominal: deve corresponder à tensão do sistema (por exemplo, 380V/220V).
• Corrente nominal: a classificação do barramento principal e do disjuntor de entrada deve ser ≥ corrente operacional total de todas as cargas.
• Capacidade de interrupção de curto-circuito (Icu): o parâmetro de segurança mais importante. Deve ser superior à corrente potencial de curto-circuito no ponto de instalação; caso contrário, o dispositivo poderá ser destruído ou causar incêndio.

3. Determine a classificação IP necessária

• Escolha o código IP apropriado com base em umidade, poeira, gases corrosivos, etc. Por exemplo, IP30 para ambientes internos secos; IP54 ou superior para locais externos ou empoeirados/úmidos.

4. Considere materiais e mão de obra

• Invólucro: a espessura do aço deve ser suficiente (por exemplo, estrutura principal ≥2,0 mm) para resistência mecânica.

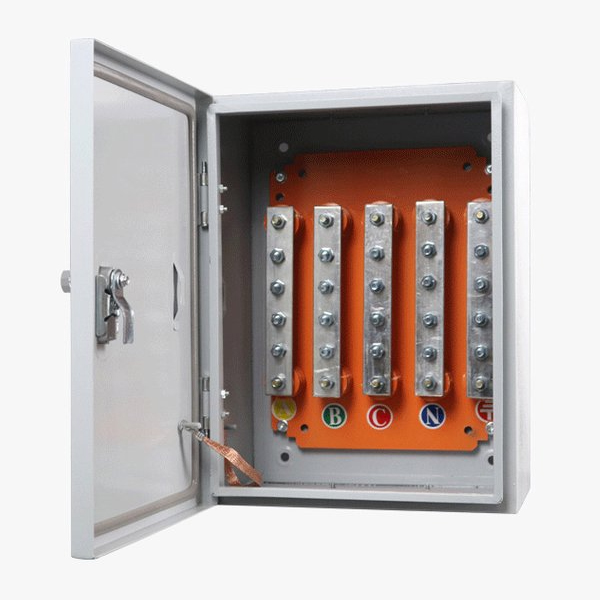

• Condutores: utilize cobre T2 de alta qualidade para barramentos principais; evite alumínio ou cobre inferior.
• Marca e qualidade:A escolha de fabricantes e marcas confiáveis ​​pode garantir a qualidade e reduzir os custos de manutenção pós-venda. É necessário verificar se o produto possui certificação CCC válida e relatórios de inspeção de tipo.

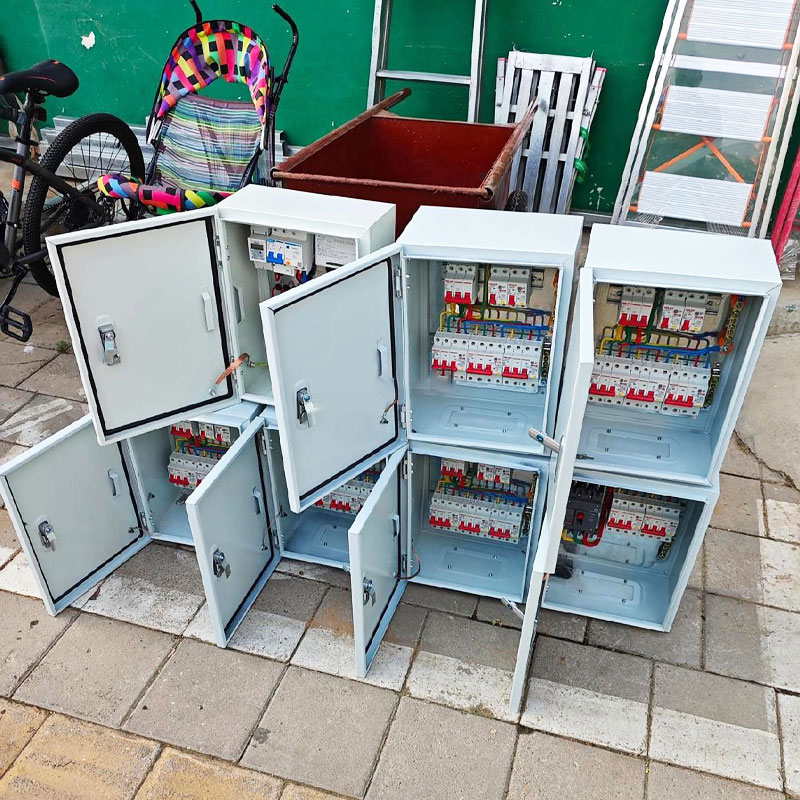

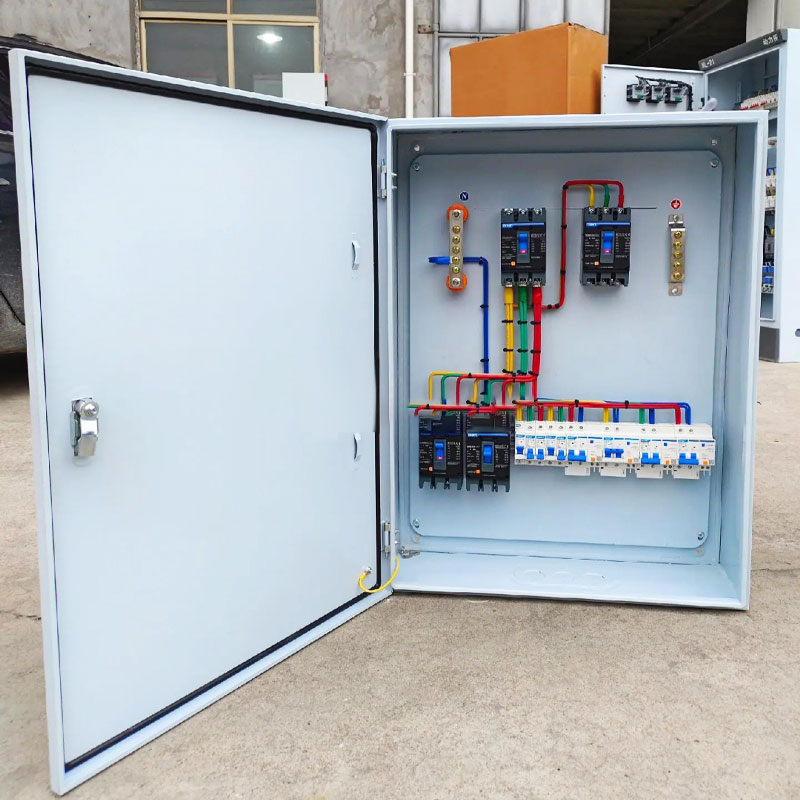

Nossa fábrica

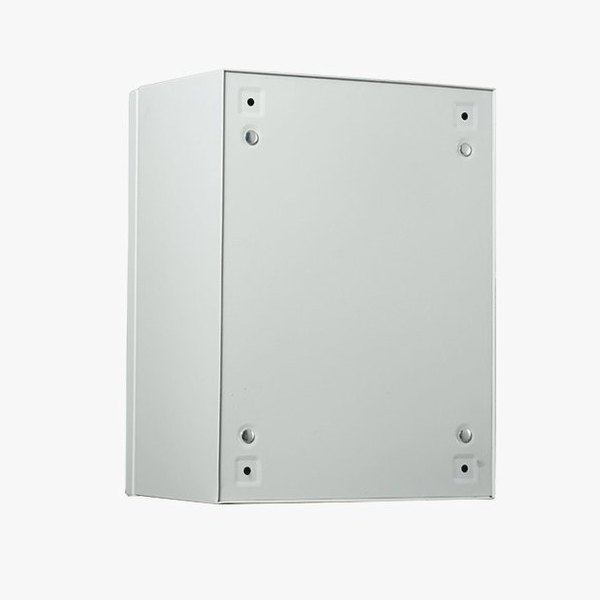

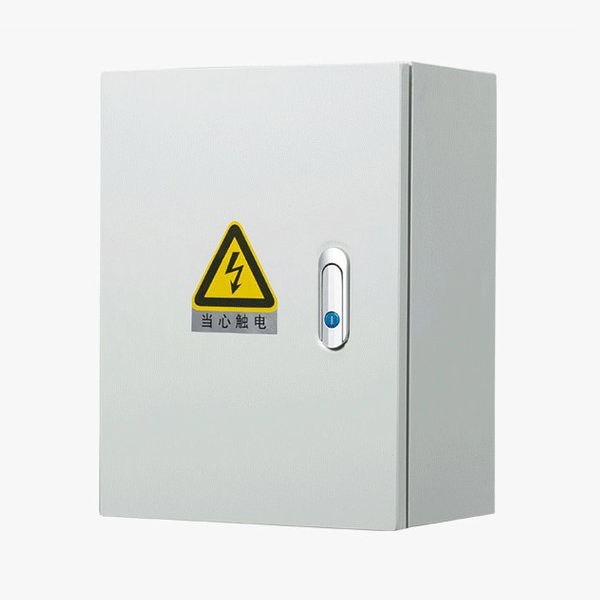

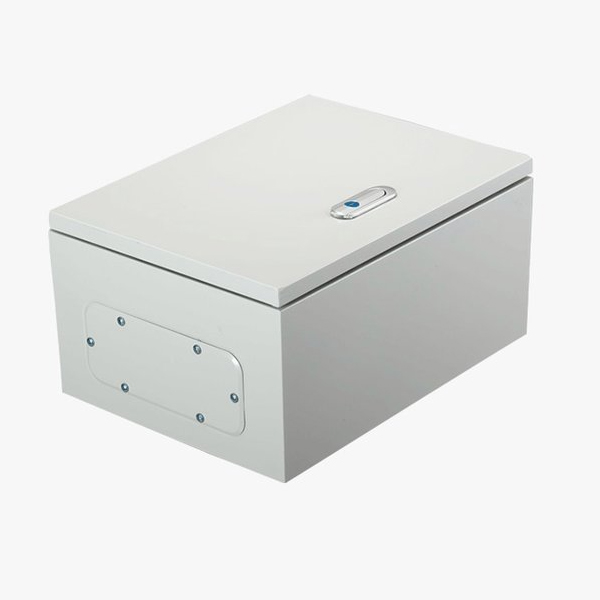

Mostrar produtos:
