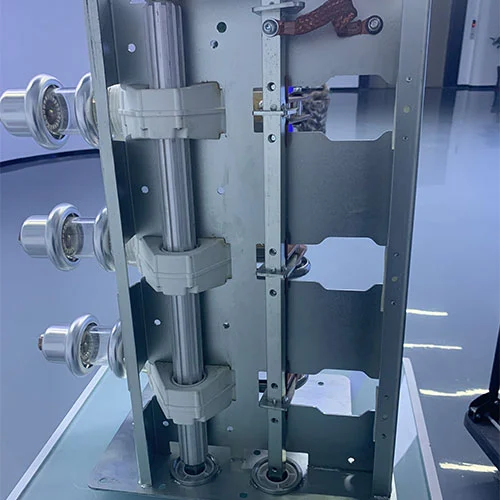

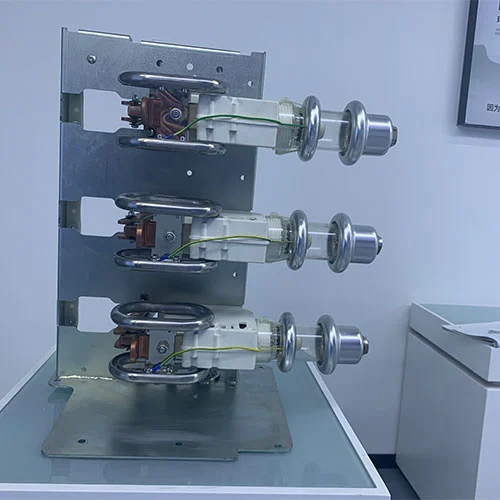

Interruptor de interrupção de carga de média tensão interna 33KV

No sistema de distribuição de energia, não precisamos apenas de confiabilidade e segurança, mas também de responsabilidade ambiental. A chave seccionadora de carga de média tensão interna 33KV é um componente muito importante neste campo, especialmente para o quadro de distribuição ecológico. Esses seccionadores de carga possuem tecnologias de extinção de arco avançadas e ambientalmente conscientes e possuem recursos compactos e duráveis. Hoje, os seccionadores de carga são amplamente utilizados para gerenciamento de energia sustentável em aplicações industriais, comerciais e de serviços públicos, em conformidade com as tendências globais de infraestrutura elétrica verde.

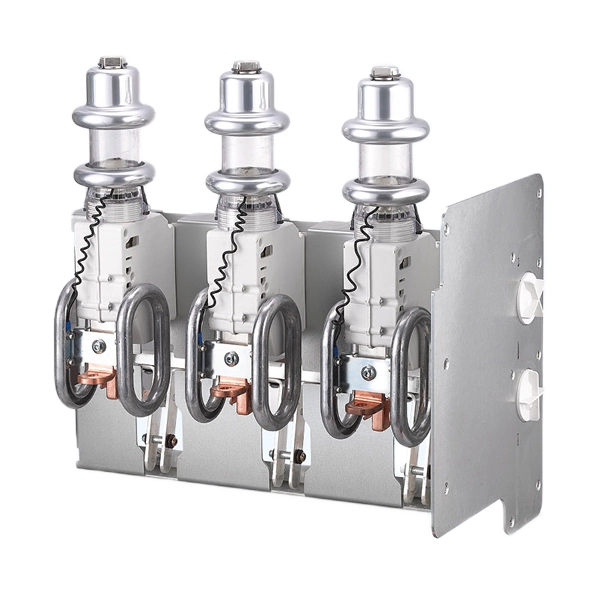

Modelo de produto

O que é uma chave seccionadora sob carga?

Uma chave seccionadora de carga de média tensão interna de carga 33KV é um dispositivo de comutação elétrica que geralmente é usado para estabelecer, transportar e interromper correntes em condições normais de circuito. O item mais importante é que ele também pode transportar correntes por um período especificado sob condições anormais, como curtos-circuitos, muitas vezes combinados com fusíveis para uso. A função principal da chave seccionadora de carga é isolar e desenergizar com segurança seções de uma rede de média tensão para manutenção ou alterações de configuração. A diferença com os disjuntores usados ​​para interromper altas correntes de falta, o LBS é usado para interrupção confiável de correntes de carga (a corrente operacional normal). A chave seccionadora de carga é um componente importante em unidades principais de anel (RMUs) e painéis internos para sistemas de distribuição de energia, que podem garantir flexibilidade operacional e proteção.

Qual é a classificação das chaves seccionadoras sob carga

As chaves seccionadoras sob carga são geralmente classificadas com base no meio utilizado para isolamento e extinção de arco:

Chave seccionadora de carga a vácuo: O meio de isolamento e extinção de arco é o meio de vácuo. Quando os contatos se separam, o arco se extingue rapidamente. Este tipo de meio de isolamento e extinção de arco oferece excelente desempenho de extinção de arco, e essas chaves seccionadoras sob carga possuem as características de alta resistência mecânica, manutenção mínima e são ecologicamente corretas.

Chave seccionadora sob carga SF6: O meio de isolamento e extinção de arco deste tipo de chave seccionadora em carga é o gás hexafluoreto de enxofre (SF6). O gás SF6 tem alta rigidez dielétrica, o que é adequado para projetos muito compactos, e esses tipos de chaves seccionadoras de carga têm grandes benefícios em aplicações de tensão mais alta. A chave seccionadora sob carga SF6 adapta o design selado para toda a vida para minimizar o manuseio de gás.

Chave seccionadora de carga pneumática: A chave seccionadora de carga pneumática usa o ar ambiente como meio isolante e de extinção de arco, geralmente este tipo de chave seccionadora de carga é equipada com um mecanismo assistido por mola para esticar e resfriar rapidamente o arco. Este meio de isolamento e extinção de arco é robusto, econômico e confiável e é adequado para painéis internos compactos em geral.

A escolha do tipo de chave seccionadora de carga é baseada no nível de tensão, na capacidade de interrupção necessária, nas considerações ambientais e nas limitações de espaço dentro do quadro.

Escopo de aplicação de disjuntores a vácuo

Parâmetros Técnicos

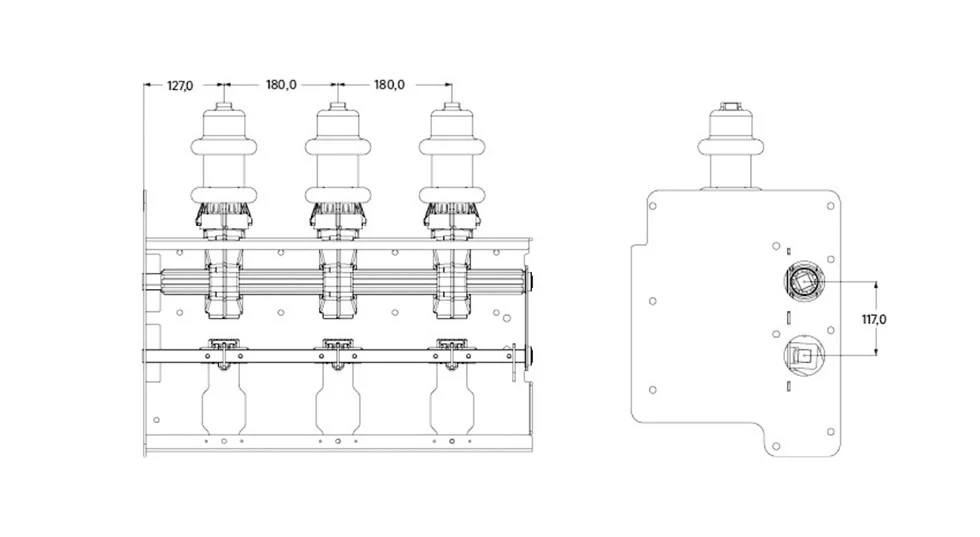

Aparência e Dimensão

Aplicativos

A chave seccionadora interna de média tensão de 33kV é adequada para uma ampla gama de indústrias e aplicações, fornecendo aos clientes soluções de gerenciamento de energia seguras, confiáveis ​​e convenientes:

1. Plantas Industriais e de Fabricação

Esta chave seccionadora de carga geralmente é usada para isolamento seguro de alimentadores de equipamentos elétricos, transformadores e bancos de capacitores, e para garantir continuidade operacional e segurança do pessoal durante a manutenção de equipamentos elétricos.

2. Complexos Comerciais e Edifícios Críticos

Em hospitais, data centers e grandes escritórios, eles fornecem segmentação segura de energia para fornecimento ininterrupto e fácil gerenciamento de circuitos.

3.Redes de serviços públicos e de distribuição

Eles são o componente principal de subestações internas e RMUs, permitindo configuração segura de rede, isolamento de falhas e proteção de transformadores de distribuição.

4. Instalações de Energia Renovável

Para controlar e isolar circuitos em parques solares fotovoltaicos, conexões de turbinas eólicas e painéis de distribuição de sistemas de armazenamento de energia.

5. Infraestrutura Pública

As chaves seccionadoras de carga são geralmente usadas para sistemas de distribuição de energia confiáveis ​​e seguros em fontes de alimentação de tração ferroviária, terminais de aeroportos e instalações subterrâneas.

Características do produto

A chave seccionadora de carga de média tensão interna de 33KV série KDK-40.5D / 630-20 para painéis ecológicos fabricados pela Contenele tem vários recursos principais abaixo:

1. Segurança aprimorada

Este interruptor de carga emprega tecnologia de extinção de arco de alto desempenho e um sistema de intertravamento mecânico confiável. Alguns modelos também oferecem uma chave de aterramento opcional, proporcionando proteção máxima para seu pessoal e equipamentos, garantindo uma operação mais segura no local.

2. Design ecologicamente correto

Os interruptores de carga Contenele utilizam tecnologia de vácuo ou unidades seladas de SF6, reduzindo efetivamente o impacto ambiental. Eles também utilizam materiais ecológicos, incorporando o conceito de distribuição de energia verde.

3. Estrutura Compacta

O tamanho compacto do switch permite uma integração eficiente em vários painéis de manobra, economizando espaço e facilitando a instalação e manutenção.

4. Operação flexível

Quer você precise de operação manual, elétrica ou pneumática, nossos interruptores de carga oferecem uma variedade de soluções de controle automatizado para se adaptar a diferentes cenários de aplicação.

5. Alta durabilidade e baixa manutenção

O switch apresenta um design de precisão e contatos e estrutura mecânica de alta qualidade, apresentando uma longa vida útil elétrica e mecânica, exigindo manutenção diária mínima, economizando tempo e custos aos clientes.

6. Funções Integradas

Normalmente pode ser combinado com fusíveis de proteção para interromper correntes de falha e também pode ser emparelhado com sensores para monitoramento e controle de rede inteligente, melhorando a confiabilidade do sistema.

7. Certificação de Padrões Internacionais

A chave seccionadora interna de média tensão 33KV é fabricada e testada de acordo com os principais padrões internacionais (como IEC e IEEE) para garantir segurança e compatibilidade no mercado global.

Perguntas frequentes

Q1: Qual é a principal diferença entre uma chave seccionadora sob carga e um disjuntor?

R: A função principal de uma chave seccionadora de carga é interromper as correntes de carga normais e fornecer isolamento seguro. Normalmente não é usado para interromper sozinho altas correntes de curto-circuito (isso requer fusíveis de reserva). Um disjuntor é geralmente usado para interromper automaticamente correntes de falha de carga e de alta magnitude.

Q2: O que é mais ecológico: Vácuo ou SF6 LBS?

R: Os disjuntores a vácuo geralmente são mais ecológicos, pois não contêm gás SF6. e o vácuo é permanentemente selado. As chaves seccionadoras sob carga SF6 usam o mínimo de gás em unidades seladas e com vida útil, mas o disjuntor a vácuo continua sendo a escolha preferida para as aplicações mais ecologicamente corretas.

Q3: Uma chave seccionadora de carga de média tensão interna de 33KV pode ser usada para proteção do transformador?

R: Sim, uma chave seccionadora de carga geralmente é usada como dispositivo de isolamento primário para um transformador de distribuição. Quando combinado com fusíveis de alta tensão com classificação adequada (formando uma combinação "chave-fusível"), a chave seccionadora de carga pode fornecer proteção total para o transformador contra sobrecarga e falhas de curto-circuito.

Q4: Por que escolher um LBS motorizado em vez de um manual?

R: A operação motorizada (elétrica) das chaves seccionadoras de carga pode ser controlada remotamente, e a chave seccionadora de carga pode ser integrada em sistemas SCADA, redes inteligentes ou operada a uma distância segura. Portanto, esta situação pode aumentar a flexibilidade operacional e a segurança da chave seccionadora em carga e suportar funções de automação.

Q5: Com que frequência uma chave seccionadora interna requer manutenção?

R: Unidades LBS modernas e seladas (especialmente a vácuo e SF6 seladas) possuem as características de intervalos de serviço muito longos com manutenção mínima. A manutenção primária geralmente envolve inspeção visual, verificação da operação mecânica e desgaste dos contatos, geralmente durando vários anos em condições normais de operação.

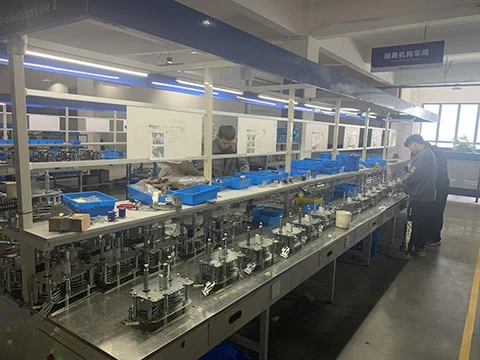

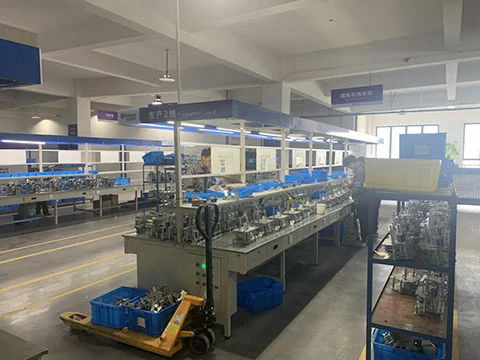

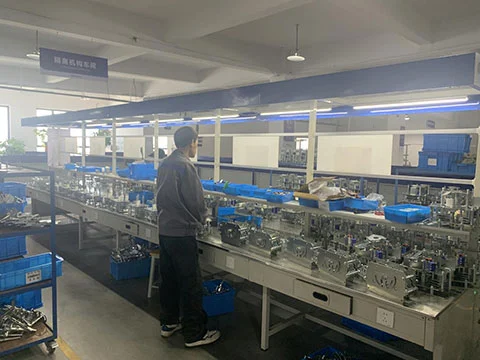

Oficina de fábrica

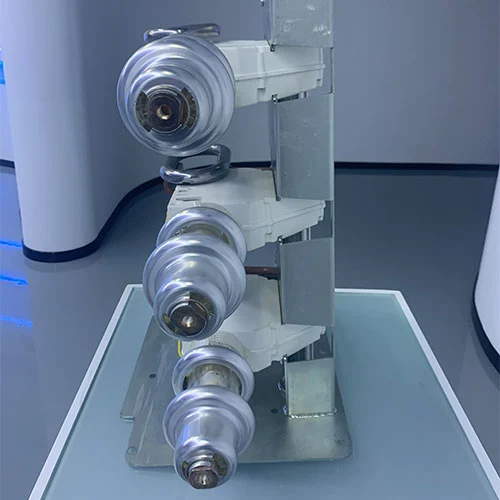

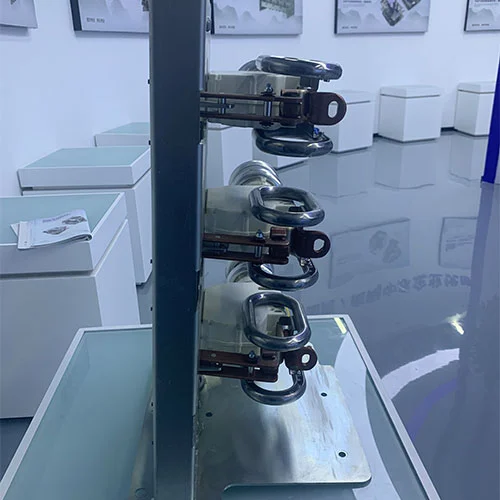

Exposição de produtos
