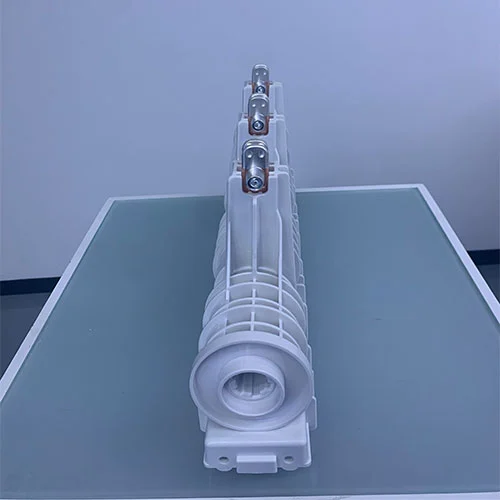

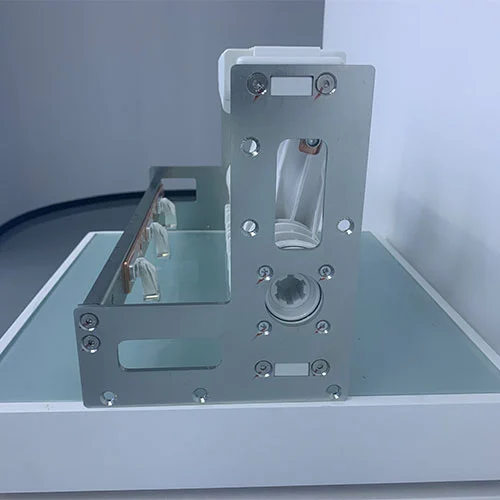

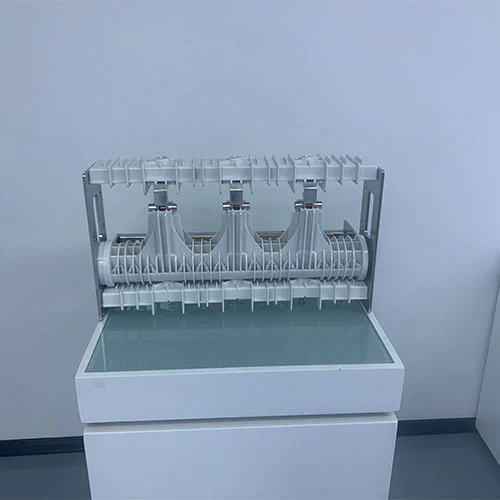

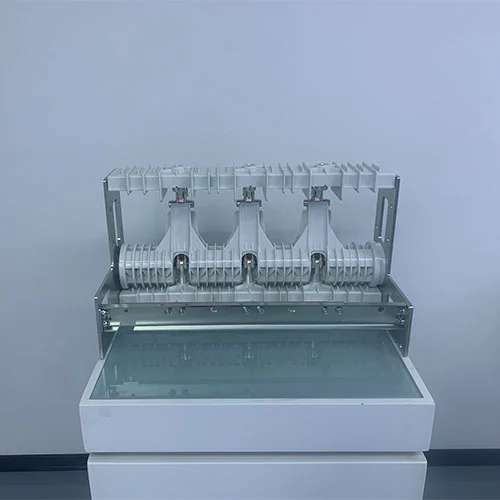

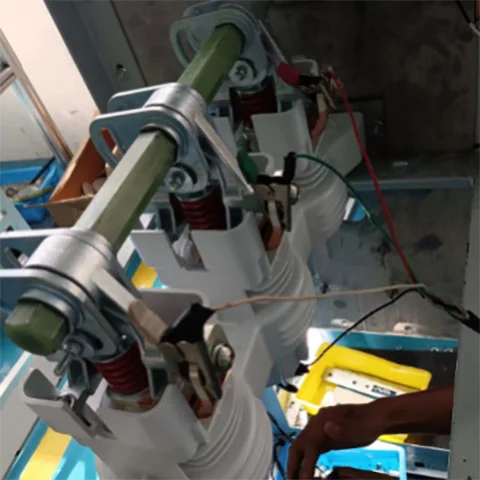

Seccionador de interruptor de isolamento de média tensão 11KV

Um interruptor seccionador de isolamento de média tensão de 11KV é um dispositivo de comutação mecânica usado em sistemas de distribuição de energia para fornecer isolamento elétrico seguro e comutação de carga controlada. É amplamente aplicado em unidades principais de anel (RMU), painéis isolados a gás e subestações secundárias.

Ao contrário dos disjuntores, um seccionador não pode interromper correntes de falta. Sua função principal é garantir uma lacuna de isolamento visível e confiável, permitindo manutenção e operação seguras de sistemas elétricos.

Modelo de produto

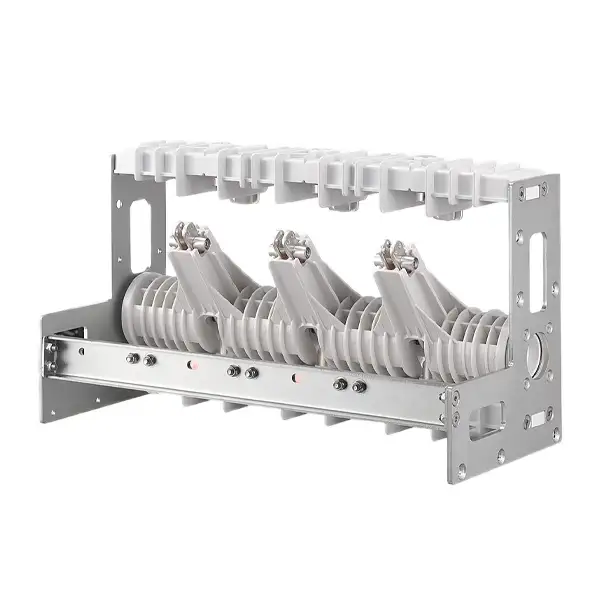

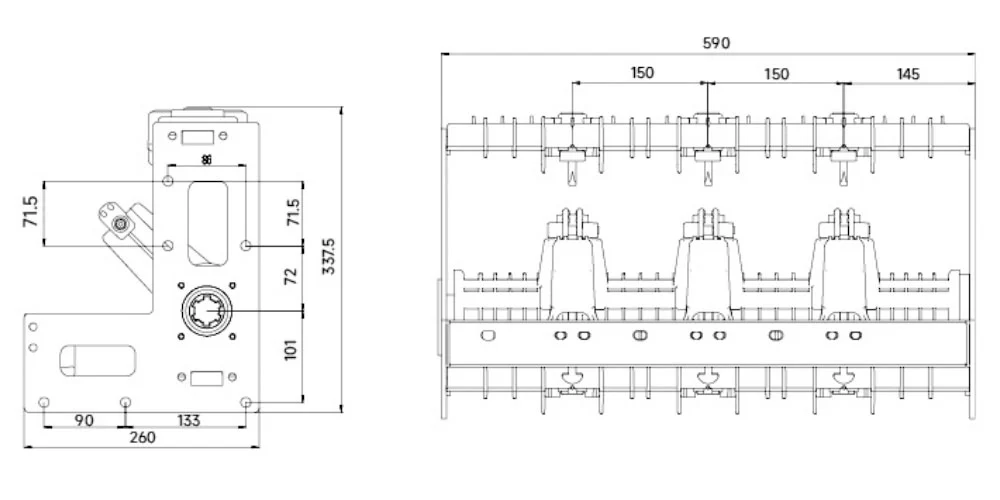

Aparência e Dimensão

Quais são os diferentes tipos de chaves seccionadoras?

1. Seccionadores isolados a ar

Instalado em painel isolado a ar

Estrutura simples com isolamento visível

Adequado para instalações padrão

2. Seccionadores isolados a gás

Fechado em tanques de gás selados

Compacto e livre de manutenção

Ideal para subestações urbanas e de espaço limitado

3. Seccionadores ecológicos livres de SF₆

Usa gases isolantes alternativos ou ar seco

Baixo potencial de aquecimento global

Atende aos regulamentos ambientais modernos

Parâmetros Técnicos

Vantagens do produto

Nosso interruptor seccionador de isolamento de média tensão 11KV tem as seguintes vantagens:

Amigo do ambiente

A vantagem mais importante é a redução ou eliminação do SF₆, o que contribuirá diretamente para a redução das emissões de gases com efeito de estufa da rede de distribuição de energia.

Instalação compacta

O meio isolado a gás, seja usando SF₆ ou alternativas, oferece uma solução muito mais compacta e economizadora de espaço em comparação com o meio isolado a ar, sendo muito adequado para subestações urbanas, subestações secundárias compactas (CSS) ou equipamentos montados em almofada.

Alta confiabilidade e longa vida útil

A construção robusta e selada com isolamento de gás estável protege os contatos dos seccionadores contra contaminação ambiental como poeira, umidade e salinidade, o que pode garantir a esses interruptores isoladores desempenho consistente, manutenção mínima e vida operacional prolongada.

Segurança e Versatilidade

As chaves de isolamento possuem um ponto de isolamento visível ou estipulado para segurança. Eles estabelecem e interrompem correntes de carga normais, acrescentando flexibilidade operacional para rede de distribuição de energia e gerenciamento de carga sem disjuntores.

Adaptabilidade

Chaves de isolamento geralmente usadas para várias configurações, níveis de tensão e aplicações específicas, como mineração, comutação de capacitores, etc., podem torná-las adequadas para uma ampla gama de necessidades de distribuição elétrica secundária, desde integração de energia renovável até fornecimento de energia industrial.

Qual é a diferença entre um disjuntor e uma chave seccionadora?

Compreender a diferença entre um disjuntor e um seccionador é essencial para uma operação segura e eficiente do equipamento de manobra.

1. Função Primária

Disjuntor: Dispositivo de proteção projetado para interromper automaticamente correntes de falta e sobrecargas, protegendo equipamentos e o sistema de potência.

Seccionador: Um dispositivo operacional e de segurança usado para fornecer isolamento visível e para comutar correntes de carga nominais em condições normais.

2.Capacidade de interrupção

Disjuntor: Capaz de interromper altas correntes de falta.

Seccionador: Não pode interromper correntes de falta; ele suporta correntes de curto-circuito apenas por um tempo limitado até que o disjuntor elimine a falta.

3.Sequência Operacional

Num sistema típico, ambos os dispositivos funcionam juntos:

Durante a desconexão: o disjuntor abre primeiro para interromper o fluxo de corrente e, em seguida, o seccionador abre para fornecer isolamento seguro.

Durante a energização: o seccionador fecha primeiro, seguido pelo disjuntor.

4.Design e Custo

Disjuntor: Mais complexo, com tecnologia de extinção de arco (vácuo, SF₆, etc.), resultando em maior custo.

Seccionador: Design mecânico mais simples, tornando-o mais econômico para fins de isolamento.

Os disjuntores são responsáveis ​​pela proteção do sistema de energia, enquanto a Chave Seccionadora Isoladora de Média Tensão 11KV garante a segurança de pessoas e equipamentos, fornecendo isolamento elétrico confiável.

Como escolher o interruptor seccionador de isolamento de média tensão de 11KV correto?

Ao selecionar um modelo adequado, considere:

Tensão nominal (11kV / 12kV)

Corrente nominal (630A / 1250A)

Tipo de instalação (RMU, GIS, AIS)

Condições ambientais (umidade, poeira, temperatura)

Requisito para soluções ecológicas (sem SF₆)

Para subestações compactas, são recomendadas soluções isoladas a gás ou ecológicas.

Garantia de Qualidade e Testes

A Cotenele implementa um rigoroso controle de qualidade em toda a produção:

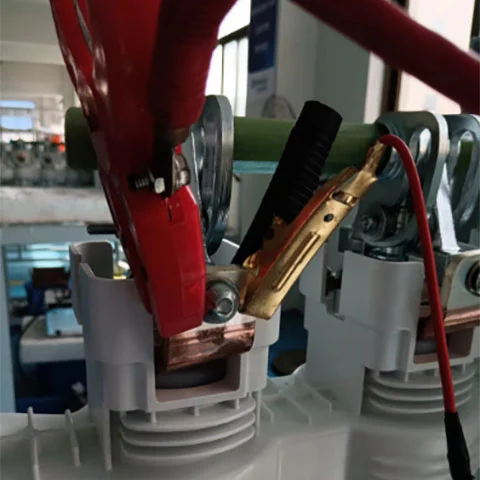

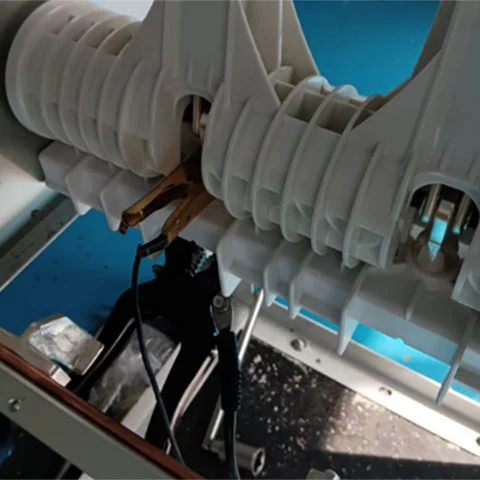

Teste de tipo e testes de rotina

Teste de alta tensão

Inspeção de fábrica e verificação opcional de terceiros

Todos os produtos estão em conformidade com os padrões ISO9001, ISO14001 e ISO45001.

Perguntas frequentes

1.O que é um interruptor seccionador de isolamento de média tensão de 11KV?

Uma chave seccionadora é um dispositivo de comutação que, quando na posição aberta, fornece isolamento além de suas funções de comutação padrão. Ele é projetado para transportar, estabelecer e interromper correntes de carga nominais sob condições normais de operação.

2.Como funciona uma chave seccionadora?

Quando fechado, a corrente nominal flui através dos principais contatos de isolamento. Para interromper a corrente de carga, esses contatos abrem primeiro, transferindo a corrente para a câmara de interrupção - como um interruptor a vácuo nas séries GSec e GSec Air - onde a corrente é interrompida. Durante o fechamento, os contatos de isolamento formam o circuito antes que a unidade interruptora feche.

3.O que distingue um disjuntor a vácuo de uma chave seccionadora?

A principal diferença é a capacidade de proteção: um disjuntor a vácuo pode eliminar correntes de falha para proteger o equipamento de energia. mas uma chave seccionadora não é usada para interromper correntes de falta. Sua função mais importante é fornecer isolamento seguro após a abertura do circuito, permitindo a realização de trabalhos na seção desconectada e garantindo o isolamento das partes energizadas.

4.A Cotenele oferece vários tipos de seccionadores?

Sim, a Cotenele possui duas classificações principais:
Seccionadores isolados a ar, utilizados para seccionamento de cabos, comutação de transformadores e motores em subestações de distribuição secundária e para alimentação de circuitos, transformadores e redes principais em anel.
Seccionadores isolados a gás, esses isoladores possuem esses recursos de tecnologia SF6 livre de manutenção ou livre de SF6, oferecem alto desempenho, confiabilidade e longa vida útil em um tamanho compacto.

5. Os seccionadores Cotenele são fáceis de manter?

Sim. Os produtos Cotenele vêm com instruções detalhadas de serviço e manutenção da Cotenele, juntamente com peças sobressalentes abrangentes e suporte a acessórios.

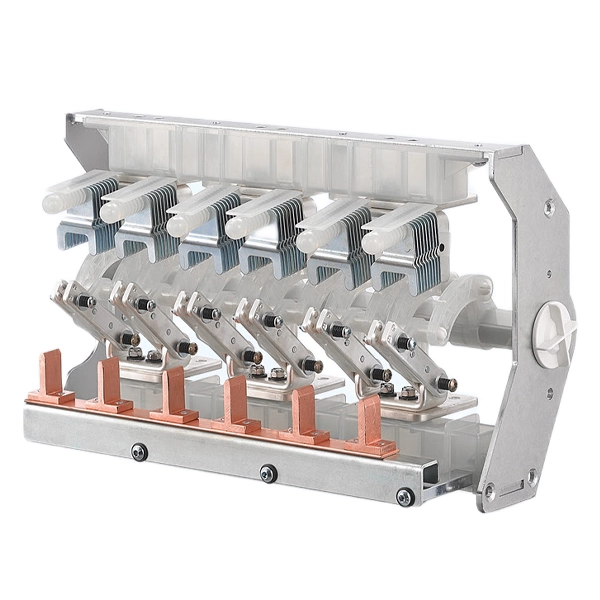

6. Para que são utilizadas as chaves seccionadoras de carga isoladas a ar internas da Cotenele?

Eles são usados ​​para painéis fechados de média tensão, unidades principais de anel e subestações transformadoras compactas. Nossas chaves seccionadoras sob carga têm as vantagens do controle confiável de corrente de sobrecarga e suas tensões de até 40,5 kV e suas correntes de até 1250 A.

7.Como os switches Cotenele melhoram a qualidade e a confiabilidade da energia?

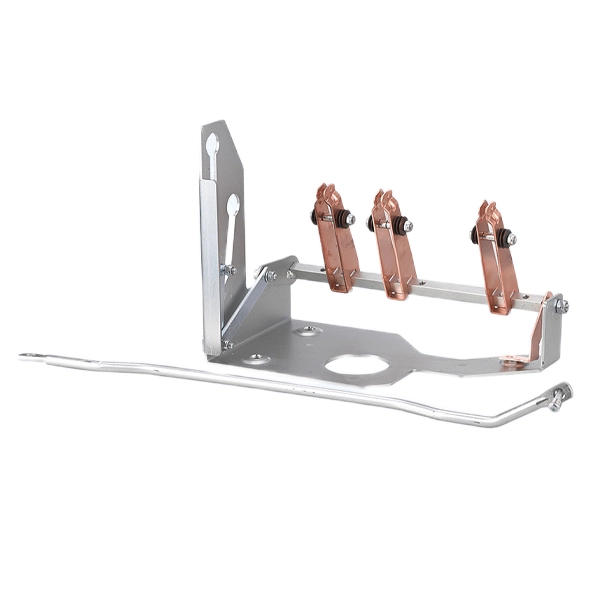

Eles permitem um grande número de operações de interrupção na corrente nominal e podem suportar correntes de curto-circuito de até 31,5 kA por 1 segundo. Está incluída uma chave de aterramento com capacidade de fechamento e a operação é garantida em uma ampla faixa de temperatura, contribuindo para um desempenho consistente e confiabilidade do sistema.

8.Por que os interruptores Cotenele são considerados seguros e confiáveis?

Utilizados em combinação com fusíveis limitadores de corrente, proporcionam proteção completa e interrupção segura de correntes de curto-circuito. Nossos interruptores fornecem uma lacuna de isolamento visível e atendem aos requisitos de Classe 2 da norma IEC 62271-304

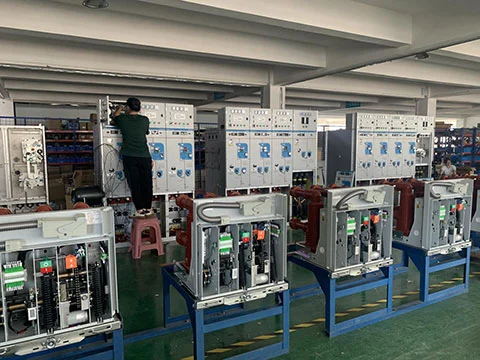

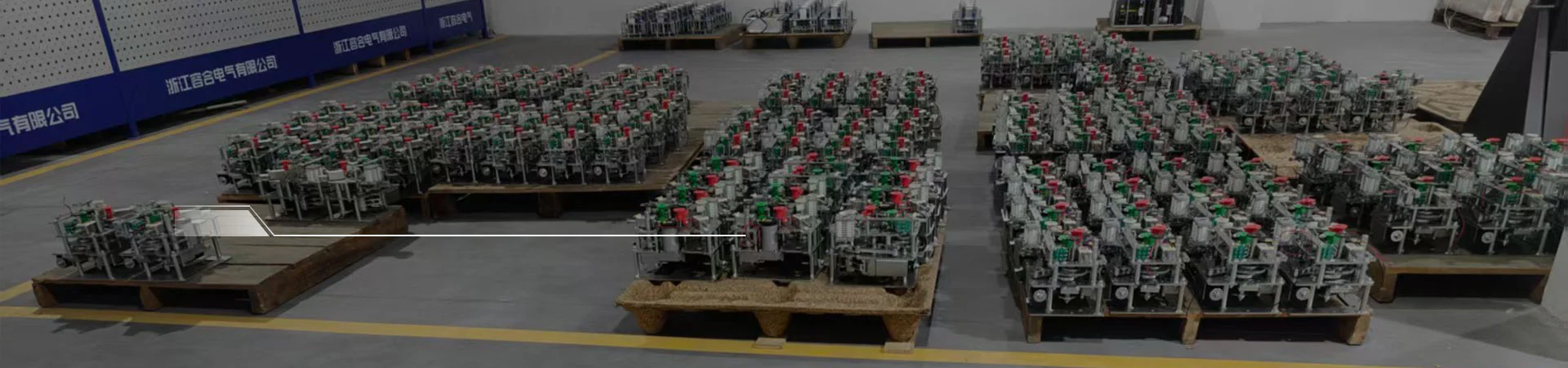

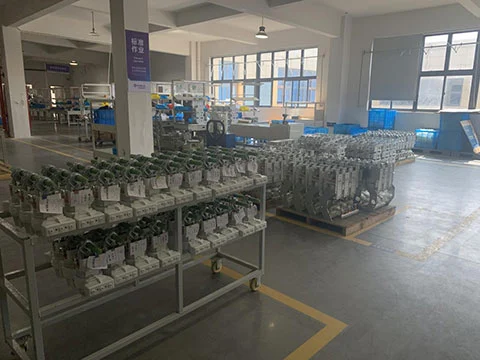

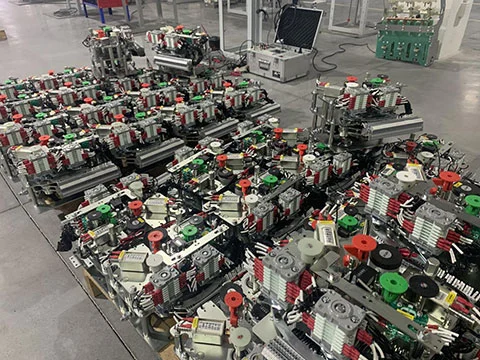

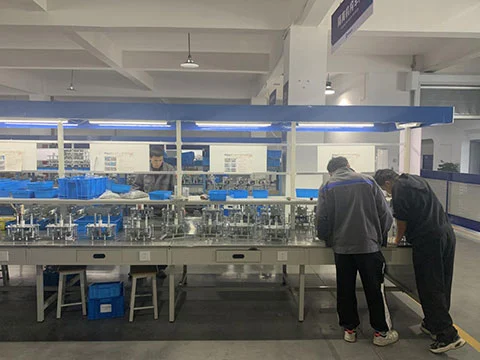

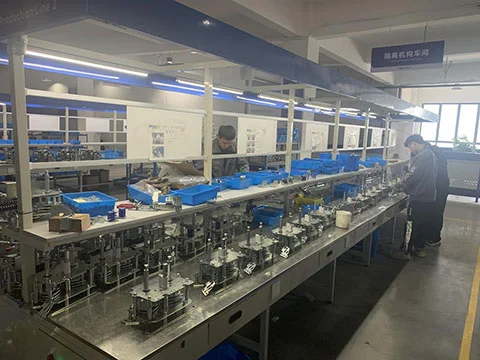

Nossa fábrica

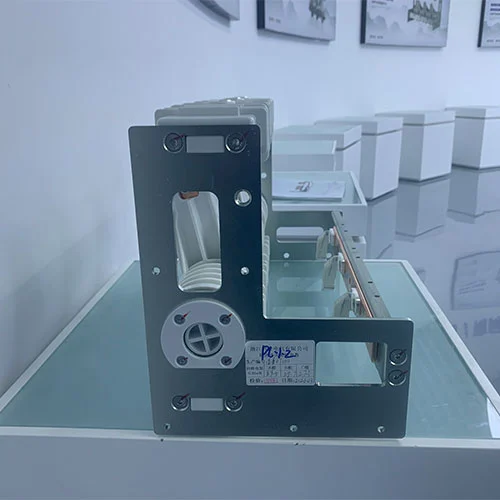

Exposição de produtos
