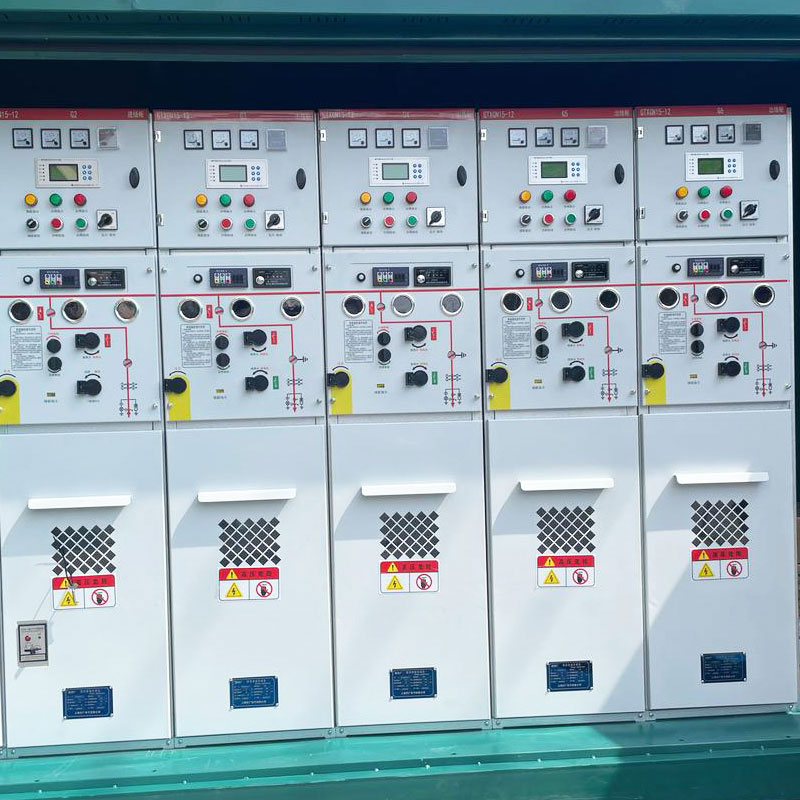

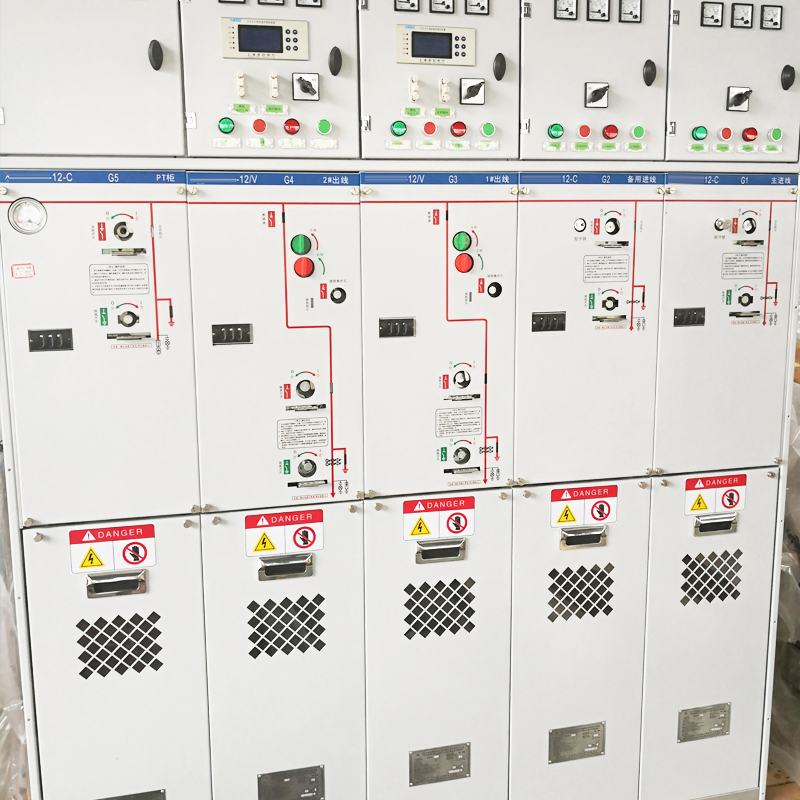

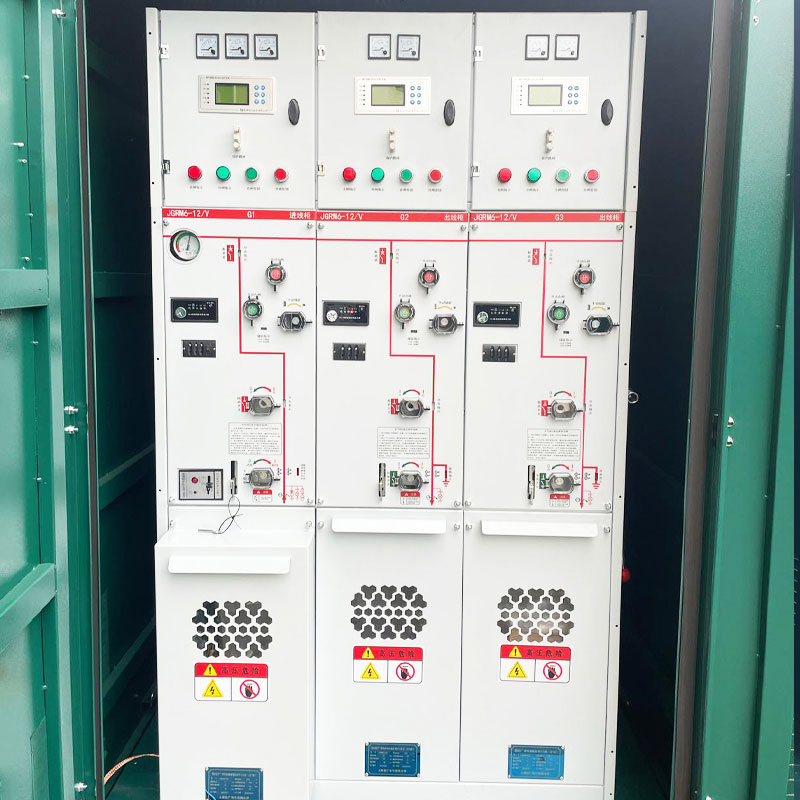

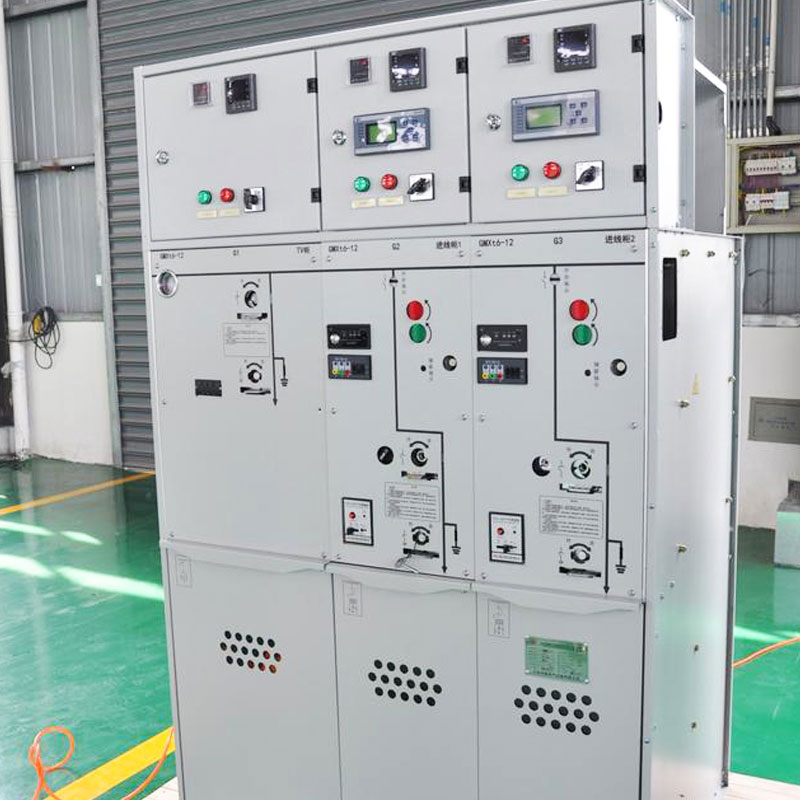

Painel de distribuição isolado a gás 12KV ecologicamente correto

À medida que a participação de mercado de painéis ecológicos continua a crescer globalmente, a Cotenele tornou-se um dos importantes fornecedores de painéis isolados a gás de 12KV ecológicos na indústria de energia.

O painel isolado a gás de 12kV ecologicamente correto refere-se ao painel de distribuição em invólucro metálico usado em sistemas de energia com uma tensão nominal de 12 kV para receber e distribuir energia elétrica, onde o meio de isolamento e extinção de arco não é principalmente SF₆ (hexafluoreto de enxofre, um potente gás de efeito estufa). Em vez disso, ele emprega tecnologias como ar seco, nitrogênio, misturas de gases ecologicamente corretas ou materiais de isolamento sólidos, com o objetivo de reduzir ou eliminar as emissões de gases de efeito estufa e a poluição ambiental. Nosso conjunto de manobra isolado a gás ecologicamente correto atende aos padrões internacionais relevantes, como IEC 62271, (UE) 2024/573, padrões IEEE/ANSI C37.20 e UL/NEMA.

Por que ecologicamente correto？

O núcleo “respeito ao meio ambiente” se reflete em:

• Meio de isolamento ecológico: sem Sf6, as peças primárias, como interruptores, barramentos, são seladas em um tanque de gás de aço inoxidável preenchido com gás ecológico, como ar seco e N2. Os interruptores a vácuo lidam com a interrupção de curto-circuito. Ar seco ou nitrogênio com Potencial de Aquecimento Global (GWP) próximo de zero. No final do seu ciclo de vida, o gás pode ser liberado diretamente na atmosfera sem recuperação especial.
• Materiais recicláveis: Mais de 90% dos materiais podem ser reciclados quando o produto chega ao fim da vida útil, o que pode reduzir o desperdício de recursos e a poluição ambiental.
• Funcionamento com baixo teor de carbono: Alguns modelos reduzem o consumo de energia através de um design otimizado e arrefecimento por convecção natural (funcionamento sem ventoinha).

Condições de trabalho

1. Temperatura do ar ambiente: máximo +40°C, mínimo -50°C

2. Umidade relativa do ar: média diária não superior a 95%, média mensal não superior a 90%

3. Altitude ≤1500 m (sob pressão de inflação padrão)

4. Intensidade sísmica não superior a magnitude 8

5. Locais livres de incêndio, explosão, poluição pesada, corrosão química e vibração severa

Condições especiais:

• Para condições operacionais especiais diferentes das condições normais de operação, deverá ser alcançado um acordo entre o fabricante e o usuário final. Se estiverem envolvidos ambientes operacionais excepcionalmente severos, a consulta com o fabricante e fornecedor é obrigatória.
• Quando o equipamento elétrico for instalado a uma altitude superior a 2.000 m, deverá ser fornecida indicação especial para que a estrutura do invólucro possa ser ajustada durante a fabricação.

Principais parâmetros técnicos

A estrutura do painel/RMU ecologicamente correto?

O painel de distribuição de 12kV ecologicamente correto normalmente adota um design modular, com combinação flexível de unidades funcionais que podem ser seladas em um tanque de gás comum ou separadamente. A estrutura pode ser disposta com isolamento superior ou isolamento inferior. Os principais componentes estão divididos nas seguintes seções:

Compartimentos

1. Compartimento isolado a gás: A câmara selada do núcleo do quadro, preenchida com ar seco ou nitrogênio. Todas as partes energizadas primárias (barramentos, interruptores, conexões) são completamente vedadas, alcançando a classificação de proteção IP67, não sendo afetadas pelo ambiente externo.

2. Compartimento do mecanismo: Localizado fora do compartimento isolado a gás, alojando os mecanismos de operação e componentes secundários para operação local e remota.

Compartimento de cabos:A principal função do compartimento de cabos é a conexão de cabos de entrada e saída, geralmente localizados na parte inferior do quadro, equipados com janelas de observação, equipamentos de iluminação e dispositivos de intertravamento mecânico para segurança.

3. Compartimento de baixa tensão (caixa de instrumentos):O compartimento de baixa tensão (caixa de instrumentos) geralmente está localizado na parte superior do quadro e é usado principalmente para instalar equipamentos secundários, como relés de proteção, módulos de monitoramento inteligentes e medidores de energia.

4. Canal de alívio de pressão: O canal de alívio de pressão está localizado em um lado da câmara isolada a gás e é equipado com discos de ruptura, que podem liberar pressão com segurança em situações de falha extrema para garantir a segurança dos operadores e equipamentos.

Componentes internos principais:

1. Interruptor a vácuo: O núcleo de extinção de arco do disjuntor ou chave seccionadora de carga. Extingue o arco em alto vácuo, oferecendo longa vida útil, operação livre de manutenção e alta capacidade de interrupção.

2. Desconexão de três posições:Integra posições fechadas, isoladas e aterradas. Frequentemente combinado com o vacuostato para comutação de circuitos e isolamento seguro. A diferença entre o isolamento superior e inferior está na sua posição em relação ao disjuntor.

3. Barramento principal:Condutores para coleta e distribuição de energia elétrica. Conexões de extensão laterais ou superiores permitem combinação e expansão flexíveis entre unidades de painel.

4. Mecanismo de operação: Fornece energia para abrir/fechar a chave e incorpora um sistema completo de intertravamento mecânico de “cinco prevenção”.

5. Dispositivos inteligentes de monitoramento e proteção: Inclui equipamentos de monitoramento de gás, indicadores de presença de tensão, sensores de corrente/tensão, relés de proteção integrados baseados em microprocessadores e soluções inteligentes de monitoramento on-line (relés de densidade, manômetros, temperatura, monitoramento de umidade) que dão suporte à automação de distribuição e controle remoto.

6. Outros componentes: terminações de cabos, pára-raios, transformadores de instrumentos, etc.

Classificação

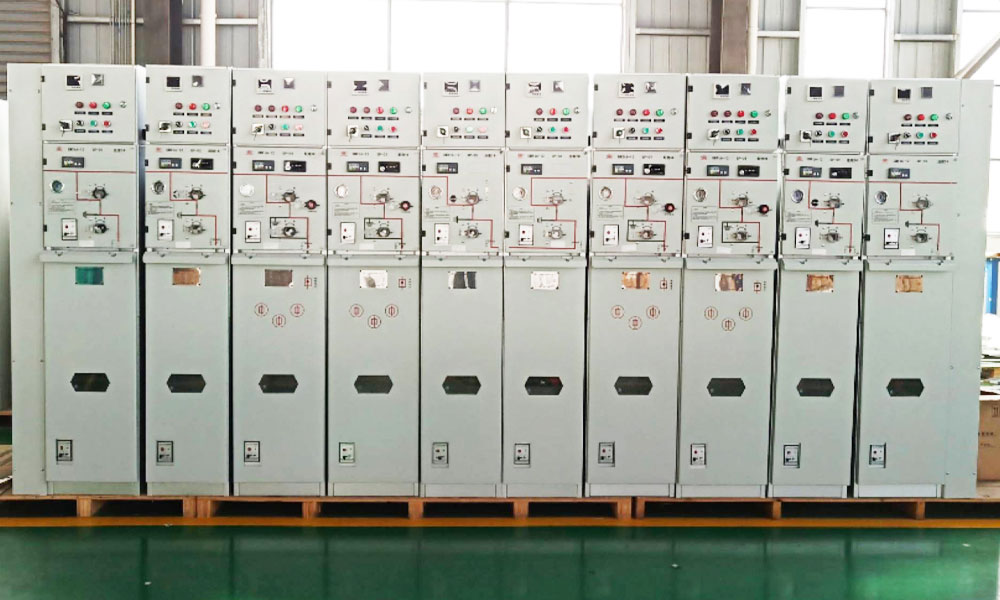

Nossa oficina

Principais vantagens do produto

1. Verde e ecologicamente correto

GWP médio do isolamento próximo de zero ou zero; completamente livre de SF₆, sem emissões de gases de efeito estufa; alta reciclabilidade do material.

2. Seguro e confiável

Totalmente isolado e selado - peças vivas não afetadas pelo ambiente externo; atende aos requisitos de isolamento mesmo com pressão manométrica zero; alto índice de proteção (IP67 para tanque de gás); intertravamento completo de cinco prevenção.

3. Estrutura compacta

Volume comparável ao painel SF₆ da mesma especificação (a largura pode ser 460 mm, 420 mm, etc.); pegada pequena; pode ser montado na parede, economizando muito espaço na subestação.

4. Livre de manutenção ou baixa manutenção

Longa vida útil dos interruptores a vácuo (por exemplo, 10.000 operações mecânicas); Peças de isolamento HV não propensas ao envelhecimento; os componentes principais não requerem manutenção periódica; custos operacionais reduzidos.

5. Forte adaptabilidade ambiental

Operação estável sob condições adversas: altitude elevada, frio extremo, umidade, poluição, névoa salina costeira, fortes tempestades de areia.

6. Alto nível de inteligência

Suporta monitoramento on-line e aviso antecipado de pressão de gás, temperatura, umidade, corrente, tensão; integra automação de distribuição e funções de IoT.

7. Expansão flexível

O design modular suporta expansão lateral, expansão superior, tanque de gás comum ou tanques de gás separados; montagem e conexão convenientes no local.

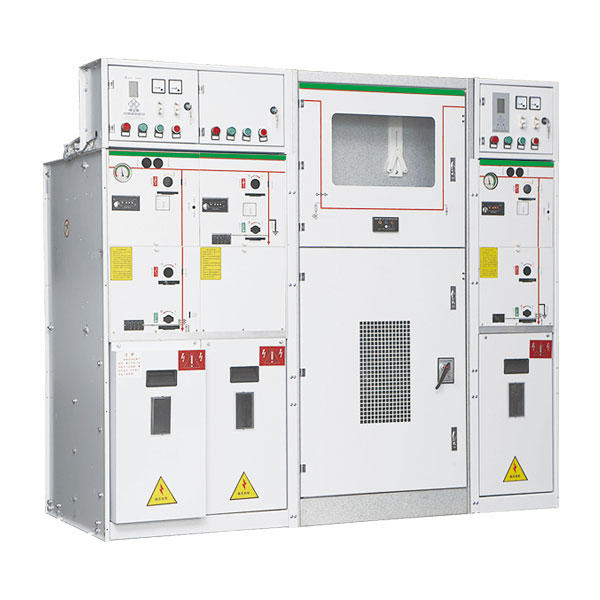

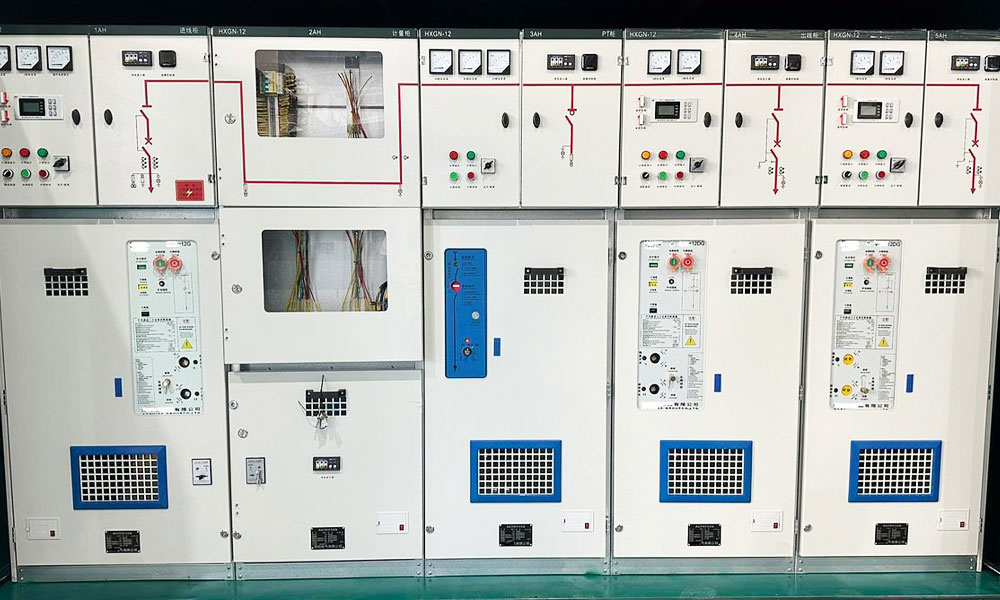

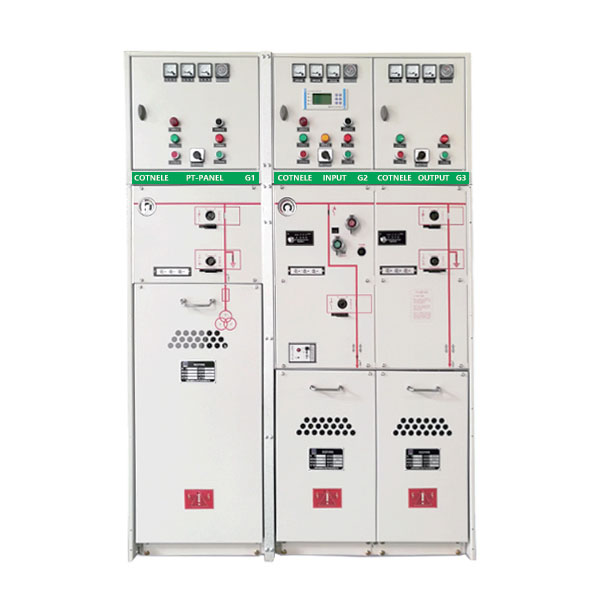

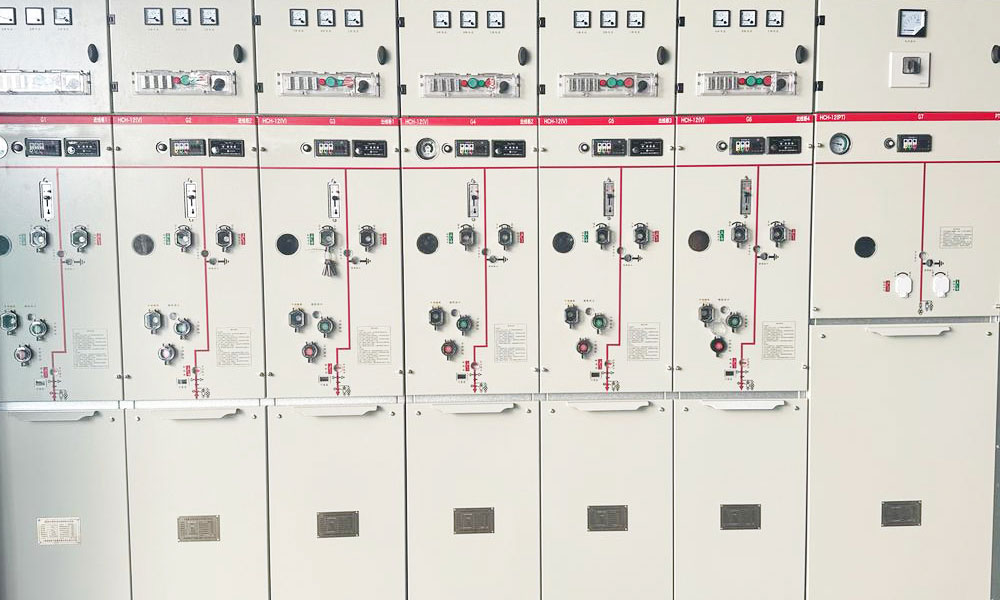

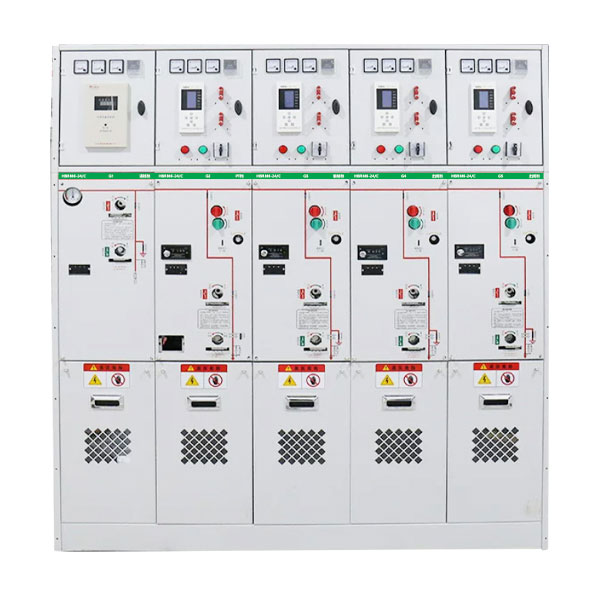

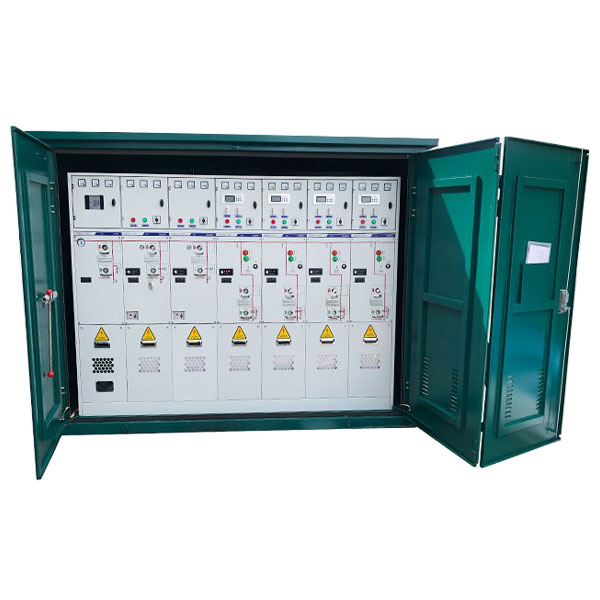

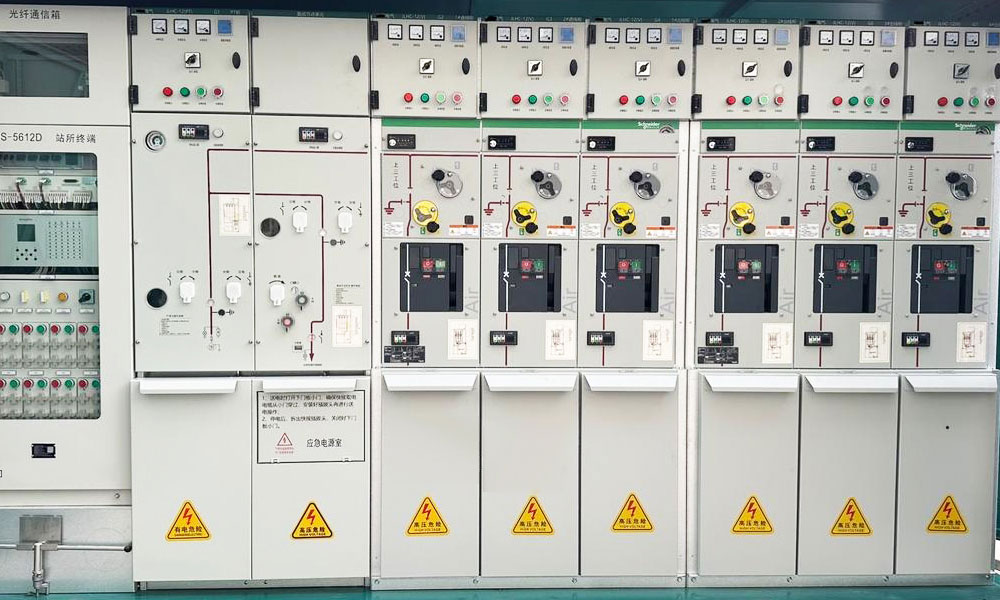

Mostra de produtos
