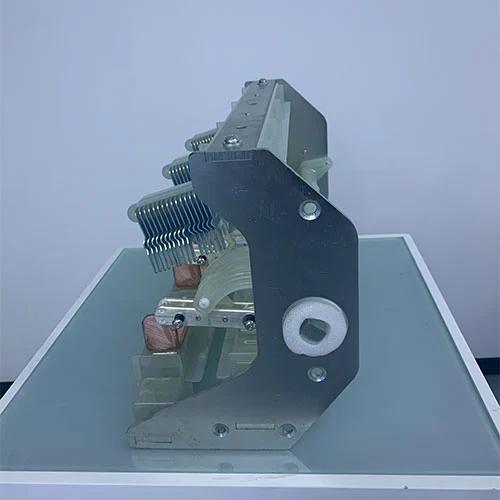

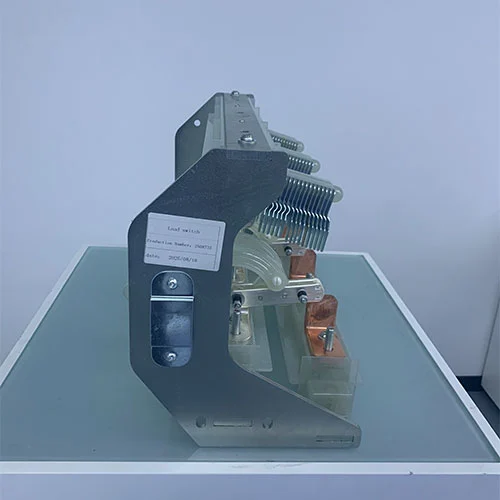

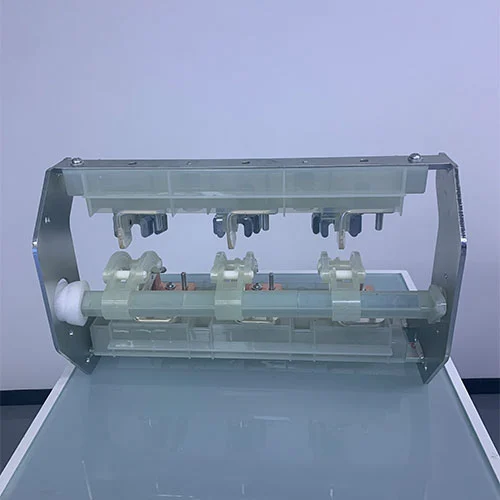

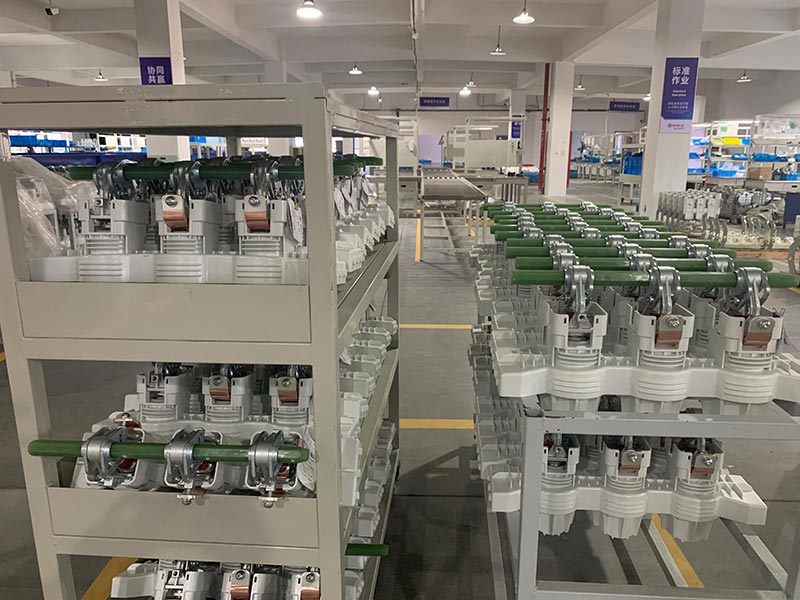

Disjuntor a vácuo de 22kV com chave seccionadora de carga

As unidades principais em anel (RMUs) são uma solução amplamente utilizada para redes de distribuição de energia, especialmente em áreas urbanas onde o espaço é limitado. Essas unidades fornecem uma solução de painel compacta, robusta e confiável. O disjuntor a vácuo de 22kV com chave seccionadora sob carga é um componente essencial de unidades principais de anel ecologicamente corretas e quadros de distribuição de média tensão. Ele foi projetado especificamente para energizar e desenergizar circuitos com segurança sob condições normais de carga.

Avanços tecnológicos no design de RMU

O desenvolvimento da tecnologia da unidade principal em anel está intimamente sincronizado com os avanços no projeto de disjuntores de carga. As RMUs modernas são normalmente equipadas com chaves seccionadoras sob carga a vácuo ou chaves isoladas com hexafluoreto de enxofre alojadas em tanques selados de aço inoxidável. Essa configuração garante que o equipamento funcione normalmente sem necessidade de manutenção durante toda sua vida útil.

Confiabilidade e isolamento de falhas

Uma das principais vantagens das RMUs é a capacidade dos operadores de rede particionarem o sistema de distribuição, isolarem áreas de falha e realizarem manutenção de equipamentos sem interromper o fornecimento de energia aos clientes não afetados. Esta funcionalidade é fundamental para atender aos altos padrões de confiabilidade esperados pelas redes de energia contemporâneas.

Segurança aprimorada e design compacto

As chaves seccionadoras sob carga usadas em RMUs oferecem vantagens distintas em relação a outros dispositivos de comutação. Eles podem interromper correntes de carga normais e, ao mesmo tempo, fornecer isolamento visível e aterramento integral por meio de uma configuração inovadora de chave de três posições. Esta combinação de funções em um único dispositivo contribui significativamente para o tamanho compacto da RMU, tornando-a ideal para instalações com espaço limitado. As aplicações incluem subestações pré-fabricadas, instalações de torres eólicas e centros de distribuição urbanos.

Modelo e significados

Princípio de funcionamento da chave seccionadora sob carga

A principal função de um disjuntor a vácuo de 22kV com chave seccionadora sob carga é gerenciar o arco elétrico que se forma quando os contatos se separam enquanto a corrente flui. Quando a chave seccionadora de carga abre sob carga, a corrente continua momentaneamente através do ar ionizado entre os contatos de separação e criará um arco com temperaturas que atingirão vários milhares de graus. É muito importante que a extinção efetiva do arco em milissegundos evite erosão de contato, danos ao isolamento e possível falha do equipamento.

As modernas chaves seccionadoras em carga para a RMU conseguem a extinção do arco por meio de duas tecnologias principais: gás SF6 e interrupção a vácuo.

Na unidade principal ou painel de distribuição de anel isolado com SF6, esses componentes de contato operam em recipientes selados contendo gás hexafluoreto de enxofre e com pressão controlada. As propriedades de extinção do arco deste gás são excepcionais, devido ao gás SF6 ter natureza eletronegativa que captura prontamente elétrons livres, desionizando rapidamente o caminho do arco e restaurando a rigidez dielétrica. Quando os contatos da chave seccionadora de carga se separam, o arco se forma na atmosfera de SF6, e a condutividade térmica e as propriedades químicas do gás se combinam para resfriar e extinguir o arco em milissegundos.

O mecanismo de três posições representa uma inovação significativa no design de switches. Um único conjunto de contato móvel se desloca verticalmente ou rotativamente para alcançar as três posições necessárias. Na posição fechada, o contato móvel faz a ponte entre o barramento e as conexões dos cabos. Mover-se para a posição aberta retira o contato para uma posição neutra onde ambos os circuitos estão isolados. Um movimento adicional engata o contato de aterramento, conectando o cabo ao terra enquanto mantém o isolamento do barramento.

Os intertravamentos mecânicos evitam operações incorretas, como tentar fechar a chave de aterramento enquanto a chave principal permanece fechada ou operar a chave em uma condição de falha. Esses intertravamentos são normalmente mecânicos e não podem ser anulados sem destruir o mecanismo de intertravamento, garantindo segurança absoluta na operação normal.

O objetivo principal da chave seccionadora de carga

Uma função muito importante das chaves seccionadoras de carga nas unidades principais em anel é garantir o gerenciamento seguro e controlado das redes de distribuição de energia em condições normais de operação. Vários objetivos específicos orientam esta aplicação:

Seccionalização da rede – As chaves seccionadoras de carga permitem que as operadoras dividam as redes de distribuição em seções gerenciáveis, isolando partes específicas para manutenção ou localização de falhas sem desenergizar todo o sistema. Esse recurso sustenta a alta disponibilidade esperada das modernas redes configuradas em anel principal.

Interrupção de corrente de carga – A chave deve interromper de forma confiável todas as correntes dentro de sua classificação de projeto, desde correntes mínimas de magnetização do transformador até corrente de carga nominal total. Essa capacidade operacional pode garantir de forma segura e sistemática tempos de inatividade planejados para manutenção ou reconfiguração da rede.

Isolamento visível – Quando a chave seccionadora de carga é aberta, ela fornecerá uma ruptura visível entre os condutores energizados e a seção isolada. Esta confirmação visual do isolamento é muito importante para a segurança quando fazemos manutenção e muitas vezes é fornecida com indicadores mecânicos de posição e janelas de observação.

Aterramento integrado – O design de três posições garante que os circuitos de saída possam ser aterrados positivamente antes que o pessoal acesse os cabos ou equipamentos conectados. Esta função pode substituir a necessidade de dispositivos externos de aterramento e garantir que as operações de aterramento sejam realizadas somente após a conclusão do isolamento apropriado.

Coordenação de proteção do transformador - Na combinação de chave seccionadora de carga e fusível, a chave seccionadora de carga funciona em coordenação com fusíveis de média tensão para fornecer proteção ao transformador. Quando um fusível funciona, um pino percussor libera e desarma o mecanismo da chave, abrindo todas as três fases e evitando a monofase.

Faixa de aplicação da chave seccionadora sob carga

O disjuntor a vácuo de 22kV com chave seccionadora de carga em redes elétricas rurais é adequado para uma ampla faixa de níveis de tensão de 6 kV a 40,5 kV.

Redes de Distribuição de Serviços Públicos – RMUs são normalmente utilizadas em sistemas de distribuição de energia em áreas urbanas. Esses comutadores de média tensão ou RMUs conectam subestações de energia primária a transformadores de distribuição de energia, que atendem empreendimentos residenciais, comerciais e de uso misto.

Instalações Industriais – As RMUs são normalmente montadas em plantas fabris, instalações de processamento e complexos industriais para distribuição de energia de média tensão. As características da chave seccionadora de carga têm tamanho compacto, são muito importantes para um preço premium, e a operação livre de manutenção minimiza as interrupções de produção.

Edifícios Comerciais – As RMUs também são utilizadas em grandes empreendimentos comerciais, shopping centers e complexos de escritórios. o que pode ser fácil de distribuir energia de forma confiável em toda a instalação. A capacidade de isolar seções para manutenção sem afetar as áreas alugadas proporciona flexibilidade operacional.

Aplicações de energia renovável - As unidades principais do anel são cada vez mais utilizadas em instalações solares fotovoltaicas, parques eólicos e sistemas de armazenamento de energia de bateria para conexão à rede e distribuição interna. Esses interruptores de média tensão possuem esses recursos, incluindo resistência à corrosão costeira, proteção contra poeira e dimensões compactas para instalação em torres eólicas.

Subestações pré-fabricadas – Subestações compactas para aplicações urbanas e industriais integram RMUs como seção de comutação e proteção de alta tensão, normalmente montadas ao lado de transformadores de distribuição dentro de um gabinete comum. Este arranjo minimiza o trabalho de instalação no local e fornece um ponto de fornecimento de energia seguro e à prova de intempéries.

Parâmetros técnicos da chave seccionadora sob carga

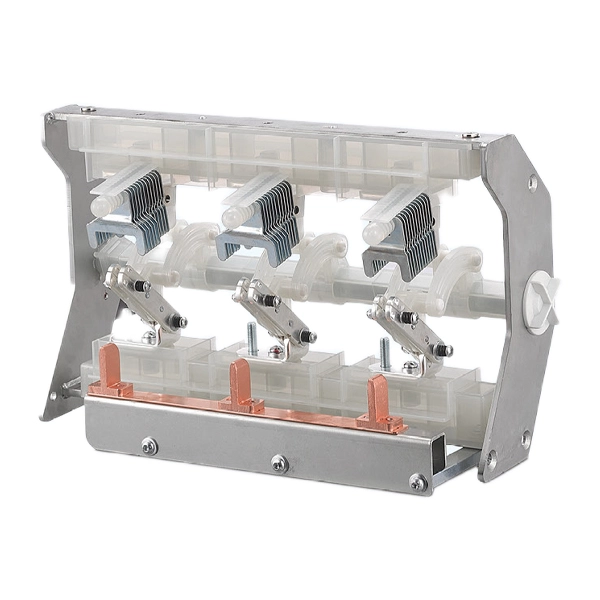

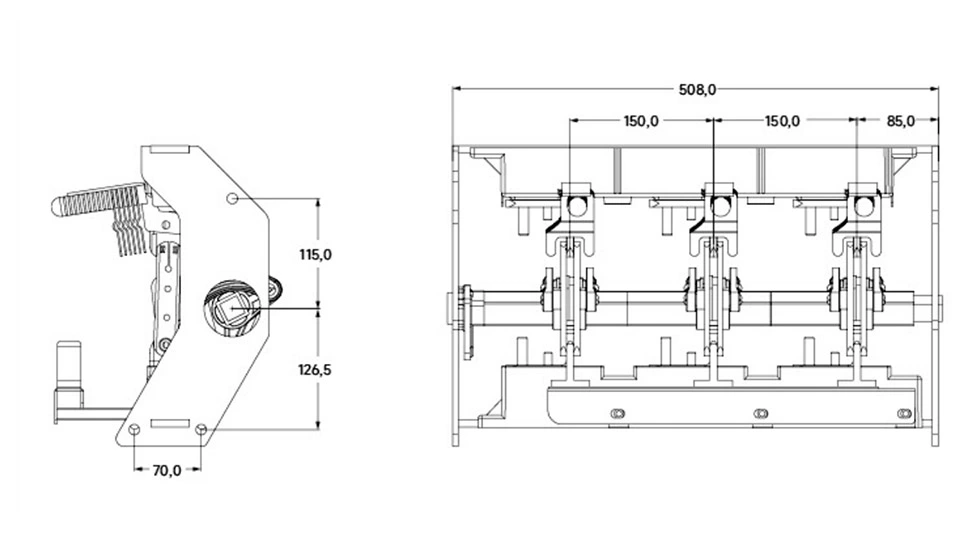

Aparência e Dimensão

Perguntas frequentes

Qual é a diferença entre uma chave seccionadora em carga e um disjuntor em uma RMU?

Uma chave seccionadora de carga é projetada para interromper correntes de carga normais durante operações de comutação de rotina, enquanto um disjuntor pode interromper correntes de falta muito mais altas durante condições de curto-circuito. Nas configurações de RMU, as chaves seccionadoras de carga cuidam da comutação diária e fusíveis ou disjuntores separados fornecem proteção contra falhas.

Como funciona a chave de três posições?

A chave de três posições usa um único contato móvel que viaja entre três posições: fechado (conectando o barramento ao cabo), aberto (isolando ambos) e aterrado (conectando o cabo ao terra enquanto mantém o isolamento do barramento). Este design integrado garante sequenciamento adequado e isolamento visível.

Uma chave seccionadora de carga pode interromper a corrente de falta?

Não, as chaves seccionadoras em carga não são projetadas para interrupção de corrente de falta. Nas combinações chave-fusível, os fusíveis interrompem a corrente de falha e a chave abre somente após o fusível operar. Para níveis de falha mais elevados, são necessários disjuntores com relés de proteção.

Que manutenção as chaves seccionadoras em carga exigem?

As modernas chaves seccionadoras de carga isoladas a SF6 em tanques RMU selados são projetadas sem manutenção para o resto da vida. Todos os componentes internos são selados em um tanque para serem protegidos contra contaminação, e o gás SF6 não precisa ser reabastecido durante a vida útil normal. Os mecanismos externos podem necessitar de inspeção e lubrificação regulares com base no manual de operação do fabricante.

Como posso obter os estados de que a chave está aberta ou fechada?

As chaves seccionadoras sob carga fornecem múltiplas indicações de posição: indicadores mecânicos no mecanismo operacional mostram o estado atual, diagramas mímicos representam a configuração real do circuito e muitas RMUs incluem janelas de observação para confirmação visual direta da posição do contato. Alguns equipamentos incorporam chaves auxiliares para indicação remota.

Quais faixas de tensão estão disponíveis?

A faixa de tensão nominal das chaves seccionadoras de carga geralmente é de 6 kV a 40,5 kV, geralmente as classificações de 11 kV, 17,5 kV, 24 kV e 33 kV. Cada classificação de tensão é para níveis de isolamento e requisitos de teste específicos.

As chaves seccionadoras em carga são adequadas para instalação externa?

Sim, mas é necessário configurar com gabinetes e fornecedores de energia. Muitas RMUs para aplicação externa incorporam gabinetes à prova de intempéries, materiais resistentes à corrosão e tanques selados que protegem os componentes internos da exposição ambiental. que muitas vezes são montados na subestação pré-fabricada junto com os transformadores. As unidades externas devem atender aos requisitos adicionais de proteção contra entrada e resistência aos raios UV.

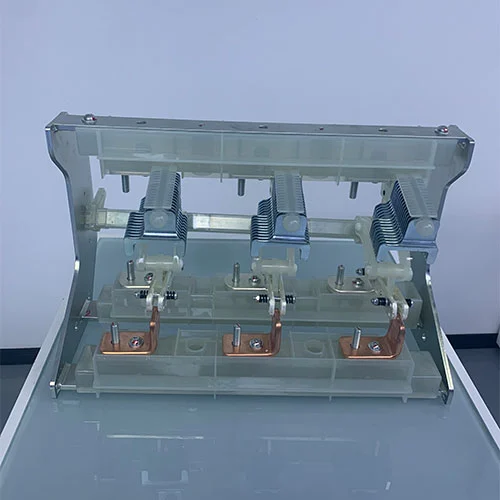

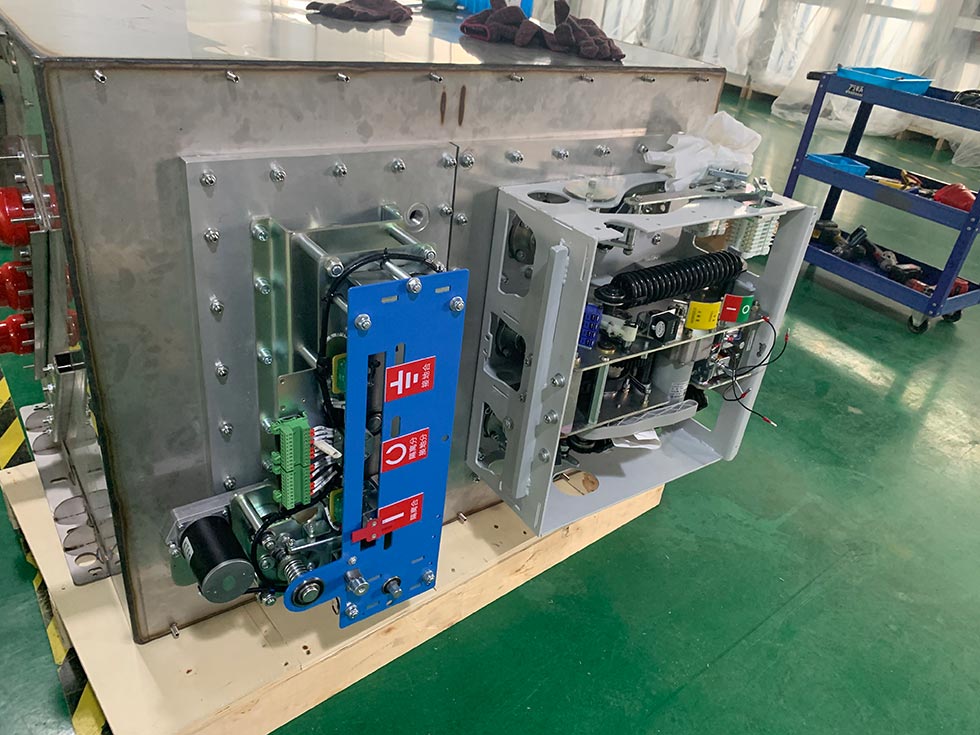

Exposição de produtos
