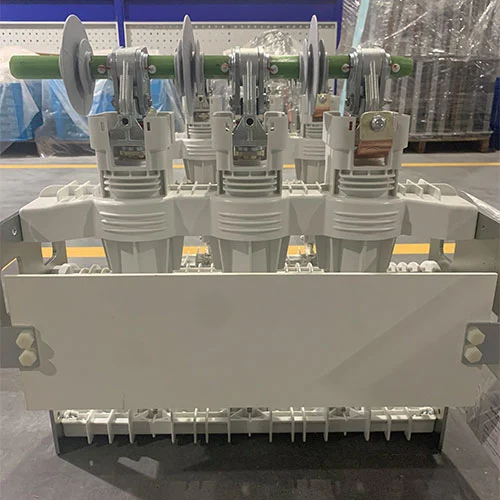

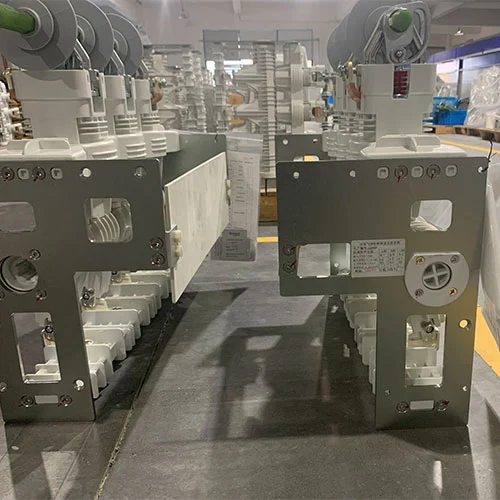

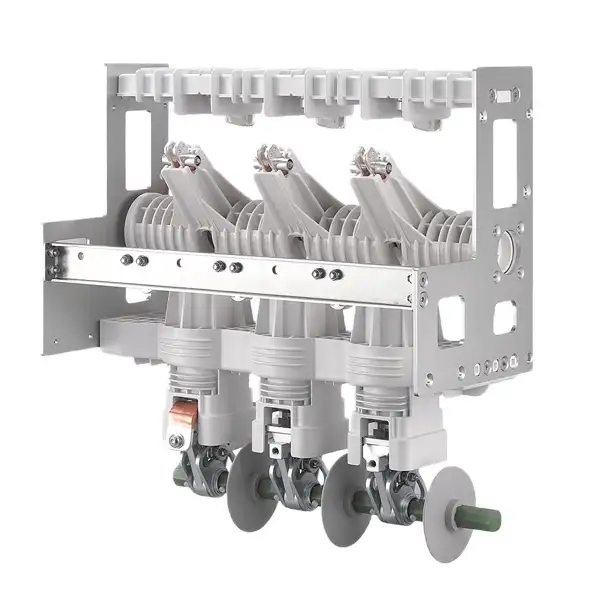

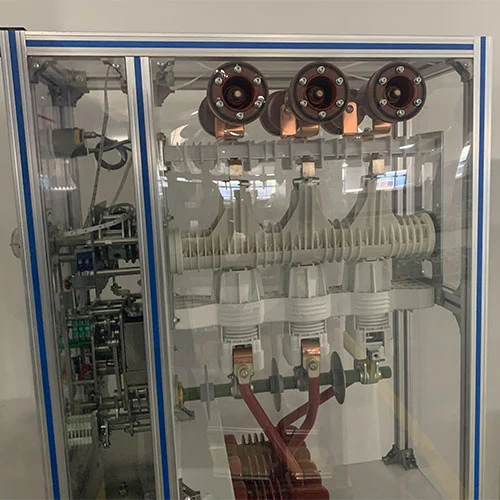

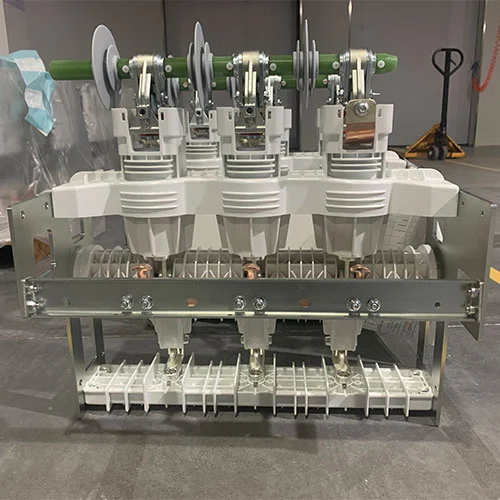

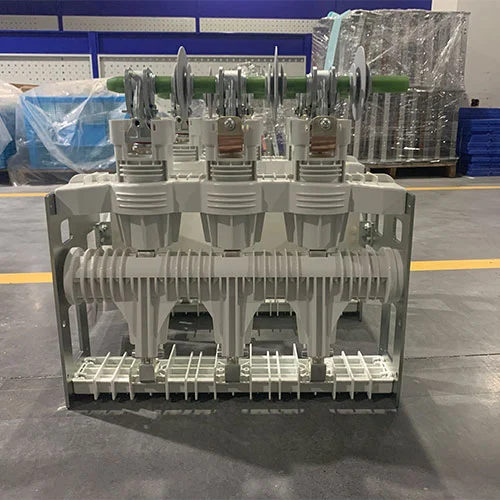

Disjuntor a vácuo 11KV MV com interruptor isolador

A corrente suportável de curto prazo do circuito principal atende aos requisitos de 20kA (4s) e 25kA (3s), a vida útil mecânica do disjuntor a vácuo mais de 10.000 vezes e a vida útil mecânica da chave de isolamento é mais de 3.000 vezes.

O disjuntor a vácuo KDSV-12D / 630-20-S tipo 11KV MV com chave isoladora é geralmente usado em distribuição de energia de média tensão e sistema de controle. Esta combinação de disjuntor a vácuo com isolador utilizou a capacidade superior de extinção de arco e manutenção quase gratuita dos interruptores a vácuo com a importante função de segurança de uma lacuna de isolamento visível fornecida pelo seccionador.

Este disjuntor a vácuo frequentemente usado para instalação interna em sistemas de distribuição de energia CA trifásicos de 3kV a 40,5kV, 50/60Hz, este dispositivo elétrico é muito importante em quadros modernos, que podem garantir segurança operacional, confiabilidade do sistema e gerenciamento eficiente de energia em aplicações que exigem comutação frequente, alta resistência e equipamentos isentos de manutenção e sem óleo.

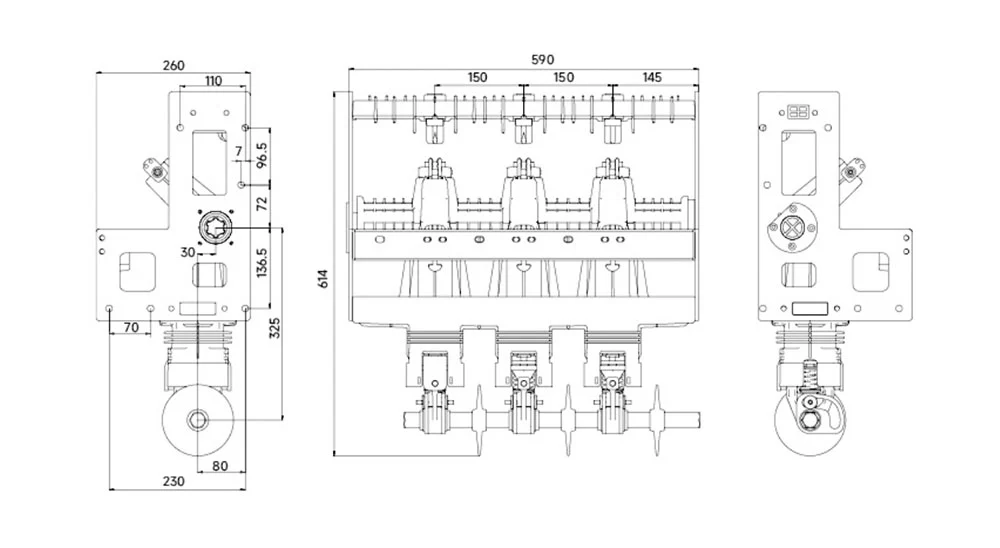

Aparência e Dimensão

Modelo e significados

O que é um disjuntor a vácuo?

O disjuntor a vácuo 11KV MT com chave isoladora é um dispositivo de comutação elétrica avançado que interrompe a corrente separando seus contatos dentro de uma câmara de vácuo, também chamada de interruptor a vácuo. O vácuo serve tanto como meio de extinção de arco quanto como meio isolante, garantindo uma operação segura, confiável e livre de manutenção.

O projeto de um VCB depende de três subsistemas essenciais:

1.Interruptor de vácuo

Envelope Isolante:Invólucro de cerâmica ou vidro mantendo alto vácuo no interior.

Contatos:Feito de ligas de cobre especializadas, muitas vezes gerando um campo magnético longitudinal para estabilizar e espalhar o arco, melhorando o desempenho.

Sistema de blindagem:Blindagens metálicas protegem o envelope isolante da deposição de vapor e mantêm um campo elétrico uniforme.

2. Mecanismo Operacional

Fornece energia para abrir e fechar contatos.

Tipos comuns:sistemas operados por mola (manuais ou motorizados) e solenóides eletromagnéticos, permitindo comutação rápida e confiável.

3. Estrutura de suporte e isolamento

Abriga o interruptor e o mecanismo com segurança.

Inclui estrutura principal, isolamento e terminais para conexões externas.

Garante uma montagem compacta, estável e mecanicamente robusta.

Principais vantagens

1. Design compacto e leve para fácil instalação.

2. Alta durabilidade com manutenção mínima necessária.

3. Operação repetida sem degradação do desempenho.

4. Adequado para distribuição de energia de média tensão, sistemas industriais e locais ambientalmente sensíveis.

Parâmetros Técnicos

Escopo do aplicativo

A comutação segura, confiável e frequente é muito importante em sistemas de distribuição de energia. O disjuntor a vácuo MT de 11KV com chave isoladora é a opção preferida. a principal aplicação do disjuntor cacuum é a seguinte:

Dispositivo Industrial: O disjuntor a vácuo pode controlar e proteger equipamentos elétricos importantes, como transformadores, bancos de capacitores e motores grandes.

Geração de energia e subestações: Usado para proteção de alimentadores e em sistemas de energia auxiliares.

Distribuição de energia comercial: Instalado em quadros que economizam espaço, como quadros metálicos (incluindo extraíveis) ou fixos. Uma vantagem muito importante do disjuntor a vácuo é a ausência de óleo, o que pode tornar o disjuntor a vácuo muito adequado para locais ambientalmente sensíveis, áreas com alto risco de incêndio e qualquer situação onde seja necessária redução de manutenção.

Disjuntor VS Seccionador

Se forem montados em um único conjunto, o disjuntor a vácuo tem funções fundamentalmente distintas e complementares do Isolador:

Disjuntor a vácuo:

Função Primária:criar, transportar e interromper correntes de carga em condições normais e interromper correntes de falha em condições anormais. Ele é projetado como um dispositivo de interrupção de carga e falha.

Operação:Pode ser operado sob carga. O interruptor a vácuo do VCB é utilizado para extinguir com segurança o arco de alta energia gerado quando a corrente é interrompida.

Segurança:O disjuntor a vácuo fornecerá proteção para equipamentos a jusante, eliminando falhas, coordenado com relés de proteção.

Seccionador:

Função Primária:Fornecer um entreferro físico visível no circuito desenergizado para isolamento e segurança quando o equipamento precisar de manutenção. É estritamente um dispositivo de descarga.

Operação:Só deve ser operado quando o circuito estiver desenergizado (ou seja, após a abertura do disjuntor a montante). Ele não possui capacidade projetada de extinção de arco e não pode interromper com segurança a carga ou a corrente de falha.

Segurança:O isolador pode garantir um ponto de isolamento seguro, permitindo ao operador trabalhar na seção a jusante com verificação de não haver tensão.

Os disjuntores a vácuo são dispositivos de proteção e controle usados ​​para interrupção de corrente, enquanto as chaves seccionadoras são dispositivos de segurança passivos usados ​​para criar isolamento visível. Nosso disjuntor a vácuo MT de 11kV com chave isoladora permite uma sequência de interrupção segura:o disjuntor a vácuo desconecta o circuito, seguido pela chave seccionadora, formando um ponto de isolamento de fácil manutenção, normalmente visível através de uma janela de observação ou indicador mecânico. Esta combinação de disjuntor a vácuo e chave seccionadora é um componente crucial e confiável em painéis de média tensão.

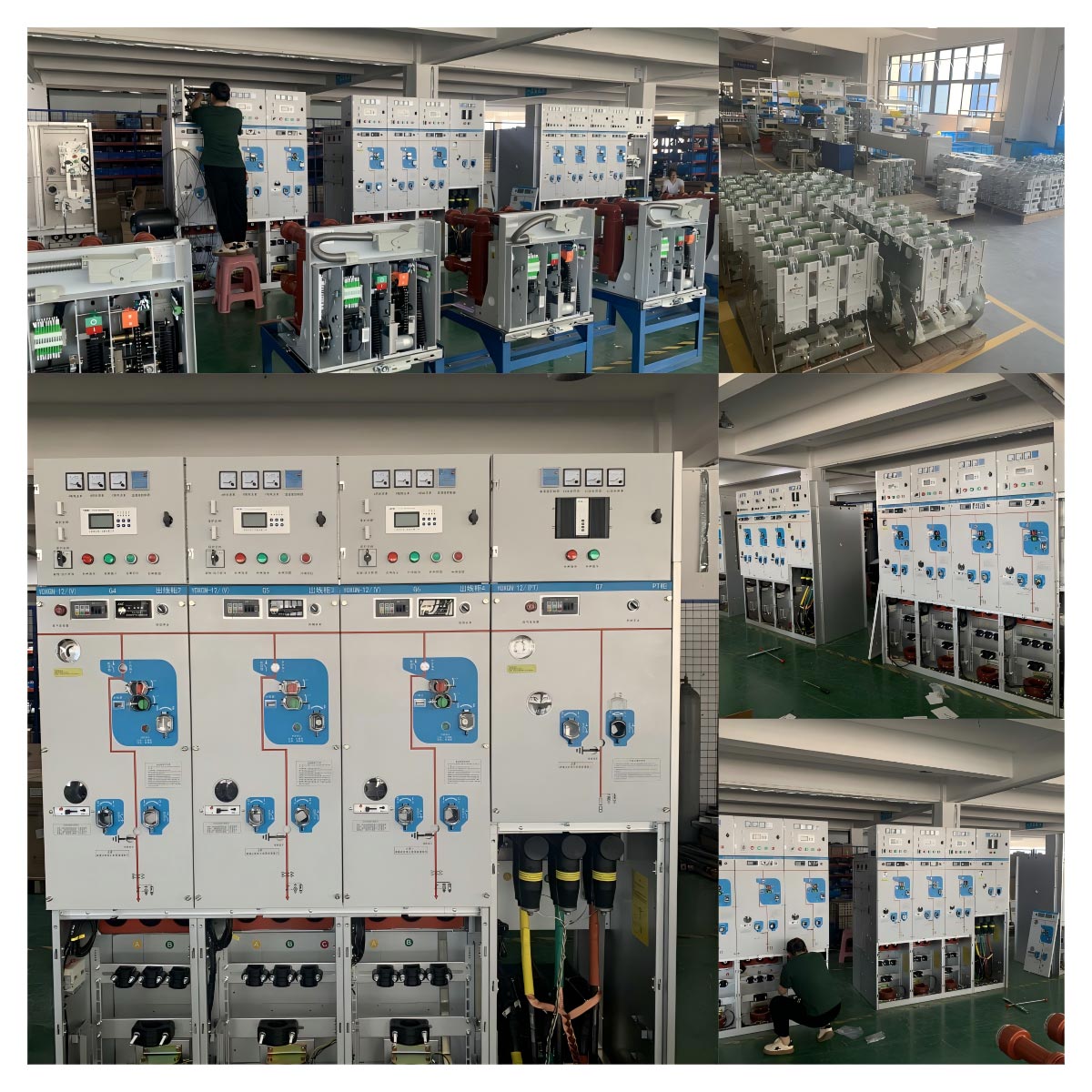

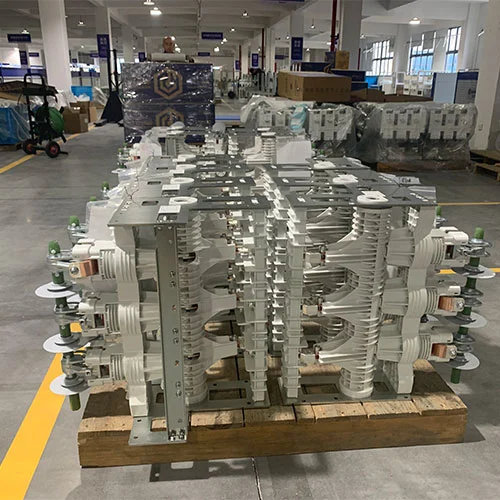

Exposição de produtos
