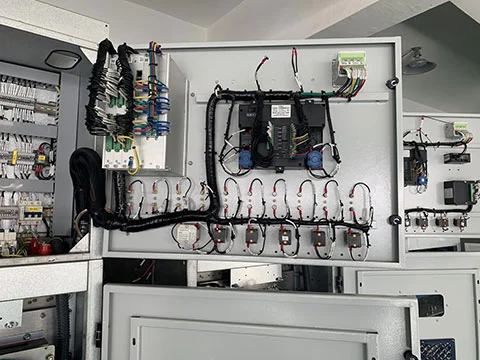

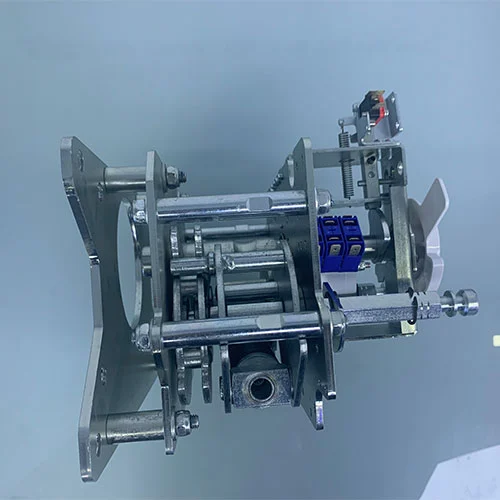

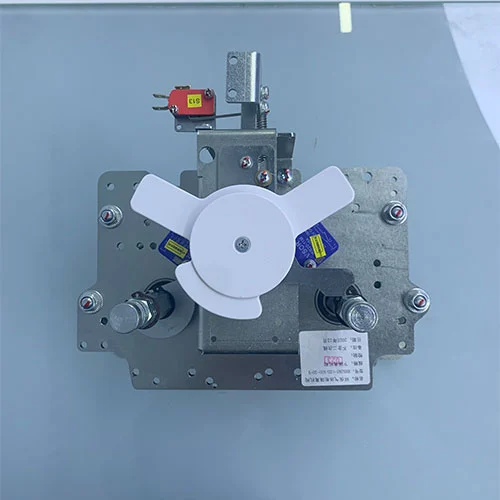

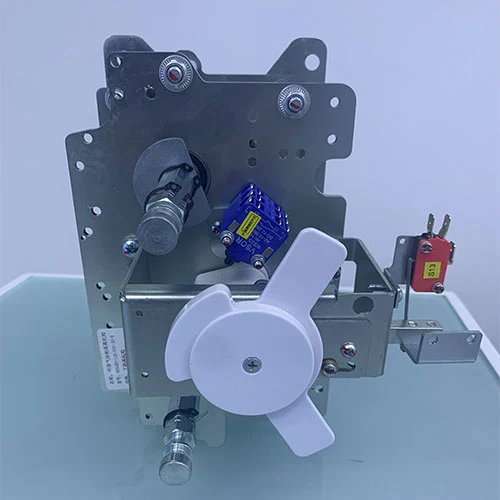

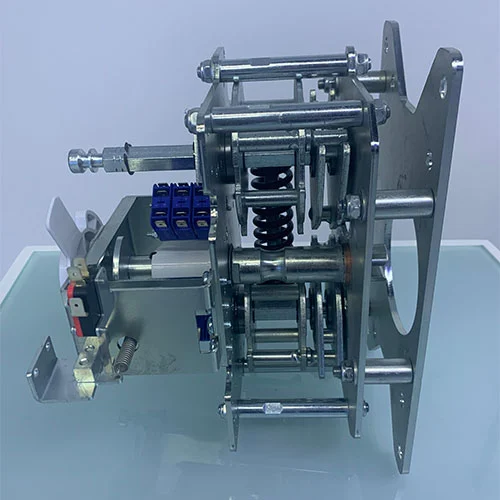

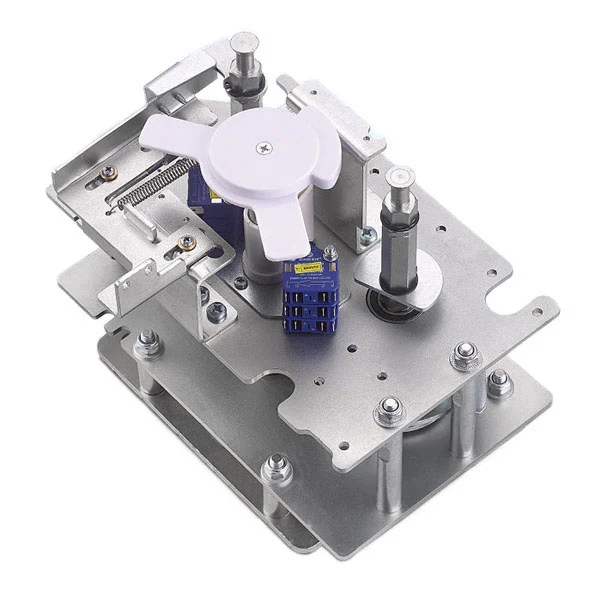

Mecanismo de isolamento 11KV para painéis internos de média tensão

O mecanismo de isolamento de 11KV para painéis internos de média tensão é um mecanismo de operação isolado que é usado para as operações de abertura e fechamento de chaves seccionadoras e chaves de aterramento em painéis ecológicos isolados a gás (GIS). Este mecanismo de operação da chave seccionadora usa um sistema de armazenamento de energia de mola para acionar a chave seccionadora, e o mecanismo de armazenamento de energia central da mola de compressão controla as operações da chave de aterramento. Este mecanismo de operação da chave seccionadora possui características de três posições de trabalho distintas: Fechado (ON), Aberto (OFF) e Aterrado (TERRA). O mecanismo operacional possui função de intertravamento mecânico de cinco prevenção para garantir segurança operacional e conformidade de sequência.

Modelo e significado

Especificações Técnicas

Como operar corretamente este produto?

Todas as operações do mecanismo de isolamento KDSGM-12D/630-20 11KV para painéis internos de média tensão são realizadas usando uma alça hexagonal dedicada inserida no eixo de transmissão correspondente.

1. Fechando a chave de desconexão

Certifique-se de que o interruptor de aterramento do painel esteja na posição DESLIGADO.

Insira a alça no eixo hexagonal no lado direito do mecanismo.

Gire aproximadamente 90° no sentido anti-horário para fechar a chave seccionadora.

Quando a chave seccionadora está FECHADA, a porta da chave de aterramento é bloqueada por uma placa indicadora, evitando operação insegura.

2. Abrindo o interruptor de desconexão (OFF)

Insira a alça no eixo hexagonal na parte superior do mecanismo.

Gire aproximadamente 90° no sentido horário para abrir a chave seccionadora.

Uma vez ABERTO, o operador pode fechar a chave seccionadora novamente ou operar a chave de aterramento.

3. Operando a chave de aterramento

Somente permitido depois que a chave seccionadora estiver totalmente ABERTA.

Insira a alça no eixo hexagonal no lado esquerdo do mecanismo.

Gire 90° no sentido horário para fechar o circuito de aterramento ou 90° no sentido anti-horário para abri-lo.

Quando a chave de aterramento está FECHADA, a porta da chave seccionadora é bloqueada, mantendo a integridade do intertravamento e garantindo uma operação segura.

Principais recursos de segurança

Intertravamento de cinco prevenção: Evita o aterramento acidental de um circuito energizado ou a energização de um circuito aterrado.

Indicadores visuais: mostram claramente as posições dos interruptores ao operador.

Aplicação de operação sequencial: Garante que a chave seccionadora e a chave de aterramento sejam sempre operadas na ordem correta.

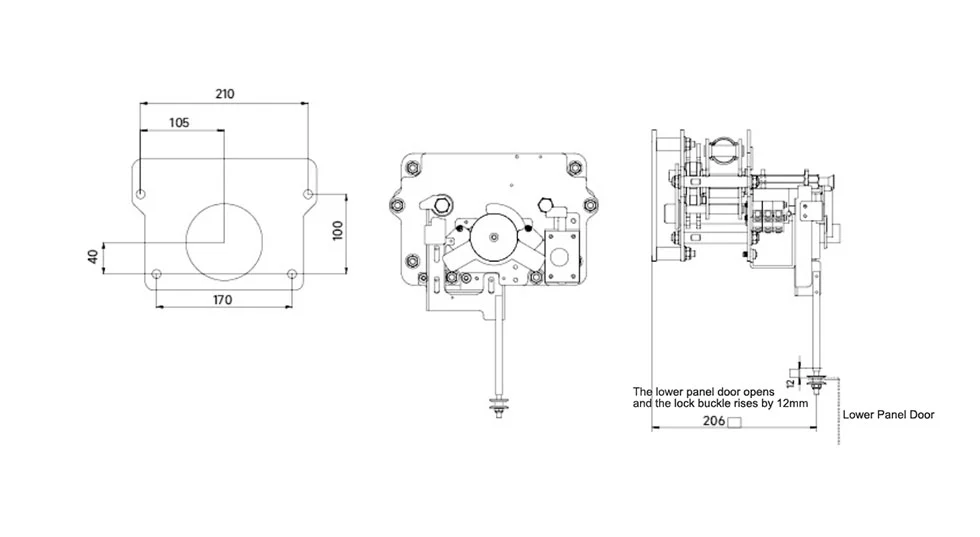

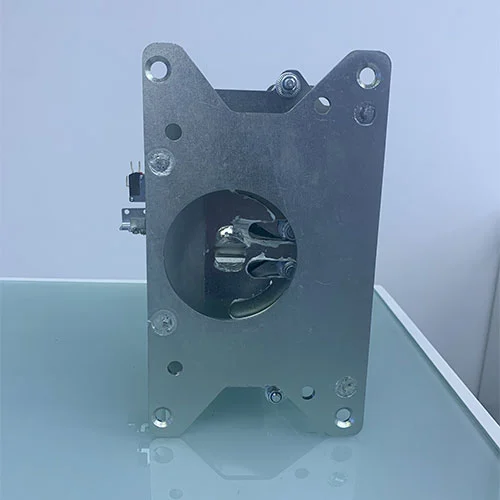

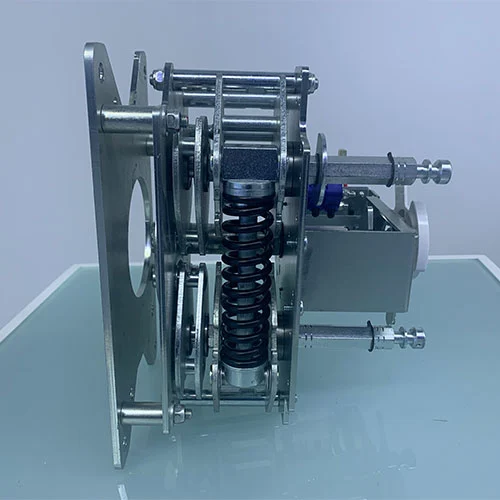

Aparência e Dimensão

Escopo de aplicação

Este mecanismo de isolamento de 11KV para painéis internos de média tensão foi projetado especificamente como um componente correspondente para interruptores de isolamento e aterramento de três posições (ON-OFF-EARTH) instalados em unidades principais de anel isoladas a gás (RMUs) de média tensão e ecologicamente corretas e painéis de manobra. É adequado para aplicações que exigem intertravamentos de segurança rigorosos e comutação confiável operada por mola em sistemas de distribuição de energia de serviços públicos, comerciais e industriais.

Perguntas frequentes

Q1: Qual é a sequência operacional correta entre a chave seccionadora e a chave de aterramento?

R: Os intertravamentos de segurança devem ser aplicados em uma sequência estrita. A chave de aterramento só pode ser operada (fechada ou aberta) depois que a chave seccionadora estiver totalmente ABERTA. A seccionadora só pode ser operada quando a chave de aterramento estiver totalmente aberta.

Q2: Como funciona a "função de intertravamento de cinco prevenção" para este mecanismo de operação?

R: A função de intertravamento opera principalmente através de um projeto mecânico. quando a chave seccionadora ou a chave de aterramento estiver na posição FECHADA, a placa de barreira física bloqueará o eixo de operação da chave oposta. Este mecanismo de isolamento garantirá que importantes operações de segurança sejam evitadas, incluindo o aterramento de um circuito energizado, a energização de um circuito aterrado e o acesso ao interior do compartimento enquanto o equipamento estiver energizado.

Q3: Quais padrões este mecanismo de isolamento de 11KV para painéis internos de média tensão atende?

R: Os painéis internos de média tensão são fabricados e totalmente testados em conformidade com o padrão nacional chinês GB/T 1985-2023 "Desseccionadores de corrente alternada de alta tensão e chaves de aterramento" e outras especificações técnicas relevantes para componentes de quadros de distribuição.

Q4: A alavanca operacional é universal para todas as operações?

R: Sim, uma única alça hexagonal dedicada é usada para todas as operações. No entanto, ele só pode ser inserido no eixo de operação específico que não esteja bloqueado pela placa indicadora de intertravamento em um determinado momento, garantindo assim o procedimento correto.

Q5: Como o operador pode confirmar visualmente a posição atual dos interruptores?

R: O mecanismo incorpora um indicador de posição claro. Além disso, o sistema de intertravamento fornece uma indicação visual direta: se uma porta de operação estiver coberta pela placa indicadora, a chave correspondente estará na posição FECHADA e a chave alternativa poderá operar com segurança (se sua porta estiver acessível).

Por que escolher os produtos Cotenele?

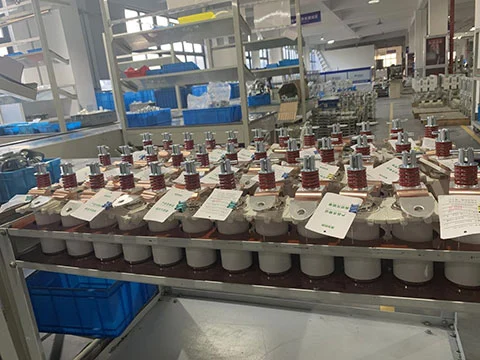

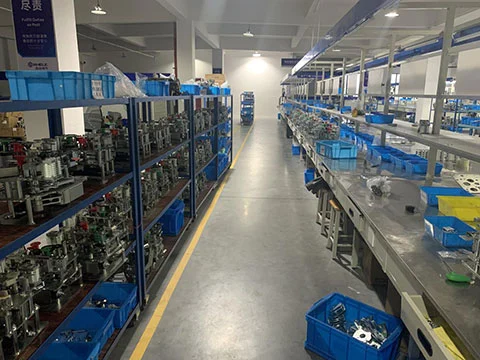

Fabricação interna:Possui mais de 30.000 metros quadrados de espaço de fábrica e é certificado ISO9001, ISO14001 e ISO45001.

Confiabilidade:Usado em vários projetos de energia, metrô, petroquímicos e industriais.

Personalização rápida:Fornece serviços OEM/ODM para fabricantes de painéis de distribuição.

Inovação Ambiental:Concentra-se em componentes GIS ecologicamente corretos.

Especialização Técnica:Uma equipe de engenharia experiente garante segurança, precisão e durabilidade do produto.

Exposição de produtos
