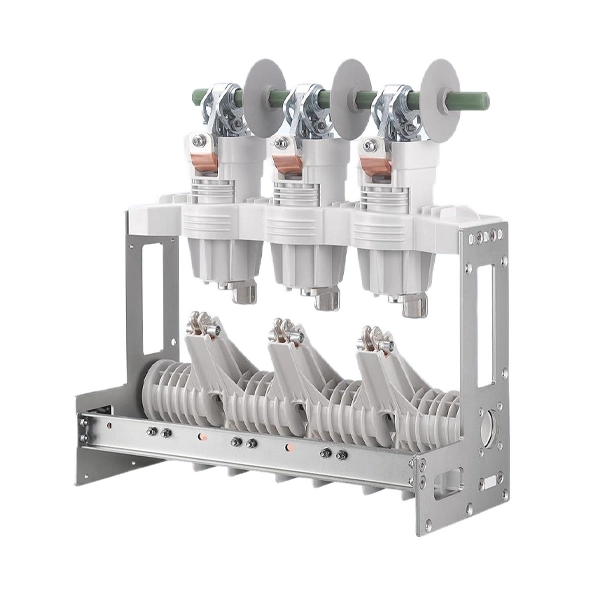

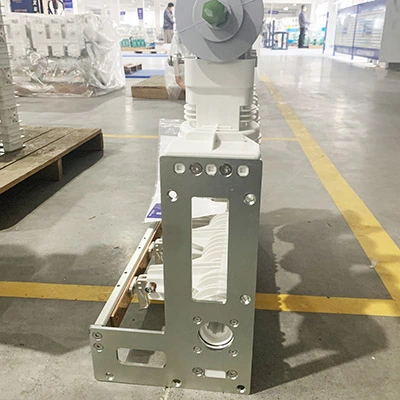

Disjuntor a vácuo de média tensão 11KV com interruptor de isolamento

O disjuntor a vácuo de média tensão 11KV com chave isolante é um dispositivo crítico em sistemas de distribuição de energia de média tensão. Ele combina a capacidade superior de interrupção de corrente do disjuntor a vácuo com a função confiável de isolamento elétrico do seccionador em uma única unidade. O disjuntor a vácuo interrompe com segurança as correntes de carga normal e de falha usando seu interruptor a vácuo, tornando-o particularmente adequado para operação frequente com manutenção mínima. O seccionador fornece um entreferro visível após a abertura do disjuntor, garantindo segurança absoluta durante a manutenção.

Modelo e significados

A definição de um disjuntor a vácuo

Um disjuntor a vácuo de média tensão 11KV com chave isolante é uma combinação de equipamento elétrico. Esta unidade consiste principalmente em duas partes principais:

Unidade de disjuntor a vácuo

O VCB é responsável por interromper com segurança as correntes de carga normais e as correntes de falha de curto-circuito. Ele usa uma tecnologia de extinção de arco baseada em vácuo para garantir a interrupção segura da corrente.

Interruptor de desconexão

A seccionadora é ligada mecanicamente ou integrada ao VCB. Ele fornece um entreferro fisicamente visível quando na posição aberta, garantindo o isolamento seguro do equipamento a jusante da fonte de energia durante a manutenção.

Esta ruptura visível garante que o equipamento esteja isolado e aterrado, tornando a operação segura para os trabalhadores.

É importante observar que embora o VCB possa operar sob carga, o seccionador é um dispositivo sem carga. Só deve ser operado após o VCB já ter aberto o circuito para garantir a segurança.

Princípio de funcionamento

A operação envolve a função coordenada de dois mecanismos distintos:

Interrupção de circuito (função VCB):Quando o mecanismo de operação (mola ou eletromagnético) é ativado para abrir, os contatos móveis dentro da câmara de interrupção de vácuo se separam. Um arco elétrico é iniciado no vapor metálico liberado das superfícies de contato. Os contatos de formato especial (muitas vezes empregando um projeto de campo magnético longitudinal) controlam esse arco, fazendo com que ele gire rapidamente. O vapor metálico condensa nas blindagens circundantes e o arco se extingue no zero da corrente natural do ciclo CA. O meio de vácuo recupera rapidamente sua alta rigidez dielétrica, interrompendo a corrente.

Função seccionadora:Após a abertura do circuito elétrico pelo disjuntor a vácuo, o mecanismo de isolamento pode ser acionado (manualmente ou motorizado). O disjuntor a vácuo aciona fisicamente os contatos de isolamento que, separados dos interruptores a vácuo do VCB, abrirão, criando um entreferro claro e visível no circuito de corrente principal. Depois de concluir o procedimento de aterramento apropriado, os trabalhadores podem operar com segurança dentro da área de isolamento, contando com o ponto de isolamento confiável formado pela lacuna.

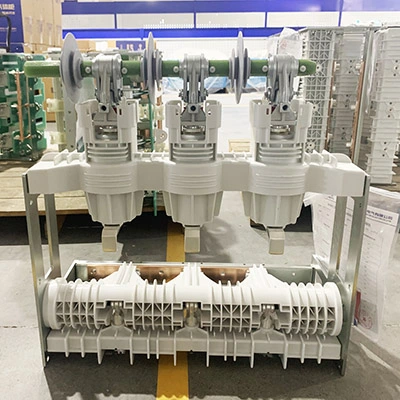

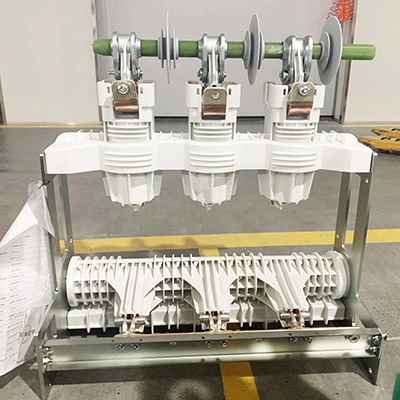

A estrutura do disjuntor a vácuo

A estrutura do disjuntor a vácuo de média tensão 11KV com interruptor de isolamento inclui os seguintes recursos:

Unidade de interrupção a vácuo (componentes principais):Esta é a função mais importante. Cada fase inclui um interruptor a vácuo selado. Seus principais componentes são: o Invólucro de Isolamento Hermético (envoltório de cerâmica/vidro), o Sistema Condutivo (contatos e condutores fixos/móveis, muitas vezes com design de campo magnético axial para alta capacidade de ruptura) e o Sistema de Blindagem (blindagens metálicas para proteger o isolamento e controlar campos elétricos).

Mecanismo Operacional:Um mecanismo único e comum (como um tipo operado por mola ou eletromagnético) normalmente fornece a energia para as ações rápidas de fechamento/fechamento do VCB e para a operação sequencial do seccionador. Os intertravamentos garantem a sequência correta e uma segurança confiável: a chave de isolamento só pode operar quando o VCB estiver aberto.

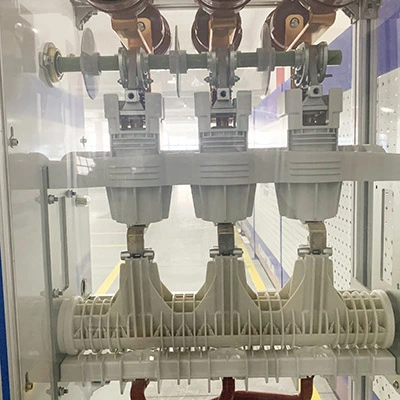

Conjunto seccionador:Consiste em um conjunto de contatos isolantes (tipo chave faca ou tipos modernos de movimento linear) para cada fase, montados em série com os interruptores VCB. Eles estão ligados mecanicamente ao mecanismo de operação principal ou possuem um acionamento manual/motor dedicado com lógica de sequenciamento rigorosa.

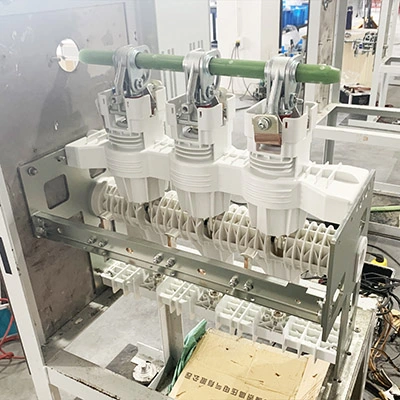

Estrutura de Suporte e Isolamento:O conjunto é montado em uma estrutura robusta. Hastes isolantes, pilares ou isoladores epóxi fornecem o suporte dielétrico e mecânico necessário entre as partes energizadas, a estrutura aterrada e entre as fases.

Aplicativos

O disjuntor a vácuo de média tensão Cotenele 11KV com interruptor de isolamento é amplamente utilizado em:

Subestações urbanas e industriais

Sistemas de energia de tração ferroviária e metropolitana

Plantas petroquímicas e de energia

Sistemas de distribuição de energia renovável

Rede inteligente e infraestrutura municipal

Instalações siderúrgicas, de mineração e industriais pesadas

Interruptor de isolamento VS do disjuntor

As funções de um disjuntor a vácuo e de um isolador são distintas. Aqui está uma comparação:

Função Primária:

1. Disjuntor: Um dispositivo de comutação de proteção. Ele foi projetado para criar, transportar e interromper correntes de forma automática ou manual, tanto em condições normais de carga quanto em condições anormais (como curtos-circuitos). Sua melhor função é interromper a corrente, extinguindo o arco com segurança.

2. Seccionador (Isolador): Um dispositivo de isolamento de segurança. Sua única função é fornecer uma interrupção visível no circuito, garantindo uma lacuna de isolamento confiável para segurança durante a manutenção. Ele não possui capacidade projetada para criar ou interromper qualquer corrente significativa.

Operação sob corrente:

1. Disjuntor: Deve operar para interromper a corrente. Seus contatos partem sob carga e são projetados especificamente para extinguir o arco resultante dentro de sua câmara de vácuo selada.

2. Seccionador: Nunca deve ser operado quando houver corrente fluindo (exceto para correntes capacitivas insignificantes em alguns projetos). Operar sob carga causaria um arco perigoso e descontrolado ao ar livre.

Núcleos de projeto:

1. Disjuntor: A engenharia se concentra principalmente em materiais de contato, por exemplo, ligas de cobre-cromo, pressão de contato (que garante baixa resistência e suporta forças eletrodinâmicas, deslocamento/velocidade de contato, velocidade ideal de abertura/fechamento para controlar o tempo de arco e evitar saltos, e alcançar uma alta recuperação dielétrica no vácuo.

2. Chave de isolamento: A engenharia se concentra principalmente na rigidez mecânica, clareza da posição aberta/fechada, por exemplo, lacuna visível, distâncias de fuga/folga para isolamento de ar e a interface de contato de isolamento quando fechada sob corrente de estado estacionário é robusta.

Sequência:

No aparelho combinado, o Disjuntor a Vácuo (VCB) deve sempre operar primeiro para desconectar o circuito elétrico. Somente após ser confirmado que o fluxo de corrente foi interrompido o seccionador poderá ser operado com segurança para criar a lacuna de isolamento físico. Esta sequência é aplicada através de intertravamentos mecânicos ou elétricos.

Parâmetros Técnicos

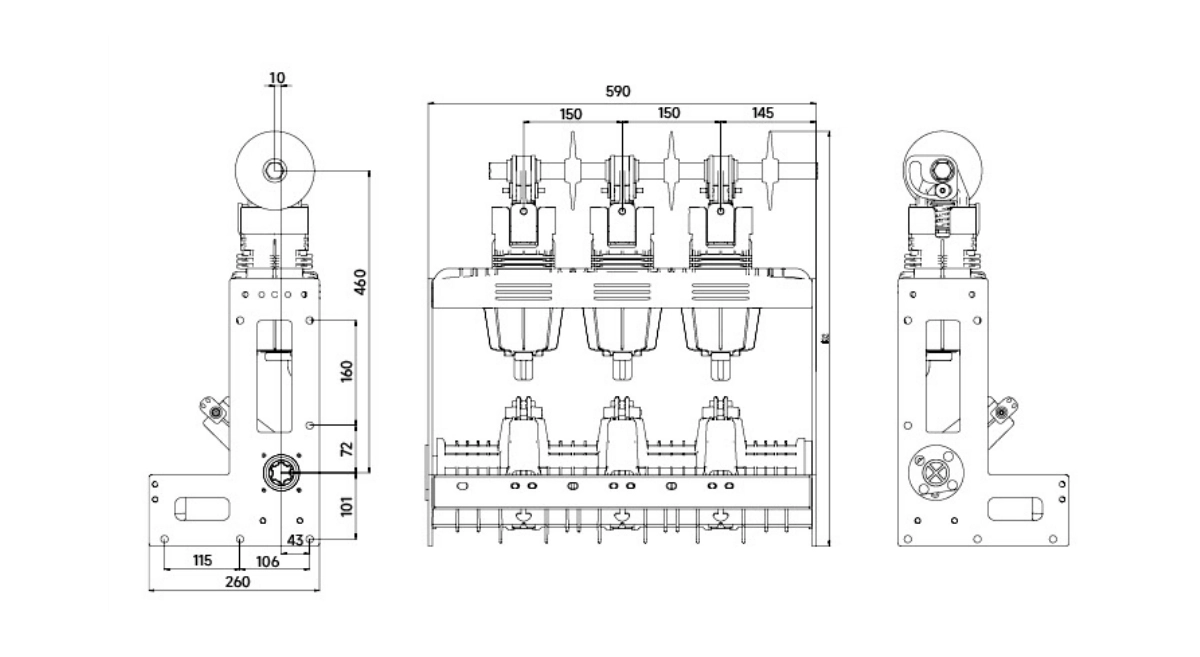

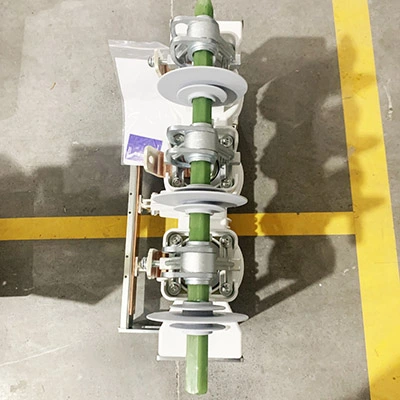

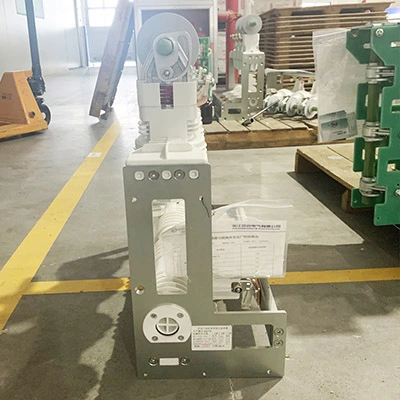

Aparência e Dimensão

Garantia de Qualidade

Teste de tipo e teste de rotina antes da entrega

Teste de resistência e isolamento de alta tensão

Testes mecânicos e de ciclo de vida

Inspeção opcional de terceiros

Certificado por:

Sistema de gestão da qualidade ISO9001

Sistema de Gestão Ambiental ISO14001

ISO45001 Saúde e Segurança Ocupacional

Perguntas frequentes

1. Qual é a diferença entre um disjuntor a vácuo e um isolador?

Um disjuntor a vácuo interrompe a corrente sob carga, enquanto um isolador fornece um ponto de desconexão visível e só deve operar quando não houver corrente fluindo.

2. Por que usar um disjuntor a vácuo de média tensão de 11KV com chave isolante?

Porque oferece alta confiabilidade, rápida extinção de arco, baixa manutenção e longa vida útil em comparação com disjuntores a óleo ou SF6.

3. A chave isolante pode interromper a corrente?

Não. O isolador é estritamente um dispositivo sem carga e só deve ser operado após a abertura do disjuntor.
