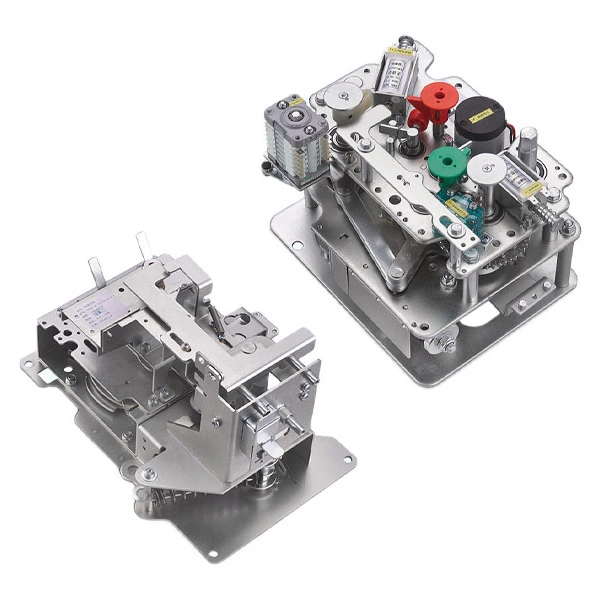

Mecanismo de disjuntor 33KV com mecanismo de isolamento
O mecanismo de disjuntor de 33KV da série KDVM-40.5 / 630-20-X dos fabricantes chineses com mecanismo de isolamento oferece comutação rápida e confiável operada por mola, alta durabilidade acima de 10.000 ciclos, intertravamento mecânico com seccionadores e operação ecologicamente correta. Ideal para compradores que buscam soluções de painéis de média tensão seguras e isentas de manutenção.
Interruptor de interrupção de carga de média tensão interna 33KV
A chave seccionadora de carga de média tensão interna de 33KV da série KDK-40.5D/630-20 do fabricante chinês Contenele foi projetada para distribuição de energia confiável, segura e ecologicamente correta em aplicações industriais, comerciais e de serviços públicos. Em conformidade com os padrões nacionais chineses GB 3804-2017, GB 16926-2009 e GB/T 1985-2023, este switch apresenta alta capacidade de resistência a curto-circuitos, longa vida mecânica e baixos requisitos de manutenção. É a escolha ideal para aquisição de painéis internos e sistemas de distribuição de energia de média tensão, garantindo isolamento seguro, flexibilidade operacional e gerenciamento de energia sustentável.

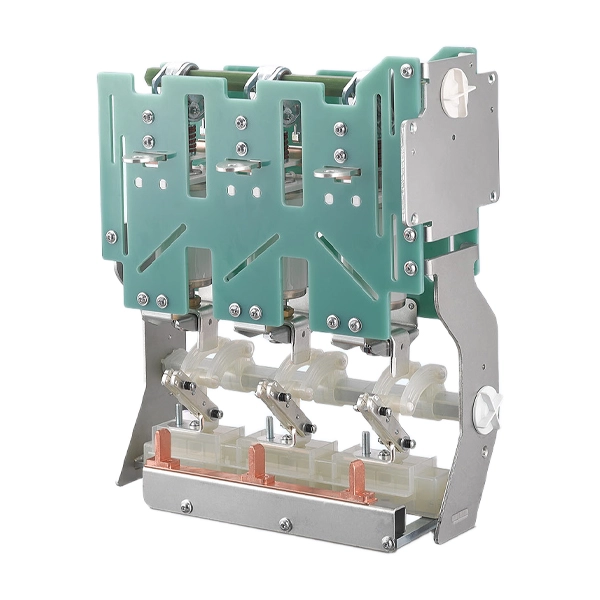

Disjuntor a vácuo de média tensão 22KV com seccionador
Este disjuntor a vácuo de média tensão de 22kV com seccionador é uma solução confiável projetada pela Cotenele, um fabricante profissional na China, especificamente para sistemas modernos de distribuição de energia. Cada disjuntor a vácuo e seccionadores têm funções diferentes; a sua utilização combinada cria um poderoso efeito sinérgico, desempenhando um papel crucial na garantia do funcionamento estável e eficiente da rede elétrica.

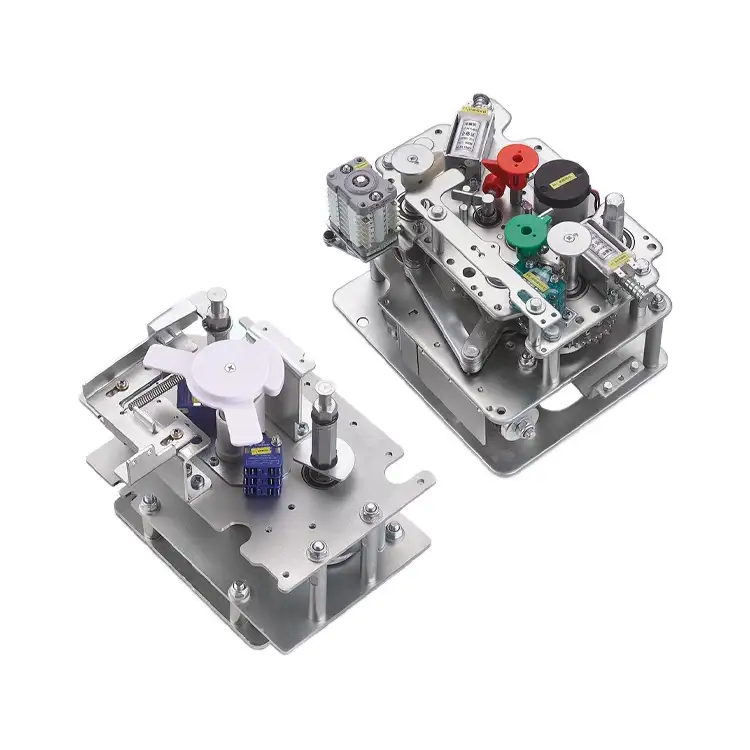

Disjuntor VCB de média tensão 11KV com mecanismo de isolamento
O disjuntor VCB de média tensão de 11KV com mecanismo de isolamento é uma solução confiável e ecológica para sistemas de distribuição de energia. Fabricado pela Cotenele na China, garante operações de comutação seguras, rápidas e duráveis, com vida útil mecânica superior a 10.000 ciclos. Amplamente utilizado em GIS, RMU e painéis isolados a ar para projetos metropolitanos, ferroviários, petroquímicos e industriais. Compatível com os padrões GB1984-2014 e GB/T1985-2023.
Mecanismo de isolamento do disjuntor de média tensão 22KV
O mecanismo de isolamento do disjuntor de média tensão de 22KV da Cotenele International Trade (Wenzhou) Co., Ltd é uma solução operacional de alta confiabilidade para alimentadores de entrada em RMUs. Projetado na China, garante comutação precisa, longevidade mecânica acima de 10.000 operações e total conformidade com os padrões internacionais. Confiável por concessionárias de energia e clientes industriais em todo o mundo.
Componentes da unidade principal de anel comum
Componentes do Circuito Primário
- Disjuntor a Vácuo (VCB)
- Chave seccionadora de carga (LBS)
- Seccionador (Isolador)
- Chave de aterramento
Componentes de proteção e medição
- Transformador de Corrente (TC)
- Transformador de Tensão (VT)
- Fusíveis
- Pára-raios
Componentes de Controle e Indicação
- Mecanismo Operacional
- Sistema de intertravamento
- Indicador de presença de tensão
- Blocos terminais secundários
Componentes de isolamento e suporte
- Isoladores
- Buchas
- Peças estruturais com isolamento sólido ou a gás
Dispositivos de comutação de chave em sistemas RMU
Disjuntor a Vácuo (VCB)
Um disjuntor a vácuo usa vácuo como meio isolante e extintor de arco. Seus contatos principais são selados dentro de um interruptor a vácuo. Quando o contato móvel se separa do contato fixo, é gerado um arco elétrico. Em um ambiente de vácuo, o arco se dispersa rapidamente e se extingue à medida que o vapor metálico se condensa. O arco é extinto naturalmente na corrente zero e a rigidez dielétrica é rapidamente restaurada.
Aplicação: Os VCBs são caracterizados por alta capacidade de interrupção, capacidade de operação frequente e baixos requisitos de manutenção. Eles são amplamente utilizados em sistemas de distribuição de 3–10kV para proteção e controle de linhas e equipamentos de energia. Eles podem interromper a corrente de carga normal e a corrente de falha de curto-circuito, fornecendo proteção contra sobrecarga, curto-circuito e subtensão. Os VCBs podem ser instalados em painéis extraíveis e fixos.
Aplicação: Os VCBs são caracterizados por alta capacidade de interrupção, capacidade de operação frequente e baixos requisitos de manutenção. Eles são amplamente utilizados em sistemas de distribuição de 3–10kV para proteção e controle de linhas e equipamentos de energia. Eles podem interromper a corrente de carga normal e a corrente de falha de curto-circuito, fornecendo proteção contra sobrecarga, curto-circuito e subtensão. Os VCBs podem ser instalados em painéis extraíveis e fixos.
Chave seccionadora de carga (LBS)
Uma chave seccionadora sob carga é um dispositivo de comutação localizado entre uma seccionadora e um disjuntor. É equipado com um mecanismo simples de extinção de arco e pode estabelecer e interromper a corrente de carga normal e a corrente de sobrecarga, mas não pode interromper a corrente de falha de curto-circuito. Após a desconexão, geralmente é formada uma lacuna de isolamento visível.
Aplicação:LBS é usado para comutação de circuitos elétricos sob condições normais de carga. Como não pode interromper correntes de falta, geralmente é utilizado em conjunto com fusíveis de alta tensão, que fornecem proteção contra curto-circuito. É amplamente utilizado em sistemas de distribuição de 10kV e inferiores para controle de transformadores.
Aplicação:LBS é usado para comutação de circuitos elétricos sob condições normais de carga. Como não pode interromper correntes de falta, geralmente é utilizado em conjunto com fusíveis de alta tensão, que fornecem proteção contra curto-circuito. É amplamente utilizado em sistemas de distribuição de 10kV e inferiores para controle de transformadores.
Seccionador
Um seccionador possui uma estrutura simples. Sua principal característica é uma lacuna de isolamento claramente visível após a abertura, garantindo que o equipamento elétrico fique isolado com segurança da fonte de alimentação durante a manutenção. Não tem capacidade de extinção de arco e não deve ser operado sob condições de carga.
Aplicação:É usado principalmente durante manutenção ou inspeção para garantir isolamento confiável entre o equipamento e o sistema energizado, fornecendo um ponto de separação de segurança claro e visível.
Aplicação:É usado principalmente durante manutenção ou inspeção para garantir isolamento confiável entre o equipamento e o sistema energizado, fornecendo um ponto de separação de segurança claro e visível.
Comparação de Aparelhagem
| Item | Disjuntor a vácuo | Chave seccionadora de carga | Seccionador |
|---|---|---|---|
| Dispositivo de extinção de arco | Interruptor a vácuo | Dispositivo simples de extinção de arco | Sem capacidade de extinção de arco |
| Capacidade de fazer/quebrar | Pode interromper correntes de carga e curto-circuito | Pode interromper apenas a corrente de carga | Não é possível interromper a corrente de carga |
| Objetivo Primário | Proteção e controle | Comutação de carga | Isolamento |
| Visibilidade de desconexão | Nenhuma desconexão visível | Desconexão geralmente visível | Espaço de isolamento visível e claro |
Mecanismo Operacional
O mecanismo operacional é uma unidade de execução essencial emComponentes da unidade principal do anel, responsável por acionar as operações de abertura e fechamento de chaves principais e chaves de aterramento. Ele converte a energia mecânica, eletromagnética ou armazenada da mola em movimento mecânico preciso para garantir um desempenho de comutação confiável.
Tipos comuns de mecanismos operacionais
- Mecanismo Operado por Mola: Tipo mais utilizado, armazenando energia em uma mola para operação rápida e confiável.
- Mecanismo Magnético:Estrutura simples, alta confiabilidade e baixos requisitos de manutenção.
- Mecanismo Manual: Utilizado como backup ou solução de baixo custo para sistemas básicos de distribuição.
Tipos de unidades RMU e mecanismos operacionais
| Tipo de RMU | Nome da Unidade | Componente principal de comutação | Tipo de mecanismo operacional | Descrição |
|---|---|---|---|---|
| Unidade C | Unidade de chave seccionadora de carga | Chave seccionadora de carga (LBS) | Mecanismo Operado por Mola | Operação de mola única; motorização opcional disponível |
| Unidade F | Unidade de combinação LBS-Fusível | LBS + Fusível | Mecanismo de mola com função de disparo | Sistema de mola dupla; proteção contra disparo do fusível |
| Unidade V | Unidade de disjuntor a vácuo | Disjuntor a Vácuo (VCB) | Mola/Atuador Magnético | Interrompe a corrente de falha; funciona com relés de proteção |
| Unidade D | Unidade de riser de barramento | Sem interruptor principal | Nenhum | Usado para conexão de barramento entre seções |
Aparelhagem extraível vs RMU
| Item | Quadro extraível (KYN28) | Unidade principal de anel (RMU) |
|---|---|---|
| Componente principal de comutação | Disjuntor extraível a vácuo | Chave seccionadora de carga + fusíveis ou VCB fixo |
| Função seccionadora | Substituído por caminhão extraível | Interruptor integrado de 3 posições |
| Fusíveis | Menos comum | Comum para proteção de transformador |
| Estrutura | Design extraível | Design compacto fixo |
| Função de proteção | Sistemas de proteção avançados | Proteção mais simples baseada em fusíveis |
| Tamanho | Maior | Compactar |
