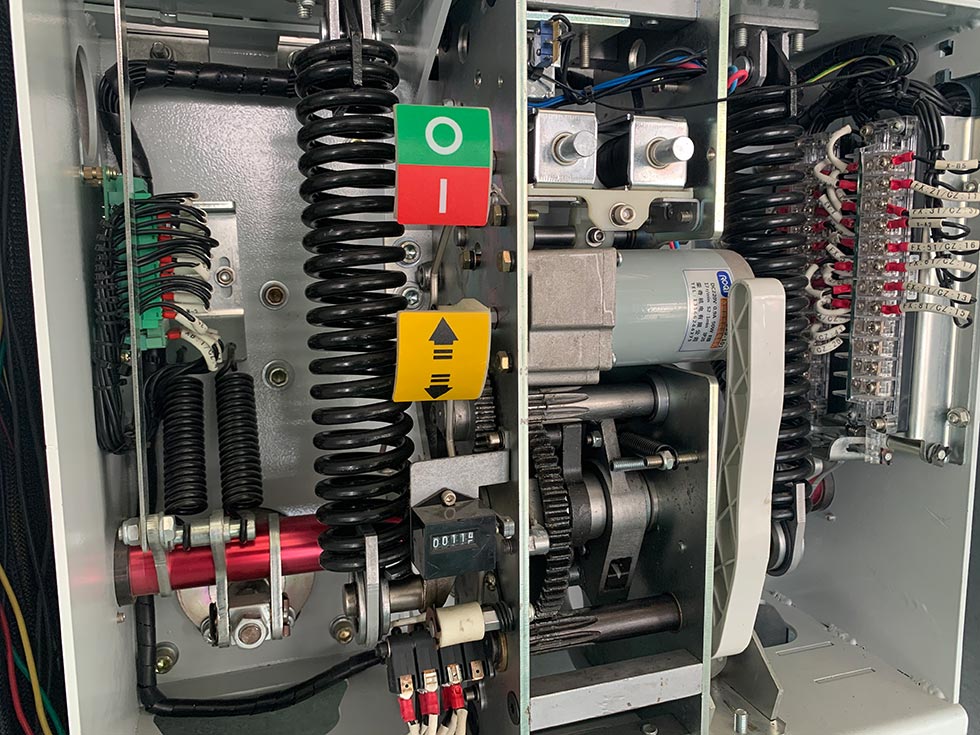

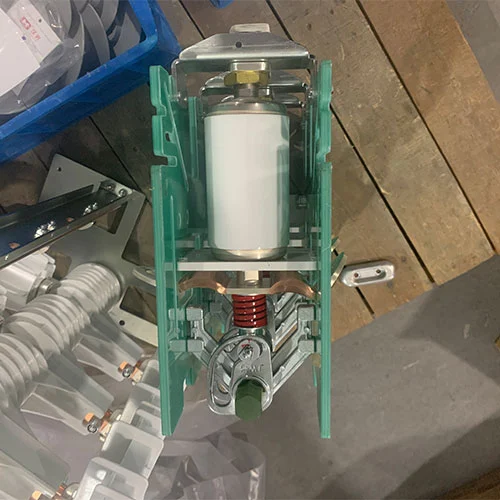

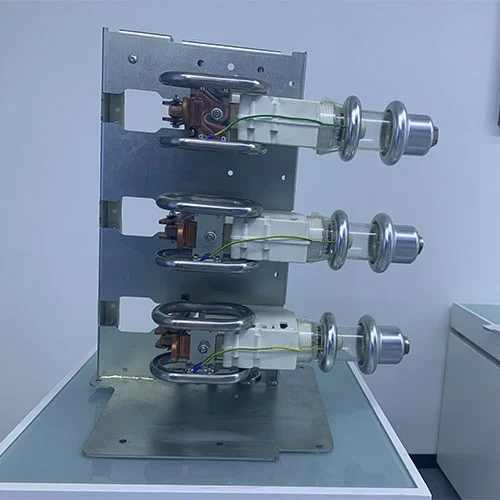

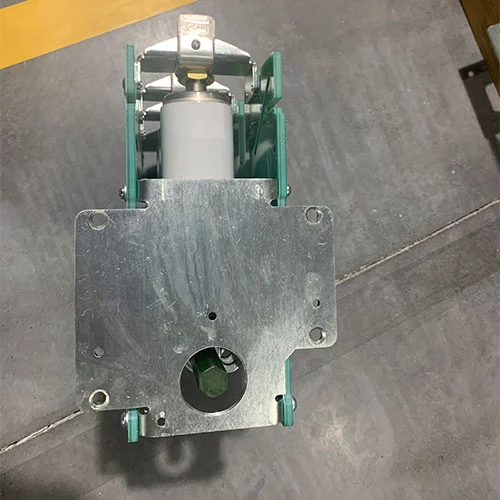

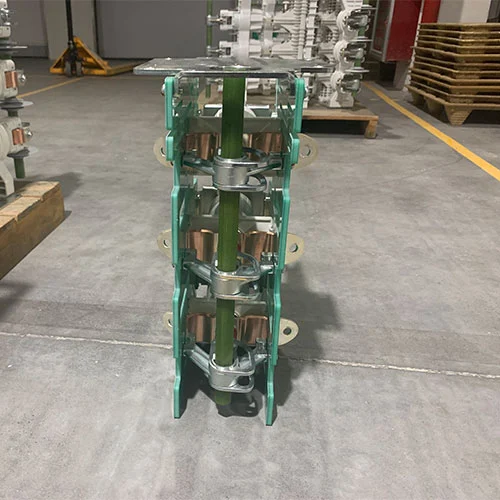

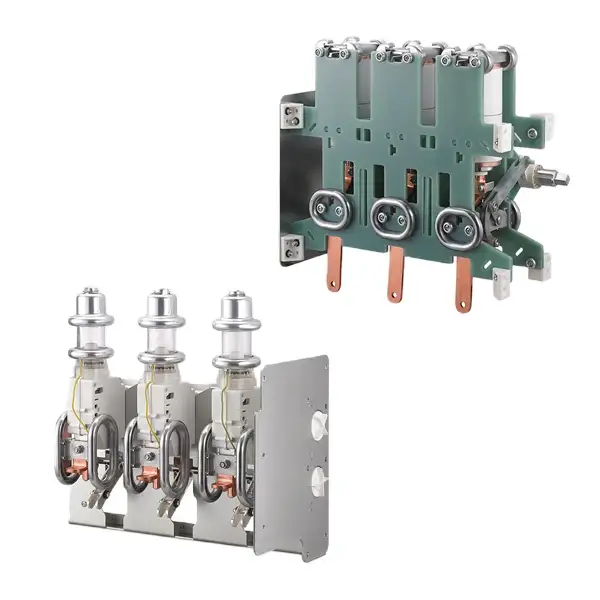

Disjuntor a vácuo 33KV com interruptor de isolamento
Como fabricante profissional na China, a Cotenele International Trade (Wenzhou) Co., Ltd. fornece soluções especializadas para painéis de distribuição de média a alta tensão. O produto apresentado - o disjuntor a vácuo de 33kV série KDV-40.5/630-20 com chave isolante - é amplamente utilizado em painéis de média tensão ecológicos, unidades principais de anel e sistemas de distribuição de energia. Este conjunto integrado combina um disjuntor a vácuo com uma chave seccionadora, oferecendo inúmeras vantagens, como facilidade de instalação e longa vida útil.
O painel ecológico conhecido como painel "verde" ou "sem SF₆", atende a essa necessidade de infraestrutura elétrica resiliente e sustentável, combinando excelência operacional com responsabilidade ambiental. O disjuntor a vácuo de 33kV série KDV-40.5/630-20 com chave isolante integra um disjuntor a vácuo e seccionador, oferecendo:
1. Fácil instalação e manutenção mínima
2. Longa vida útil e alta confiabilidade
3.Design compacto e econômico
4. Solução ecológica livre de SF₆
Este produto atende aos padrões nacionais chineses para equipamentos de alta tensão e oferece desempenho robusto contra curto-circuito e resistência mecânica.
Principais vantagens
Resistência de curta duração do VCB: 20kA/4s ou 25kA/3s
Resistência mecânica VCB: 10.000 operações
Resistência mecânica do seccionador e do seccionador de aterramento: 3.000 operações
Resistência de curto prazo da chave de aterramento: 20kA/4s.
Modelo de produto
| KD | V | 40.5 | 630 | 20 |
| Empresa código |
Disjuntor a vácuo com mecanismo | Avaliado tensão |
Avaliado atual |
Corrente suportável nominal de curto período |
O que é um disjuntor a vácuo?
Um disjuntor a vácuo é um componente chave do quadro de distribuição de média tensão, projetado para interromper com segurança a corrente elétrica, extinguindo o arco em um ambiente de alto vácuo.
Como funciona:Quando ocorre uma falha, como um curto-circuito, os contatos dentro do interruptor a vácuo selado se separam. O ambiente de vácuo carece de moléculas de gás para sustentar o arco, fazendo com que ele se extinga quase instantaneamente.
Vantagens:
Alta confiabilidade e longa vida útil
Requisitos mínimos de manutenção
Excelente capacidade de interrupção para correntes de falta
Ecológico:Ao contrário dos disjuntores SF₆ tradicionais, os VCBs não utilizam hexafluoreto de enxofre, um potente gás de efeito estufa, o que os torna uma escolha sustentável para equipamentos de manobra modernos.
Aplicativo:Os VCBs são amplamente utilizados em painéis isolados a ar e a gás para distribuição de energia de média tensão, incluindo plantas industriais, subestações, sistemas metropolitanos e projetos de energia renovável.
O que é um interruptor seccionador?
Um interruptor seccionador é um componente central usado para fornecer isolamento seguro e visível de um circuito em quadro de distribuição de média tensão.
Funções primárias:
Transportar e estabelecer/interromper correntes de carga nominais em condições normais
Transportar correntes de curto-circuito por um período especificado sob condições de falha
Integração com VCB:Quando combinado com um disjuntor a vácuo, o seccionador isola fisicamente uma seção do circuito após o VCB interromper a corrente, garantindo uma lacuna de isolamento segura para trabalhos de manutenção.
Versatilidade:Disponível para quadros isolados a ar e a gás, o interruptor seccionador é essencial para operação segura, segmentação e flexibilidade da rede elétrica.
Benefícios:Aumenta a segurança operacional, permite a manutenção sem desenergizar todo o sistema e oferece suporte ao projeto de comutadores ecologicamente corretos.
Aplicativos
O disjuntor a vácuo 33KV com interruptor de isolamento é amplamente utilizado em todos os setores:
| Aplicativo | Descrição |
| Geração de energia e subestações | Protege geradores, transformadores e linhas de distribuição |
| Instalações Industriais | Protege motores e linhas de produção |
| Infraestrutura Comercial | Protege painéis de distribuição em hospitais, data centers e complexos de escritórios |
| Energia Renovável | Proteção de painéis em parques eólicos e solares |
| Eletrificação Ferroviária | Garante fonte de alimentação de tração segura |
Parâmetros Técnicos
| SN | Contente | Unidade | Técnico Porâmetro |
| 1 | Resistência do Circuito Principal | uΩ | ≤60 |
| 2 | Durante a viagem | milímetros | 2-3 |
| 3 | Liberação entre contatos abertos | milímetros | 11-12 |
| 4 | Duração da rejeição de contato na operação de fechamento | EM | ≤2 |
| 5 | Velocidade Média de Abertura | EM | 1-1,6 |
| 6 | Velocidade Média de Fechamento | EM | 0,6-1,1 |
| 7 | Fora da Simultaneidade de Abertura de Contato | EM | ≤2 |
| 8 | Fora da Simultaneidade de Fechamento de Contato | EM | ≤2 |

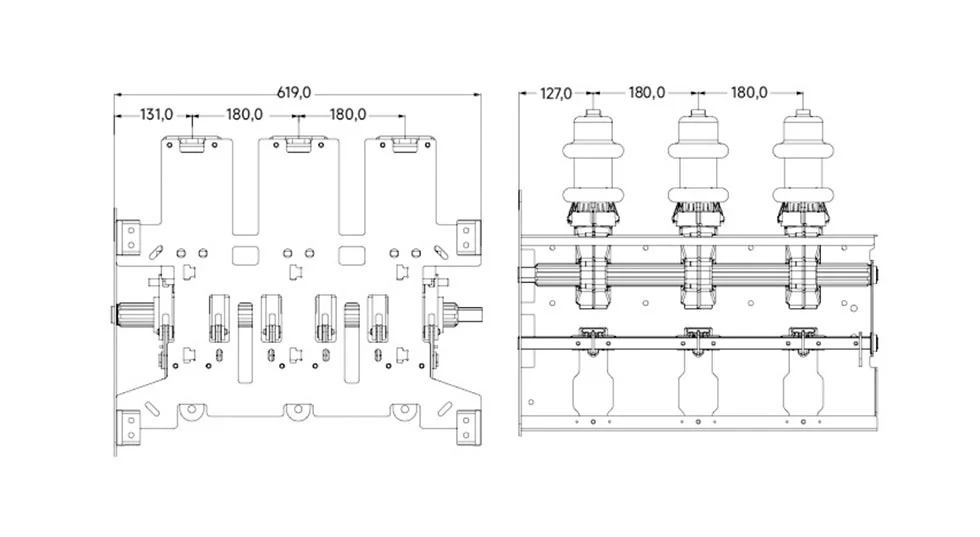

Aparência e Dimensão
Perguntas frequentes
Q1: Por que os disjuntores a vácuo são mais ecológicos do que os disjuntores comuns tradicionais?
A principal vantagem dos disjuntores a vácuo ecológicos é o meio de extinção de arco. Os disjuntores a vácuo operam em alto vácuo, eliminando qualquer risco de emissões de SF₆, mas os disjuntores comuns utilizam gás SF₆, substância com potencial de aquecimento global extremamente alto.
P2: Numa unidade integrada, qual dispositivo funciona primeiro durante um desligamento?
R: O disjuntor a vácuo sempre opera primeiro para interromper a corrente com segurança, seja sob carga ou em condições de falha. Somente depois que o VCB tiver aberto o circuito o interruptor seccionador deverá ser operado para fornecer isolamento físico visível.
Q3: Uma chave seccionadora pode interromper uma corrente de falta?
R: Não. Uma chave seccionadora não foi projetada para interromper correntes de falta. Sua função é fornecer isolamento em um circuito desenergizado. A interrupção da falha deve ser sempre realizada pelo disjuntor dedicado.
Q4: Quais são as principais vantagens de usar um VCB em aplicações de comutação frequente?
R: Os disjuntores a vácuo têm excelente vida útil de operação elétrica e mecânica. Sua interrupção do arco a vácuo causa erosão mínima de contato, permitindo que eles lidem com operações de comutação frequentes – comuns em tarefas industriais ou de comutação de capacitores – com alta confiabilidade e manutenção mínima.
Q5: Qual é a diferença entre os seccionadores isolados a ar e os seccionadores isolados a gás?
R: Os seccionadores isolados a ar usam ar como meio isolante e são comuns para vários comutadores ecológicos internos de média tensão e unidades principais de anel. Os seccionadores isolados a gás geralmente usam um gás como SF₆ como meio de isolamento, montado em uma câmara selada, seu tamanho é muito compacto.
Q6: Como funciona o interruptor a vácuo em um VCB?
R: Quando os contatos se separam, um arco é formado a partir de vapor metálico ionizado. No vácuo, esse vapor condensa rapidamente de volta às superfícies de contato porque não há moléculas de gás para sustentar o arco. Isto leva à extinção do arco extremamente rápida, geralmente dentro do primeiro cruzamento de corrente pelo zero.
P7: Estas soluções combinadas são adequadas para aplicações de redes inteligentes?
R: Absolutamente. Os modernos VCBs e seccionadores motorizados podem ser equipados com sensores e dispositivos eletrônicos inteligentes.
Esses dispositivos eletrônicos podem operar remotamente, monitorar as condições e integrar-se perfeitamente em sistemas automatizados de rede inteligente; essas funções podem melhorar a estabilidade e o gerenciamento da rede elétrica.
Q8: Ao selecionar um disjuntor a vácuo de 33kV com chave isolante para um projeto, quais especificações principais devo verificar?
R: Os parâmetros críticos incluem as classificações de tensão e corrente do sistema, a capacidade de interrupção de curto-circuito do VCB, a resistência mecânica (número de operações) de ambos os dispositivos, o tipo de mecanismo operacional (mola, motor) e o meio de isolamento necessário (ar ou gás) para que o seccionador atenda às metas ambientais e espaciais.

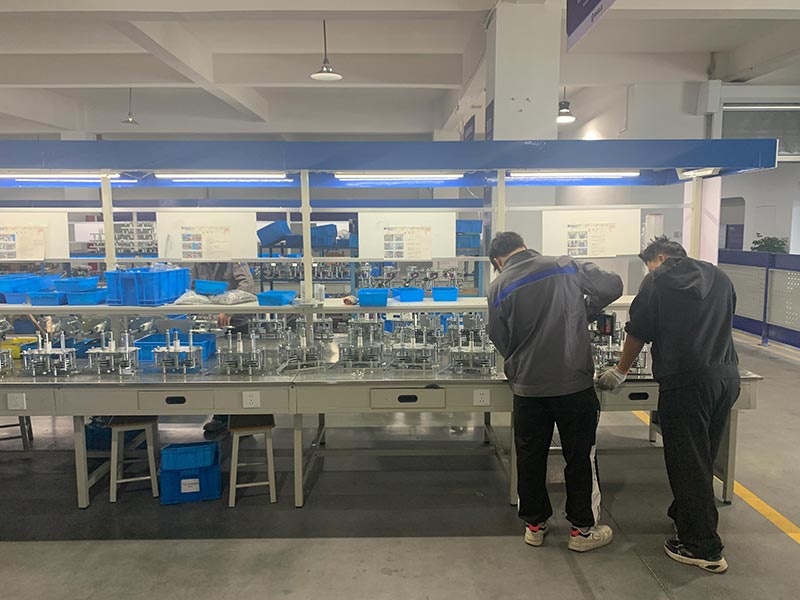

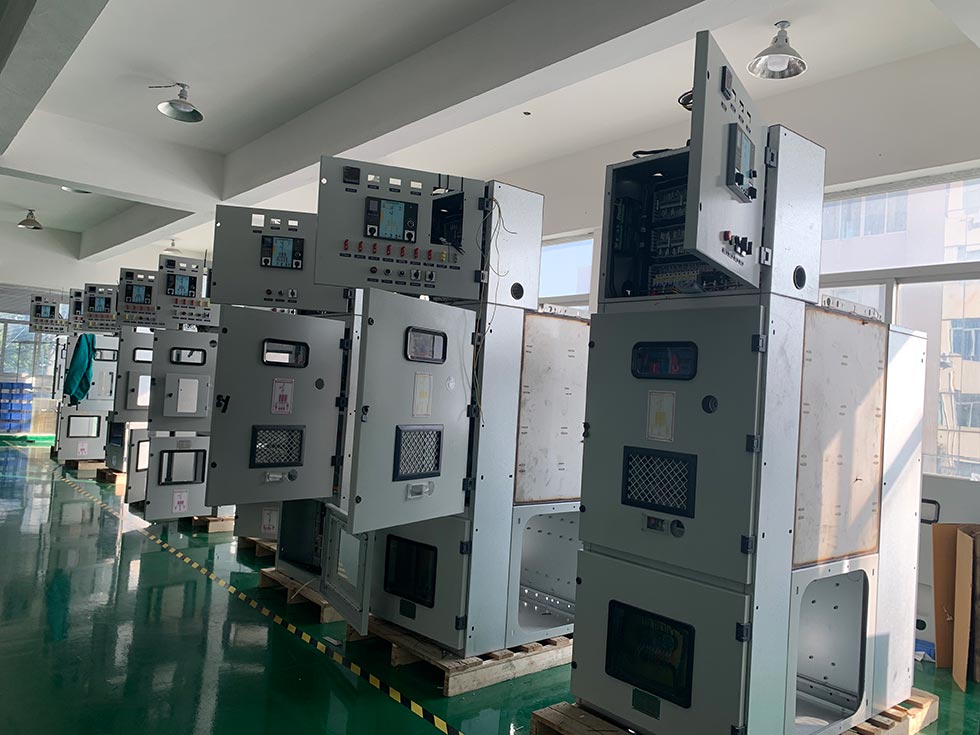

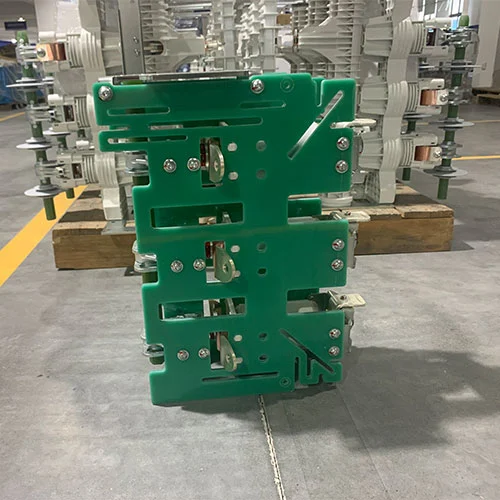

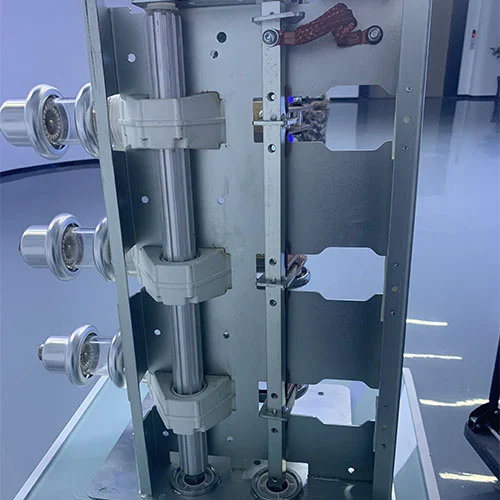

Oficina de Produção

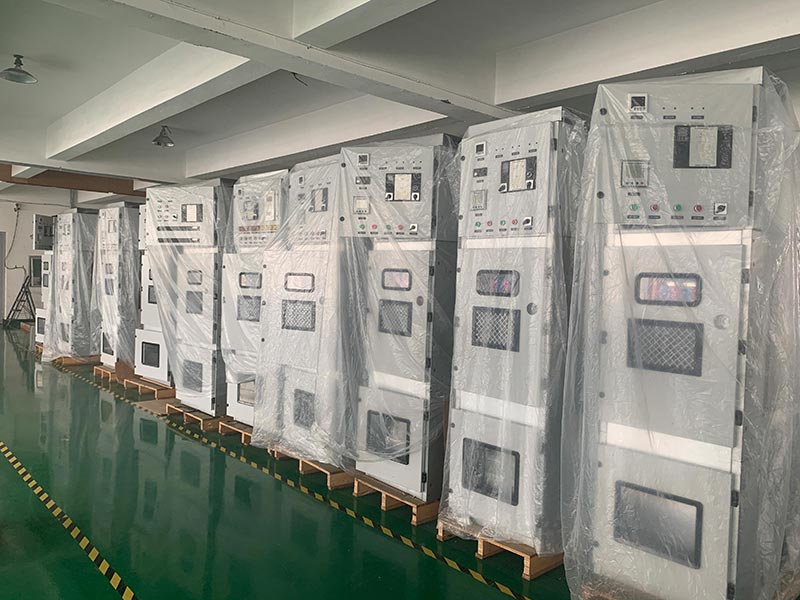

Exposição de produtos
