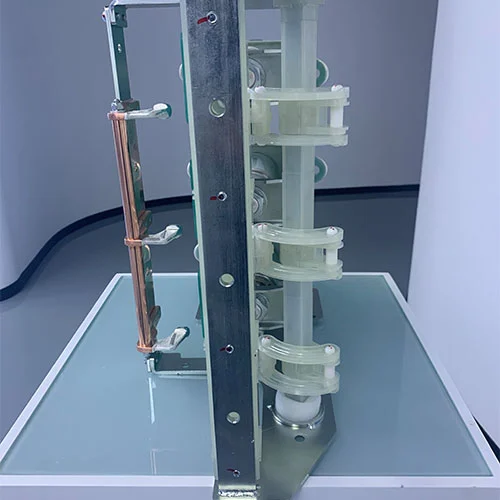

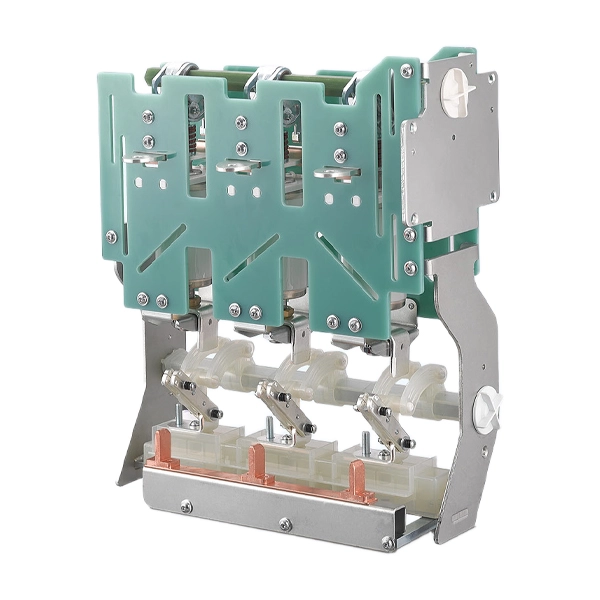

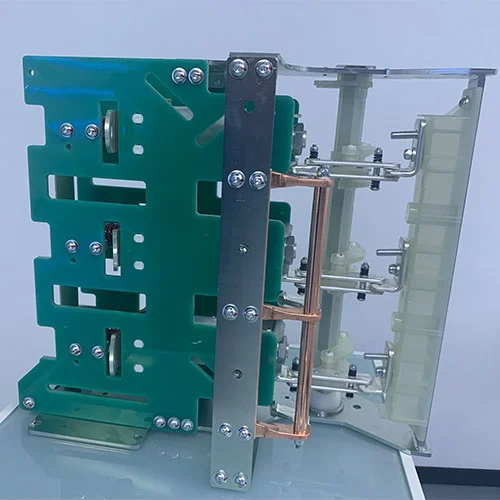

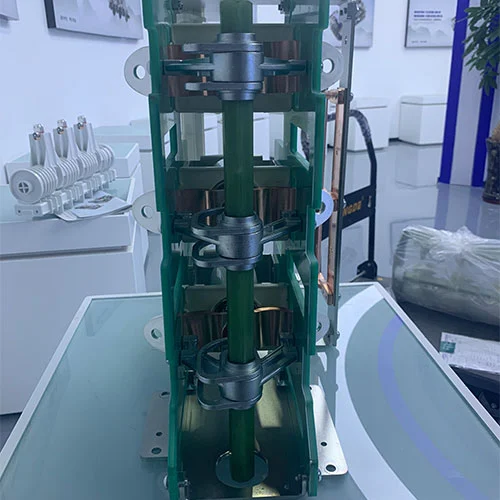

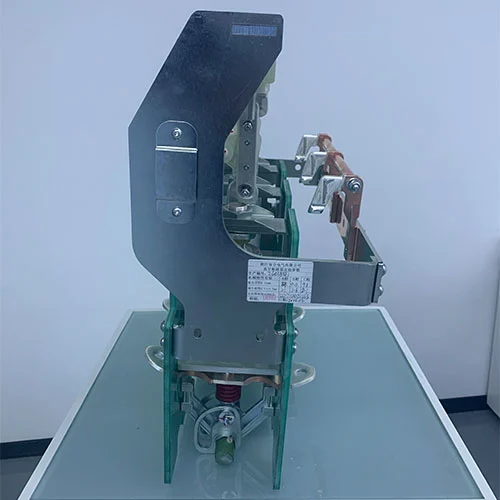

Disjuntor a vácuo de média tensão 22KV com seccionador

A estabilidade de um conjunto de manobra depende de um sistema robusto de proteção e comutação. Seus componentes principais, por exemplo, o disjuntor a vácuo de média tensão de 22KV com seccionador, são a primeira barreira protetora contra falhas elétricas, o que pode evitar falhas em grande escala e altos custos de desligamento. O objetivo do projeto dos disjuntores a vácuo é cortar correntes de falta, enquanto as chaves de isolamento fornecem uma maneira visível de isolar circuitos para manutenção. Eles possuem a segurança e a confiabilidade dos quadros de distribuição na rede de distribuição de energia, atendem aos requisitos do projeto elétrico moderno e enfatizam o respeito ao meio ambiente, durabilidade e baixa manutenção.

Modelo de produto

O que é um disjuntor a vácuo (VCB)?

Um disjuntor a vácuo é um componente central do quadro de distribuição de média tensão, que interrompe a corrente e utiliza o vácuo como meio de extinção de arco. Quando os contatos do disjuntor a vácuo se separam sob uma falha, um arco é formado a partir de vapor metálico ionizado. No espaço de vácuo, este arco é extinto quase instantaneamente à medida que os vapores metálicos se condensam de volta nos contatos, evitando a reignição.

Componentes principais:

Interruptor a vácuo:um recipiente cilíndrico a vácuo selado contendo contatos fixos e contatos móveis.

Mecanismo de operação:Implemente a função de fechar e desconectar contatos. Os tipos incluem tipos manuais e elétricos.

Atuadores e bielas:transmitir o movimento gerado pelo mecanismo de operação do disjuntor a vácuo para os contatos.

Vantagens:

Função eficiente de extinção de arco:Obtenha rapidamente o isolamento de falhas com consumo de energia extremamente baixo.

O custo de manutenção é muito baixo:O disjuntor a vácuo não precisa adicionar nenhum meio de isolamento ou gás.

Amigo do ambiente:O disjuntor a vácuo é diferente dos disjuntores de hexafluoreto de enxofre, os disjuntores a vácuo não produzem gases nocivos durante a operação, tornando-os mais ecológicos.

Alta confiabilidade:A vida útil do disjuntor é longa e adequada para operação frequente

O que é um interruptor seccionador?

Uma chave seccionadora é uma chave elétrica montada no quadro de distribuição de média tensão, na posição fechada, que transporta a corrente de carga normal. Esta chave de isolamento também pode estabelecer e interromper a corrente de carga nominal. Sob condições anormais, como um curto-circuito, ele pode transportar esta corrente de falha por um curto período especificado, mas não foi projetado para interrompê-la. A principal função de segurança deste interruptor seccionador é fornecer um meio confiável de isolamento, que garante que um circuito seja completamente desenergizado para manutenção ou reparo.

Principais recursos:

Seccionamento de carga: O interruptor seccionador pode fornecer capacidade de interrupção de correntes de carga normais.

Isolamento visível: A chave de isolamento pode fornecer uma lacuna visível para confirmar a desenergização do circuito.

Capacidade de resistência: A chave isoladora pode suportar correntes de curto-circuito até que um dispositivo de proteção em série (como um VCB) elimine a falha.

Configurações: O seccionador tem duas configurações para projetos isolados a ar ou a gás, muitas vezes combináveis ​​com fusíveis para proteção do transformador.

Por que escolher o disjuntor a vácuo de média tensão 22KV com seccionador?

A combinação de disjuntor a vácuo + seccionador é uma configuração padrão em sistemas de média tensão (até 40,5kV).

Benefícios principais

Proteção completa + isolamento em um sistema

Maior segurança operacional

Tempo de inatividade de manutenção reduzido

Design compacto e eficiente

O escopo de aplicações das combinações VCB + seccionadoras:

A combinação de um VCB com um seccionador é uma configuração padrão na unidade principal de anel de média tensão (até 40,5kV), que pode fornecer proteção e isolamento garantido. Esta combinação é crítica em:

Usinas de geração de energia:A combinação pode proteger geradores e transformadores quando ocorrerem falhas no dispositivo, o que pode garantir a produção ininterrupta de eletricidade.

Subestações Elétricas: A combinação do disjuntor a vácuo e da chave seccionadora protege os comutadores e transformadores, o VCB elimina falhas e a seccionadora isola as seções para manutenção.

Instalações Industriais: A combinação do disjuntor a vácuo e da chave isoladora Controla e protege motores, transportadores e máquinas pesadas em fábricas, siderúrgicas e refinarias.

Sistemas de Energia Renovável: Gerencie flutuações de energia e proteja infraestrutura em usinas de energia eólica e solar.

Sistema de energia renovável: O disjuntor a vácuo de média tensão de 22KV com seccionador pode lidar com flutuações de energia e proteger a infraestrutura de usinas de energia eólica e solar.

Sistema ferroviário: A combinação pode proteger o sistema de alimentação do trem e garantir a segurança dos passageiros e dos trens.

Subestação Compacta (CSS): Na rede de distribuição secundária, essas combinações fornecem funções confiáveis ​​de comutação e proteção em um espaço pequeno.

Parâmetros Técnicos

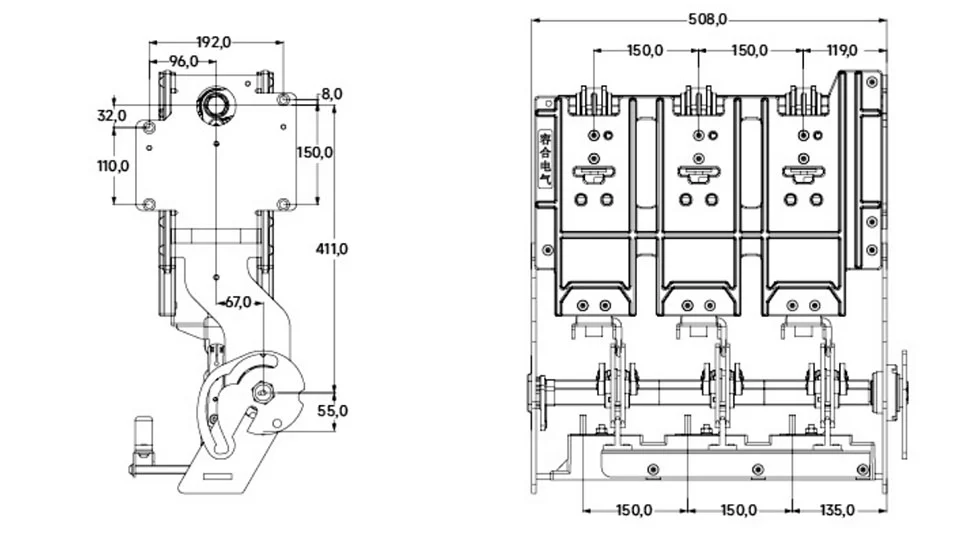

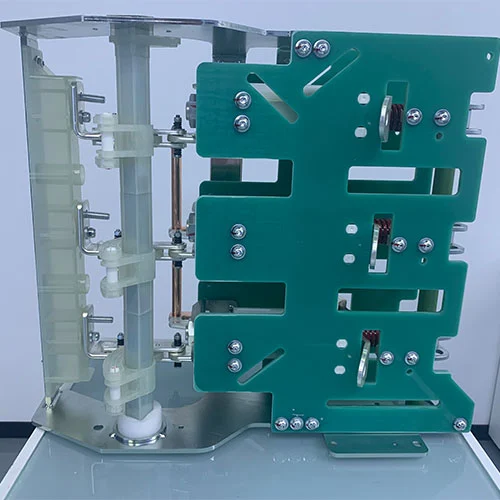

Aparência e Dimensão

Fotos da Remessa

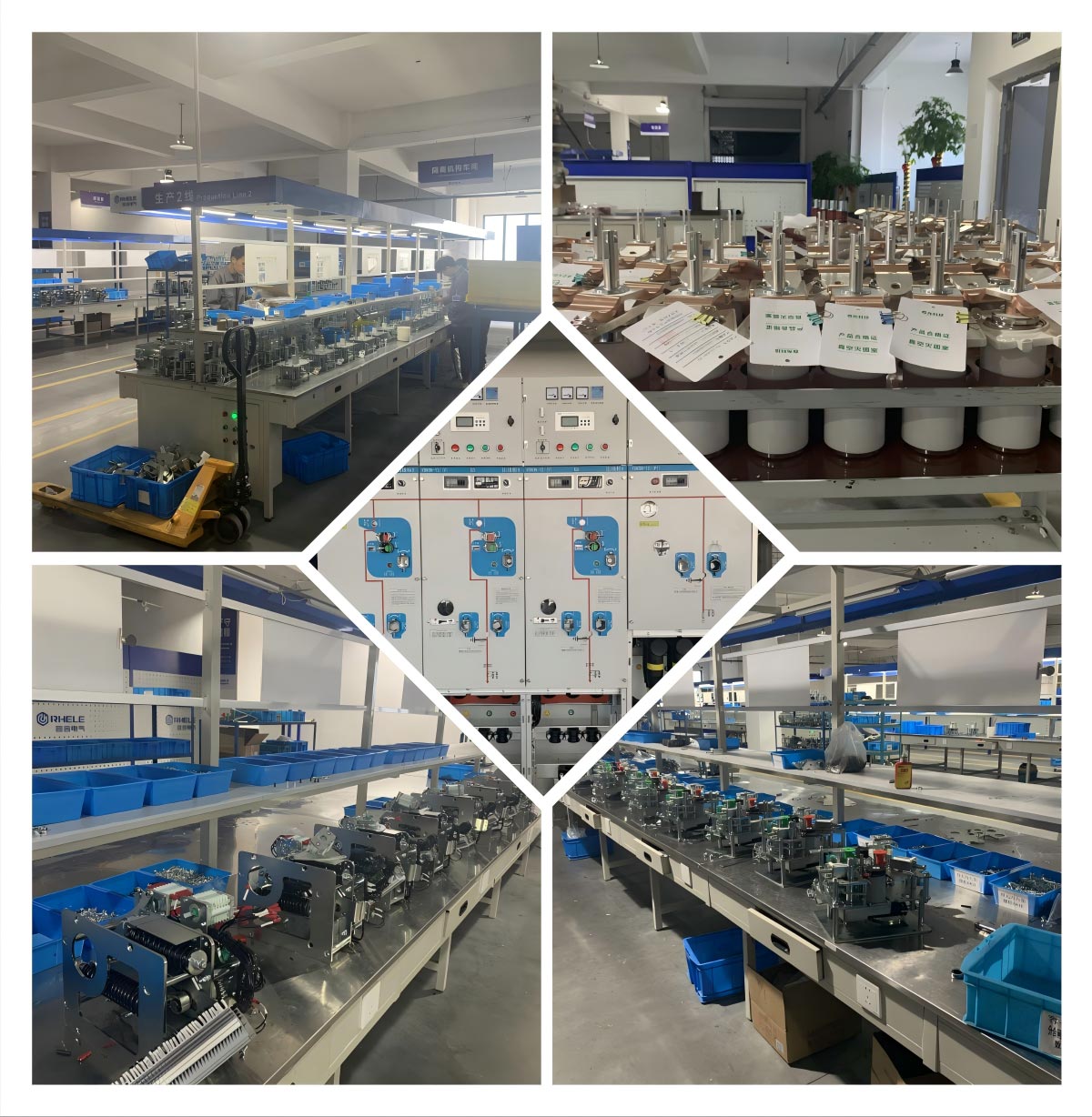

Exposição de produtos
