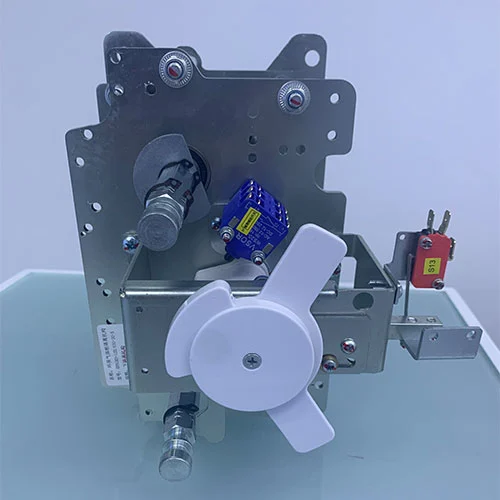

Mecanismo de isolamento do disjuntor de média tensão 22KV

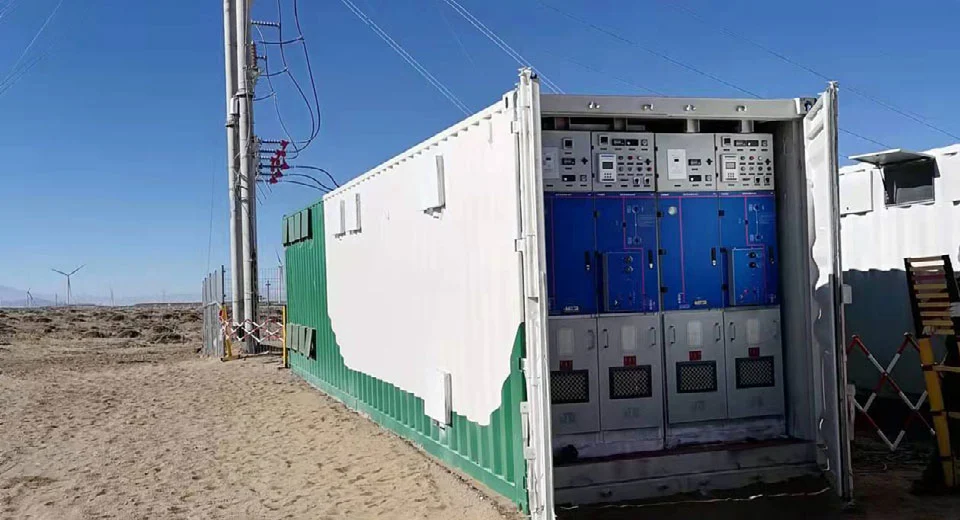

A Ring Main Unit (RMU) é um componente crítico nas modernas redes de distribuição de energia de média tensão, garantindo um fornecimento de energia ininterrupto e seguro. No coração da RMU está o mecanismo operacional, que controla os dispositivos de comutação, especialmente para o alimentador de entrada – o principal ponto por onde a eletricidade entra na unidade.

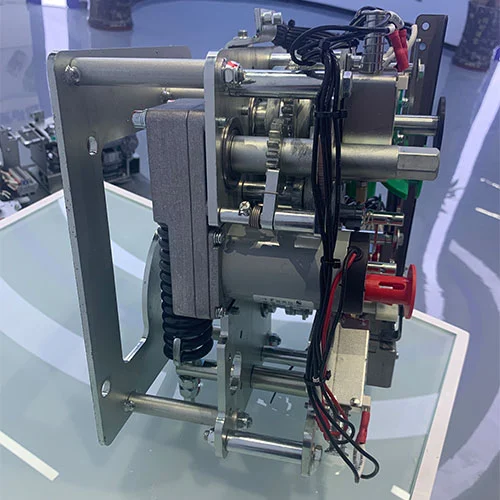

O mecanismo de isolamento do disjuntor de média tensão de 22KV da Cotenele é projetado para alta precisão, durabilidade e segurança. Ele suporta modos de operação manuais e elétricos, possui intertravamentos avançados para evitar operação insegura e integra-se perfeitamente com painéis isolados a gás (GIS), painéis ecológicos e painéis isolados a ar usados ​​em projetos industriais, ferroviários, municipais e de energia renovável.

Modelo

O que é um mecanismo de disjuntor?

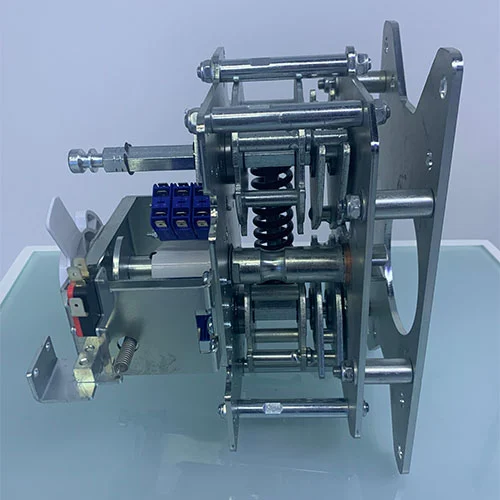

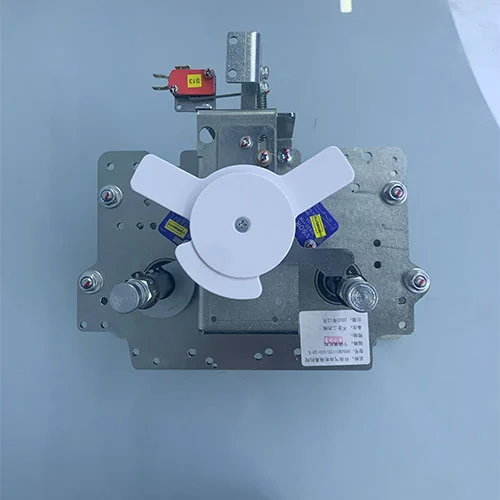

O mecanismo de isolamento do disjuntor de média tensão de 22KV é o coração da capacidade de comutação da RMU. É um dispositivo de energia pré-armazenada projetado para realizar a tarefa pesada de estabelecer e interromper a corrente elétrica sob condições normais de carga e condições de falha. O mecanismo descrito utiliza um sistema distinto de mola dupla para sua operação:

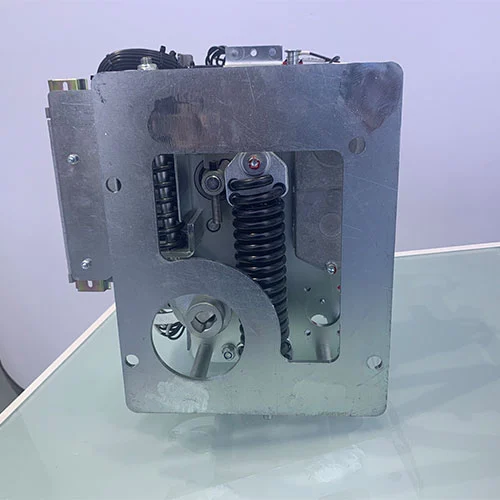

Mecanismo de Fechamento:A ação de fechamento é acionada por uma mola tensora. Durante o processo de carregamento, esta mola será esticada. Assim que o comando for recebido, a mola será liberada além do seu ponto central, contraindo-se rapidamente para empurrar o ponto de contato móvel para um contato próximo. Esta ação 'supercentral' garante uma velocidade de fechamento rápida e estável, não afetada pela velocidade de operação do operador.

Mecanismo de abertura:Por outro lado, a ação de abertura (ou disparo) é acionada por uma mola de compressão. Quando o disjuntor é fechado, ele comprime e libera simultaneamente a mola, armazenando a energia necessária para posteriormente desligar o circuito. quando o sinal de disparo for enviado, a mola será liberada, fazendo com que os contatos se separem em alta velocidade, extinguindo o arco com segurança.

Este projeto suporta inerentemente funções de religamento – um recurso crucial para o gerenciamento de faltas transitórias – e possui uma vida mecânica notável, muitas vezes excedendo 10.000 operações, o que ressalta sua confiabilidade.

O que é um mecanismo de isolamento?

Enquanto o disjuntor interrompe a corrente, o mecanismo de isolamento (ou seccionador) fornece uma lacuna visível e verificável no circuito para segurança durante a manutenção. No quadro de distribuição RMU, o mecanismo de isolamento funciona em conjunto com o mecanismo do disjuntor. Esses dois mecanismos de operação são interligados mecanicamente para evitar sequências de operações inseguras. Geralmente, o sistema de intertravamento garante que o isolador não possa ser aberto sob carga ou que o disjuntor não possa ser fechado a menos que o isolador esteja na posição correta. Quando combinado, este conjunto garante segurança operacional, separando fisicamente o circuito da fonte para proteger o pessoal que trabalha a jusante.

Quais são as características dos nossos produtos?

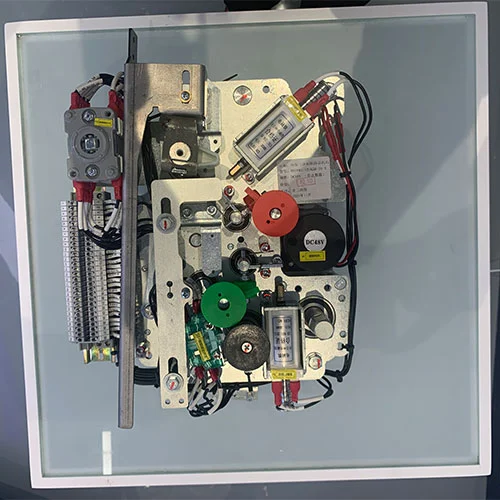

Uma característica notável deste mecanismo operacional é o design de botão dividido. Em muitos ambientes industriais, a poeira e a operação acidental são as principais preocupações. Para mitigar isso, a interface de controle é separada:

Os botões mecânicos reais estão localizados na própria caixa do mecanismo.

O botão de operação de expansão é instalado no painel externo da caixa da RMU e é equipado com uma tampa à prova de poeira e operação incorreta. Para esta situação, os operadores podem interagir com o dispositivo de fora sem expor componentes internos sensíveis a poluentes, enquanto a tampa protetora evita contato acidental e aciona a operação do dispositivo.

Instruções de operação

O Mecanismo de Isolamento do Disjuntor de Média Tensão 22KV suporta operação manual e elétrica, portanto, é flexível para instalação, teste e serviço normal.

A. Carregamento (armazenamento de energia)

Carregamento manual:Insira a alça de operação específica na tomada de carregamento localizada na parte inferior direita do mecanismo. Quando o operador gire a alça no sentido horário até ouvir um “clique” audível. Isto indica que a mola de fecho está totalmente carregada e o indicador mecânico confirma o estado da energia armazenada.

Carregamento elétrico:Quando a energia auxiliar é fornecida à unidade, o motor interno é ativado automaticamente. Ele aciona o mecanismo para carregar a mola. Terminada a carga, um microinterruptor corta a alimentação do motor, mantendo a energia pronta para um comando de fechamento. É fundamental verificar se a fiação secundária está correta antes de confiar na operação elétrica.

B. Operação de Fechamento

Fechamento manual:O operador pressiona o botão verde. Esta ação libera instantaneamente a mola de fechamento carregada, acionando o disjuntor para fechar o circuito principal.

Fechamento Elétrico:quando a bobina solenóide de fechamento é solenóide. O êmbolo solenóide se moverá, liberando mecanicamente a trava da mola. quando a energia armazenada for liberada, feche o disjuntor. Após o fechamento, o mecanismo recomprime automaticamente a mola de abertura (armazenando energia para o próximo disparo) e ativa os intertravamentos para evitar um segundo comando de fechamento enquanto o disjuntor já estiver fechado.

C. Operação de Abertura

Abertura manual:Pressione o botão vermelho. Isso libera a mola de abertura anteriormente comprimida, fazendo com que o disjuntor desarme e interrompa o fluxo de corrente.

Abertura Elétrica:Energize a bobina de disparo (abertura). A força magnética libera a trava da mola de abertura, permitindo que a mola se expanda e force os contatos a se separarem instantaneamente.

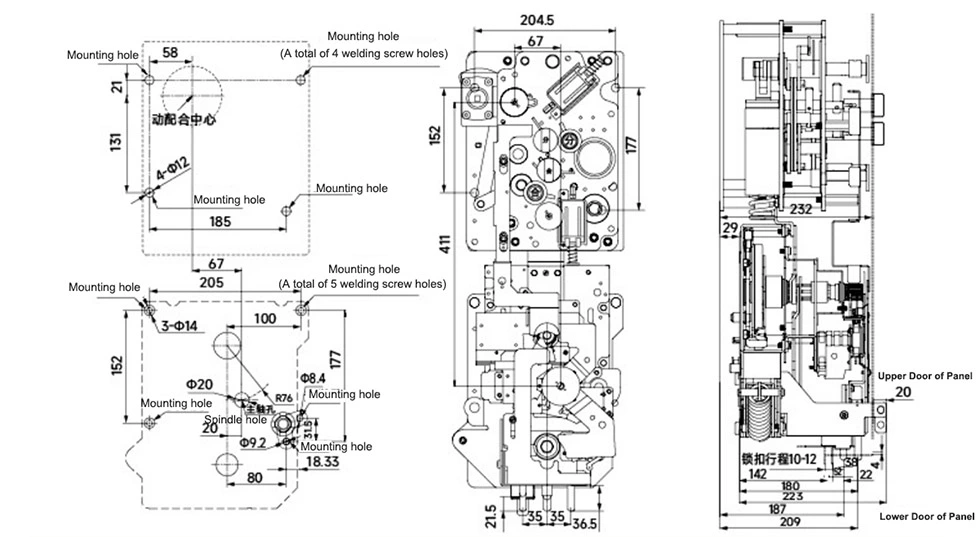

Aparência e dimensões

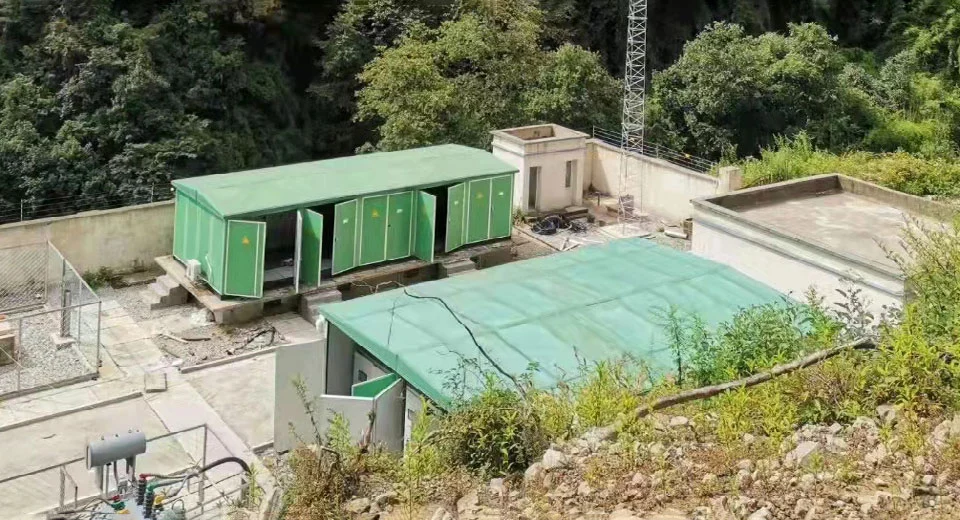

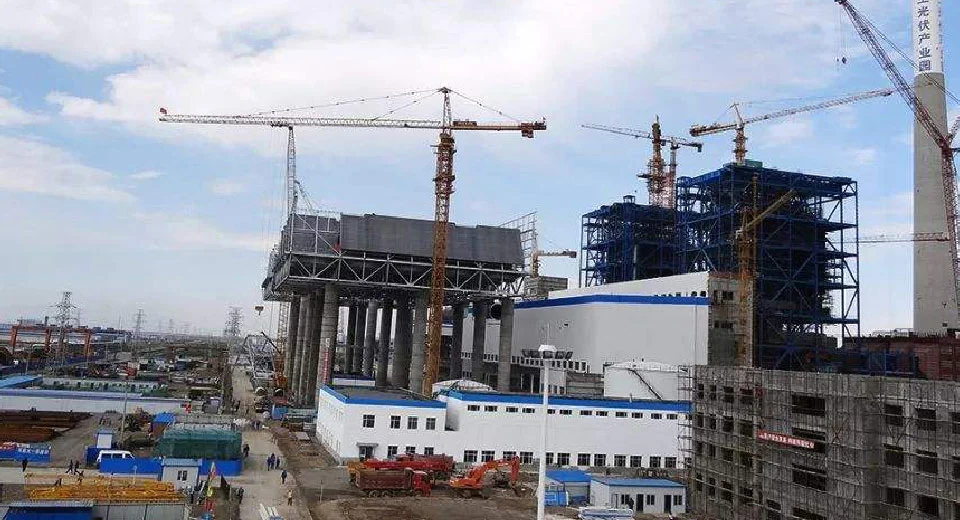

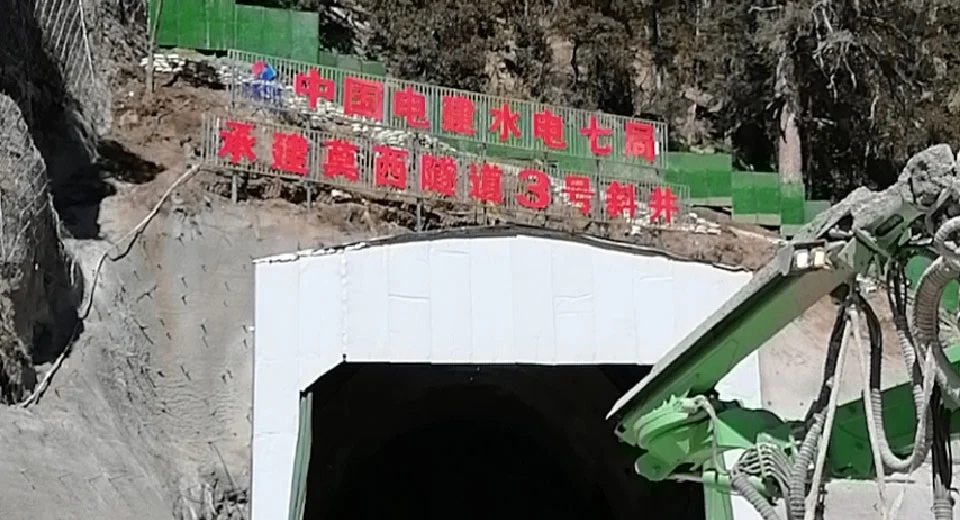

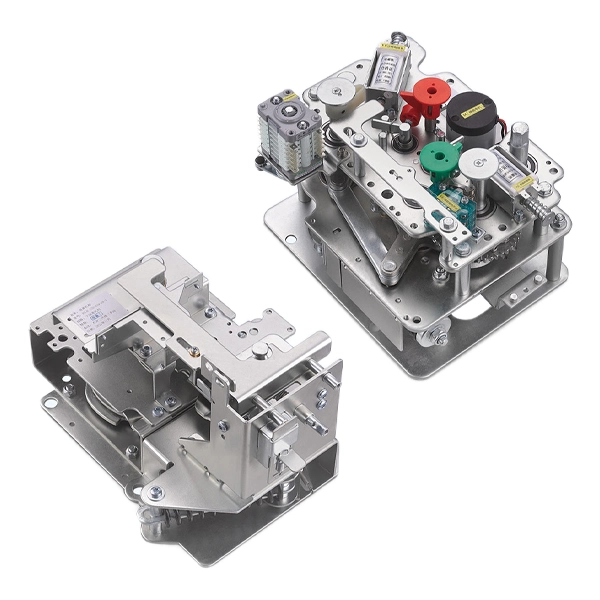

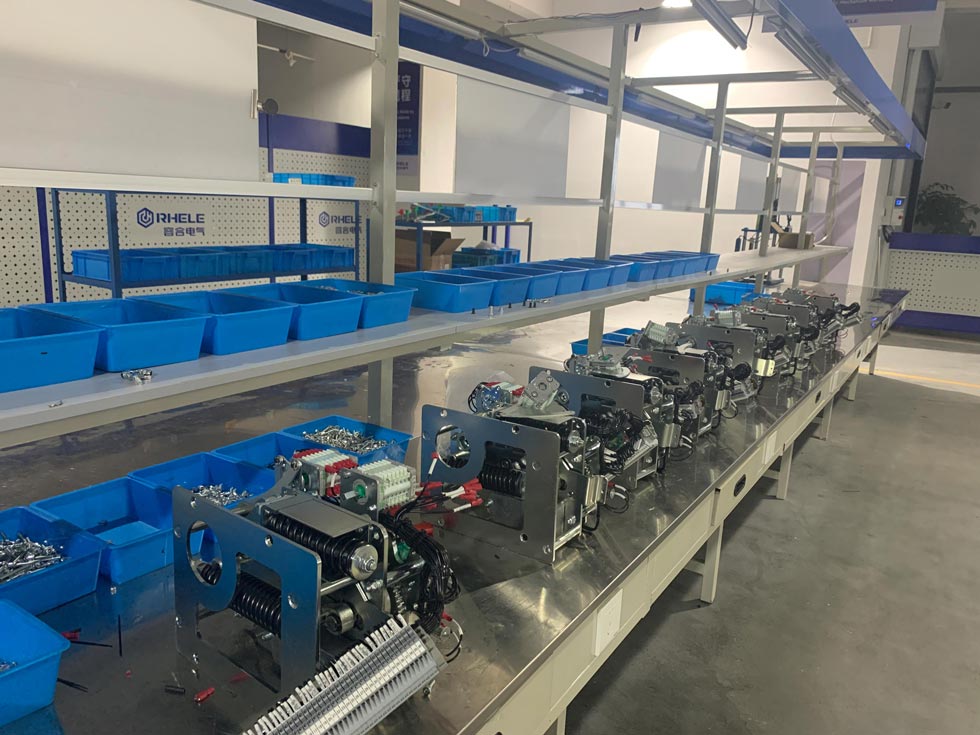

Exposição de produtos
