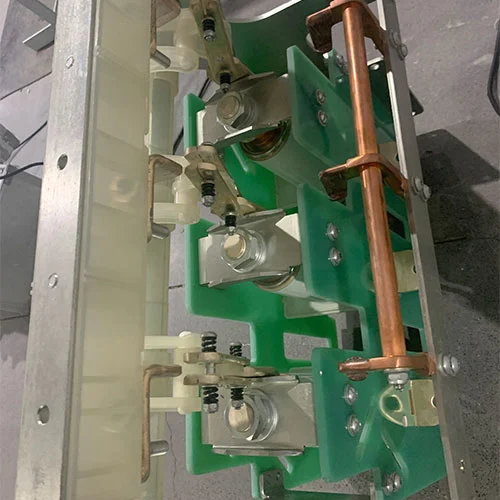

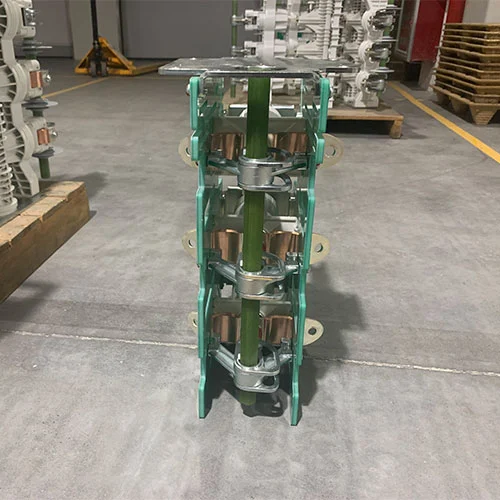

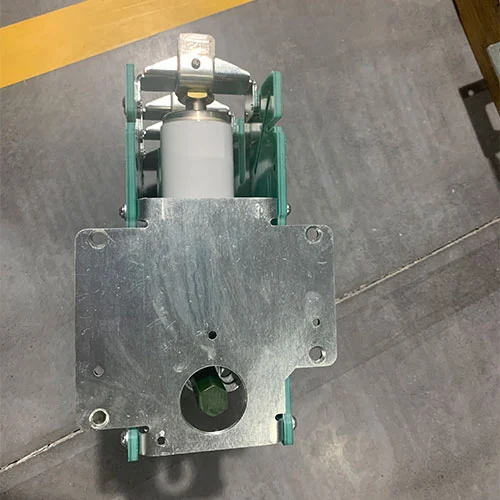

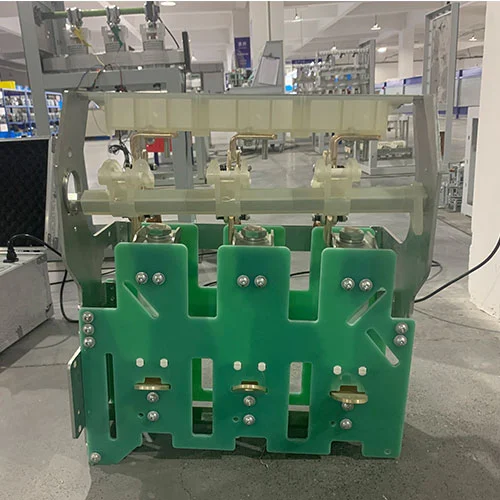

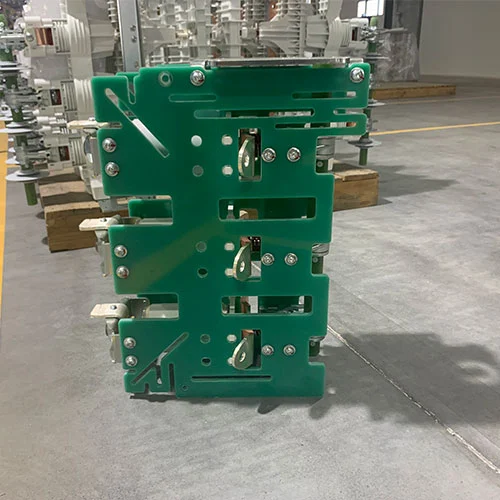

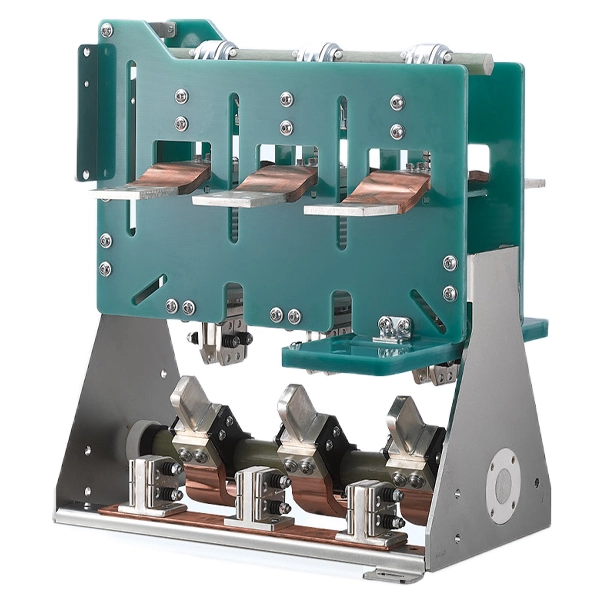

Interruptor isolador do disjuntor da unidade principal do anel 11KV

Como os disjuntores a vácuo de média tensão de 11kv da série Cotenele KDV-12D/1250-25 integrados com seccionadores são os principais componentes de RMUs e quadros de distribuição ecológicos, eles são fundamentais para garantir a confiabilidade elétrica em sistemas de energia modernos.

O VCB é o principal dispositivo de proteção que pode interromper falhas dos equipamentos de energia para evitar falhas generalizadas, mas o seccionador fornece um meio visível e seguro para isolar uma seção do circuito para manutenção.

A combinação destes dois componentes pode aumentar a segurança, poupar espaço e otimizar o desempenho de redes de distribuição de energia de média tensão, tais como instalações industriais, subestações e sistemas de energia renovável.

Modelo

Como funcionam os disjuntores a vácuo?

Uma chave isoladora do disjuntor da unidade principal de anel de 11kV é um dispositivo de comutação que usa vácuo como meio de extinção de arco para interromper a corrente.

Princípio Fundamental

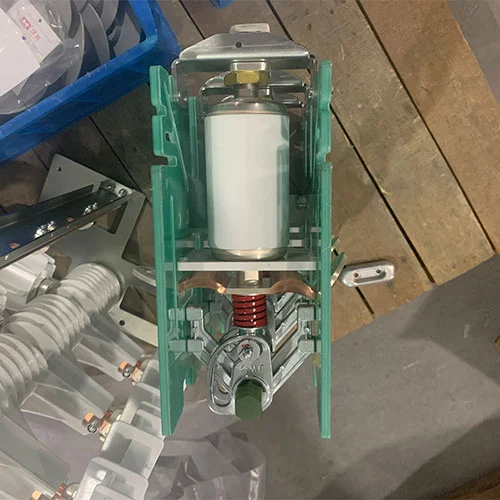

Dentro de um interruptor a vácuo selado, estão alojados contatos fixos e móveis. Em condições normais, esses contatos permanecem fechados, permitindo o fluxo de corrente.

Interrupção de falha

Quando ocorre uma falha (como um curto-circuito), o mecanismo do atuador separa os contatos. Quando os contatos se separam devido a vapores de metal ionizados, ele formará um arco elétrico

Extinção de arco

No vácuo, não há gases para sustentar o arco. Os vapores metálicos, plasma e arco são rapidamente difundidos e condensados ​​de volta às superfícies de contato. Como a rigidez dielétrica é restaurada quase instantaneamente, o arco é extinto dentro do primeiro zero de corrente, isolando a falta com segurança.

VCB vs interruptor seccionador

Embora frequentemente usados ​​em conjunto, os VCBs e as chaves seccionadoras servem a propósitos distintos em uma rede de distribuição de energia.

Quais são as vantagens deste mecanismo operacional?

Usar uma chave isoladora do disjuntor da unidade principal de anel de 11kV em um quadro de distribuição de média tensão ou unidade principal de anel de média tensão pode trazer vantagens significativas:

Segurança de manutenção aprimorada

O interruptor seccionador fornece uma lacuna de isolamento visível. Eles podem abrir a seccionadora antes que o operador técnico trabalhe em um circuito para interromper a alimentação do lado a jusante do VCB, garantindo a segurança.

Espaço e eficiência de custos

É comum integrar o seccionador com o disjuntor a vácuo em modernos painéis de manobra de média tensão, o que pode reduzir a área física em comparação com a instalação de dois dispositivos separados e autônomos. Isso é crucial para edifícios comerciais com espaço limitado e subestações compactas (CSS).

Coordenação Superior de Proteção

O VCB lida com a interrupção automática de correntes de falta perigosas, enquanto a chave seccionadora gerencia a comutação manual de cargas. Este projeto pode estender a vida útil do disjuntor a vácuo porque o VCB não é desgastado pela comutação frequente de carga.

Versatilidade em Design de Rede

Essas soluções combinadas para o disjuntor a vácuo e seccionadora podem criar uma rede de distribuição de energia robusta e flexível, como uma chave seccionadora isolada a ar que pode ser combinada com fusíveis para proteção do transformador, enquanto o VCB cuida da proteção de entrada principal.

Parâmetros Técnicos

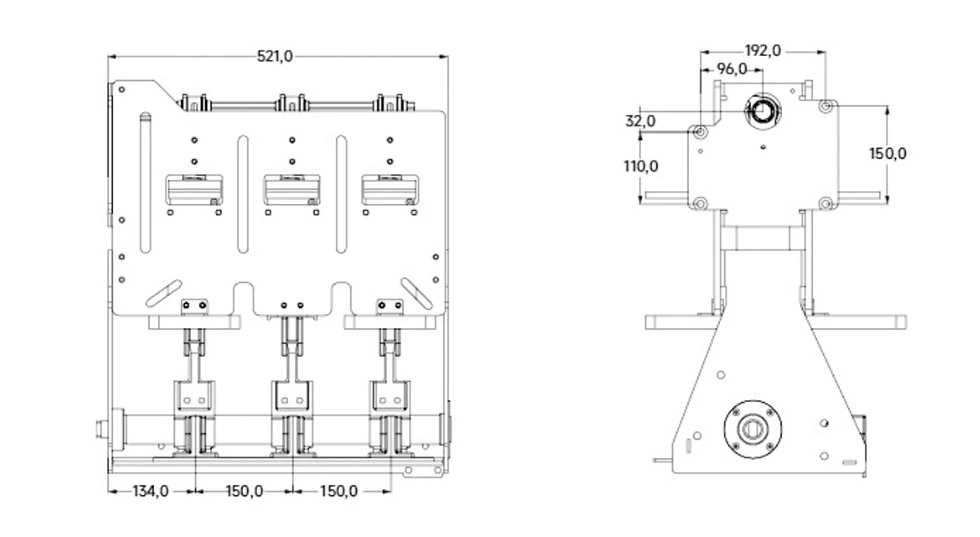

Aparência e Dimensão

Perguntas frequentes

Q1:Como comprar seus produtos?

R: Você pode entrar em contato com o serviço do nosso site ou enviar um e-mail para nós, e nos informar os parâmetros técnicos do seu projeto ou nos enviar os documentos técnicos, nós lhe enviaremos o bom preço com base nas informações do seu projeto, se você aceitou o preço, podemos assinar o contrato.
Eric: telefone/whatsapp/wechat:+86 18662318620
E-mail: info@cotenele.com

Q2: Qual é o preço de uma chave isoladora do disjuntor da unidade principal de anel de 11KV?

R: Isso depende dos requisitos específicos do seu projeto, mas tenha certeza de que ofereceremos o melhor preço e desconto com base na situação específica do seu pedido. Entre em contato conosco imediatamente se tiver o projeto relevante.

Q3: você é um fabricante ou uma fábrica?

R: Somos um fabricante que possui uma fábrica própria que cobre uma área de mais de 30.000 metros quadrados. Contenele International Trading Co., Ltd. é uma empresa de comércio internacional criada para facilitar a importação e exportação de mercadorias.

Q4: Para quais países e regiões seus produtos são exportados principalmente?

R: Nossos produtos são vendidos em mais de 50 países e regiões em todo o mundo, incluindo Rússia, Europa, África e Oriente Médio.

Q5:Como está a qualidade dos seus produtos?

R: Até agora, nossa fábrica tem mais de 10 anos de experiência na produção e desenvolvimento de disjuntores a vácuo de 12kv-40,5kv, chaves de isolamento, chaves de carga e mecanismos operacionais. Fornecemos mais de centenas de milhares de componentes principais para armários infláveis ​​e gabinetes de proteção ambiental da State Grid e de clientes nacionais e estrangeiros. A fábrica obteve a certificação do sistema de gestão de qualidade ISO9001, a certificação do sistema de gestão ambiental ISO14001 e a certificação do sistema de gestão de saúde e segurança ocupacional ISO18001.

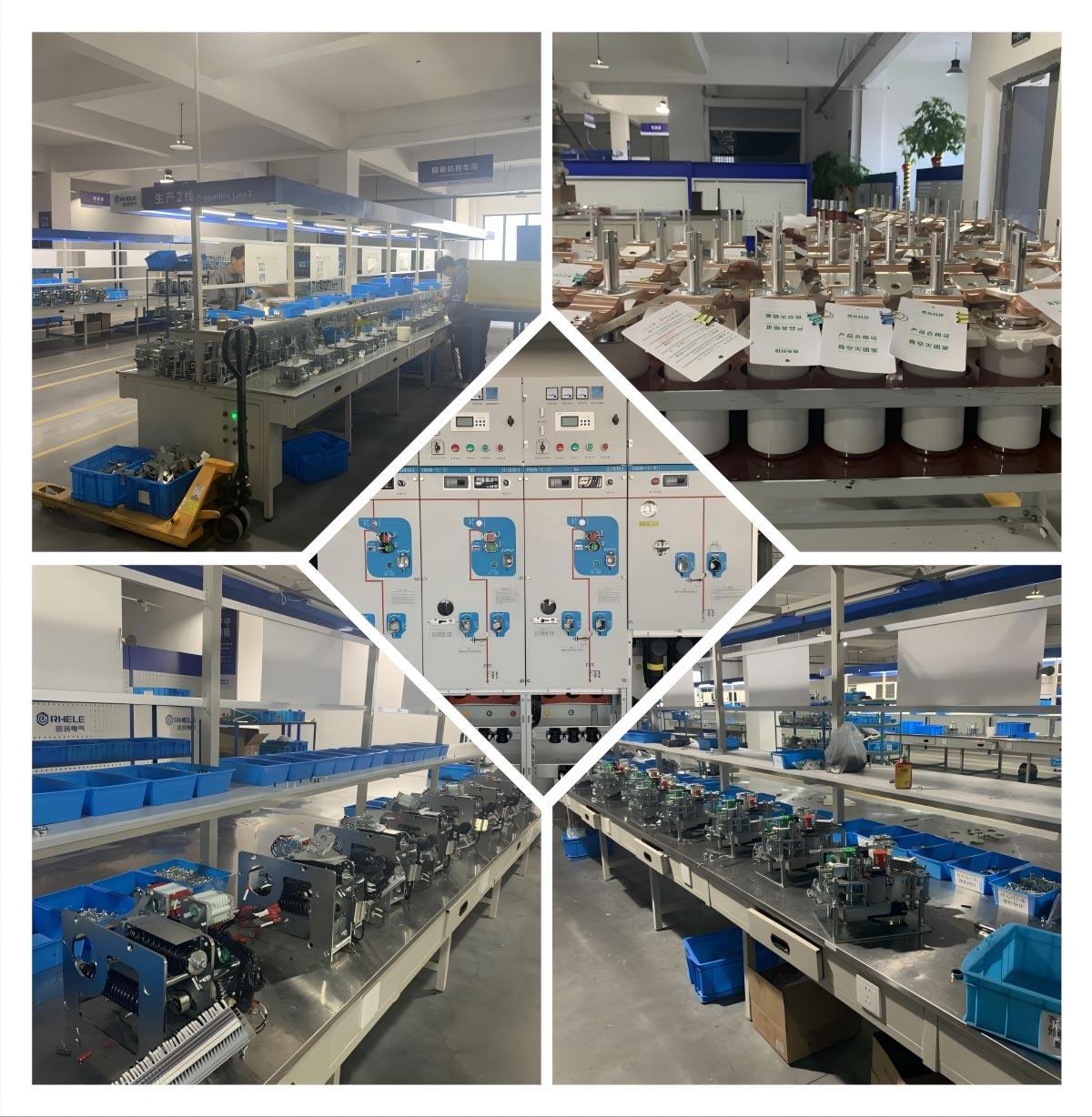

Exposição de produtos
