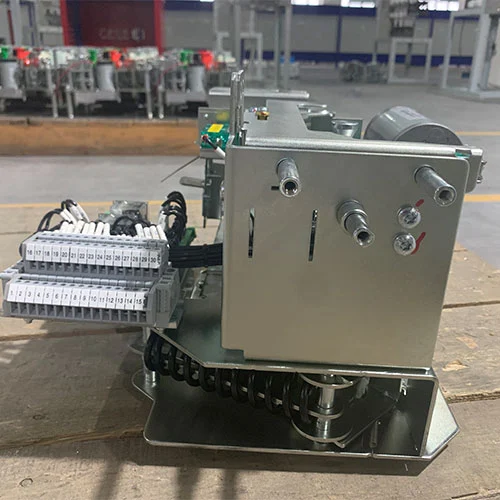

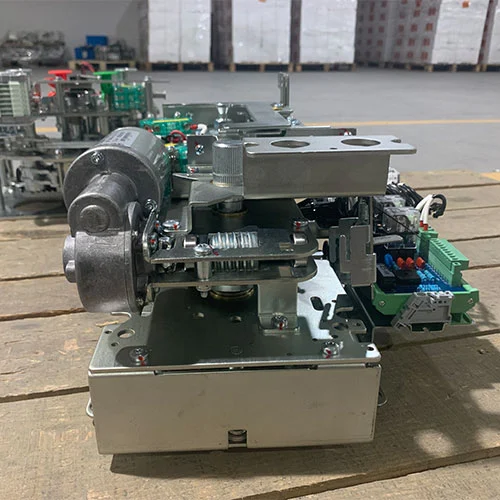

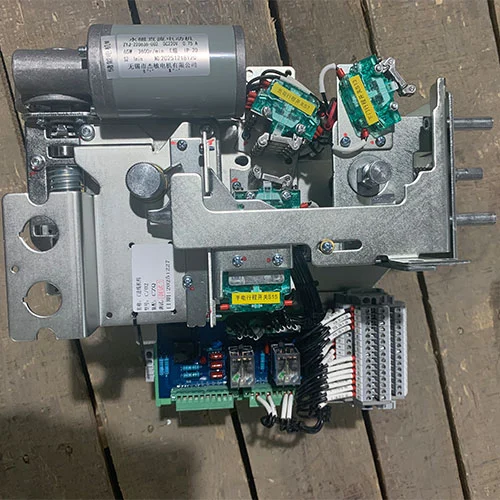

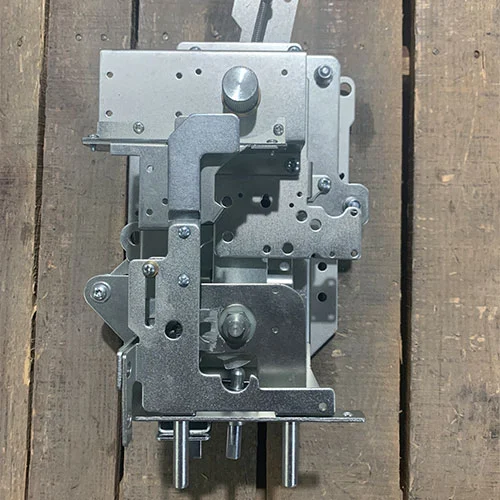

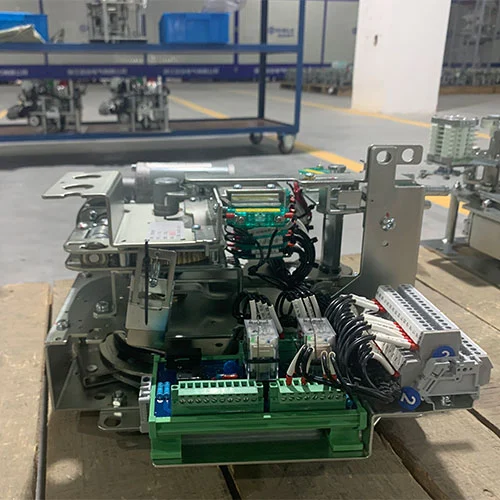

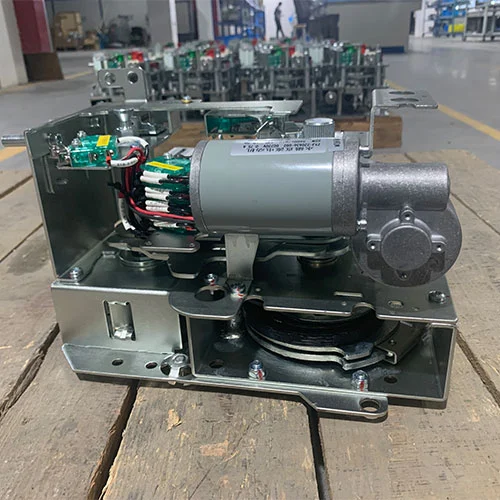

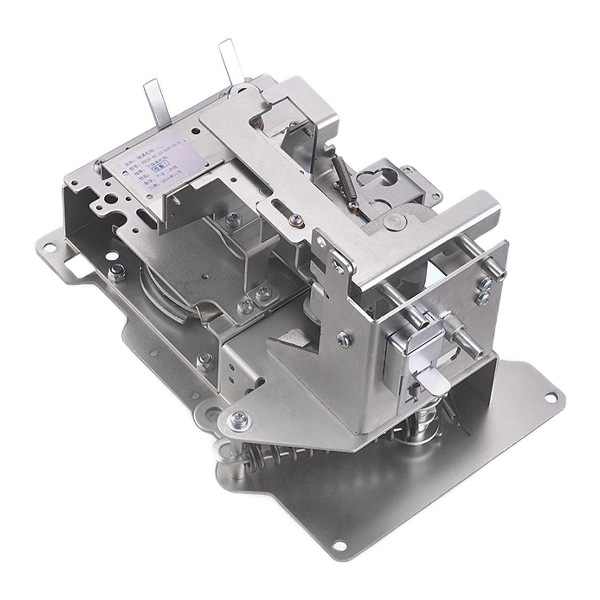

Mecanismo operacional do disjuntor de média tensão 33KV

O mecanismo operacional do disjuntor de média tensão KDCM-40.5/630-20-X 33kV é um atuador de alta confiabilidade projetado para sistemas de manobra de 12kV–40,5kV, incluindo unidades principais de anel (RMU), manobras isoladas a gás (GIS) e manobras isoladas a ar (AIS).

Projetado e fabricado pela Cotenele International Trade (Wenzhou) Co., Ltd, este mecanismo integra um sistema de energia armazenada com mola dupla (mola de tensão de fechamento + mola de compressão de abertura), garantindo desempenho de comutação rápido, estável e repetível em ambientes exigentes de distribuição de energia, como subestações, projetos de energia renovável e redes industriais.

1. Vida mecânica superior a 10.000 operações

2. Operação estável independente da velocidade do operador

3. Projetado para disjuntores a vácuo e SF₆

4. Comprovado em projetos de energia eólica, fotovoltaica, ferroviária e de mineração

Modelo de produto

Por que este mecanismo é tão crucial em projetos do mundo real?

Em sistemas de distribuição de energia de média tensão, o mecanismo operacional determina diretamente a confiabilidade do disjuntor.

Nossos projetos incluem:

Subestações 110kV

Centros de controle de energia eólica offshore

Usinas fotovoltaicas de grande escala (nível GW)

Em nossa experiência anterior em projetos, mais de 70% das falhas de disjuntores estão relacionadas à instabilidade mecânica ou atrasos operacionais.

Portanto, nosso Mecanismo de Operação do Disjuntor de Média Tensão 33kV concentra-se nas seguintes características:

Resposta consistente em alta velocidade

Durabilidade mecânica sob operações de comutação frequentes

Mecanismos de intertravamento à prova de falhas para evitar operação incorreta

Instruções de operação:

É muito importante para a segurança e longevidade do equipamento o bom funcionamento do mecanismo. As instruções a seguir descrevem os procedimentos padrão para operação manual.

A. Armazenamento de energia (carregamento)

Operação manual:Insira a alça de operação dedicada no eixo de carregamento localizado na parte inferior direita do mecanismo. Gire a alavanca no sentido horário e gire-a quando ouvir um som de 'clique' e pare. isso significa que o dispositivo de armazenamento de energia está bloqueado. Por favor, confirme se o indicador de 'carga/descarga' exibe um status de 'carga'.

Operação elétrica:Deve garantir que o circuito de controle secundário esteja correto e ligado primeiro. Quando a energia é fornecida ao atuador do disjuntor, o motor funcionará automaticamente. Pare automaticamente após a conclusão do carregamento.

B. Operação de Fechamento

Manual:Pressione o botão verde com firmeza. A mola de fechamento liberará sua energia, colocando o disjuntor na posição fechada. Observe o indicador mecânico no mecanismo para confirmar o status “Fechado”.

Elétrica:O atuador operacional fornecerá sinais elétricos para a bobina eletromagnética fechada. O pistão eletromagnético atingirá a fivela de travamento, reiniciando o atuador do disjuntor, e o processo é exatamente igual à operação manual.

C. Operação de Abertura

Manual:Pressione o botão vermelho com força. A abertura da mola liberará a energia armazenada, fazendo com que o disjuntor salte para a posição aberta.

Elétrica:Envie um sinal para a bobina solenóide de abertura (desarme shunt). O disjuntor abrirá imediatamente.

Nota de Conformidade

Todas as operações devem ser executadas em conformidade com as sequências de intertravamento quando um isolador estiver presente. O mecanismo operacional do disjuntor de média tensão 33KV foi projetado para evitar operações que possam levar a configurações de comutação perigosas. Este equipamento foi projetado de acordo com padrões internacionais, incluindo GB1984 e GB/T1985, garantindo desempenho e conformidade de segurança em redes CA de alta tensão.

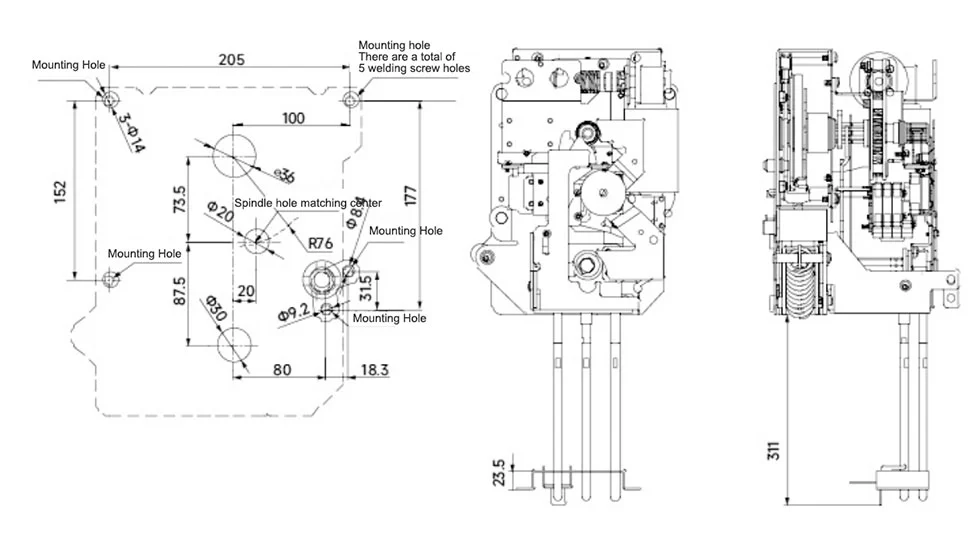

Aparência e dimensões

Conformidade e Padrões

Este mecanismo operacional foi projetado e testado de acordo com:

GB1984 - Disjuntores CA de alta tensão

GB/T1985 – Seccionadores CA de alta tensão

Combinado com certificações da empresa:

ISO9001 (Qualidade)

ISO14001 (Ambiental)

ISO45001 (Saúde e Segurança Ocupacional)

Aplicativos

Amplamente utilizado em:

Subestações de energia (sistemas 10kV–110kV)

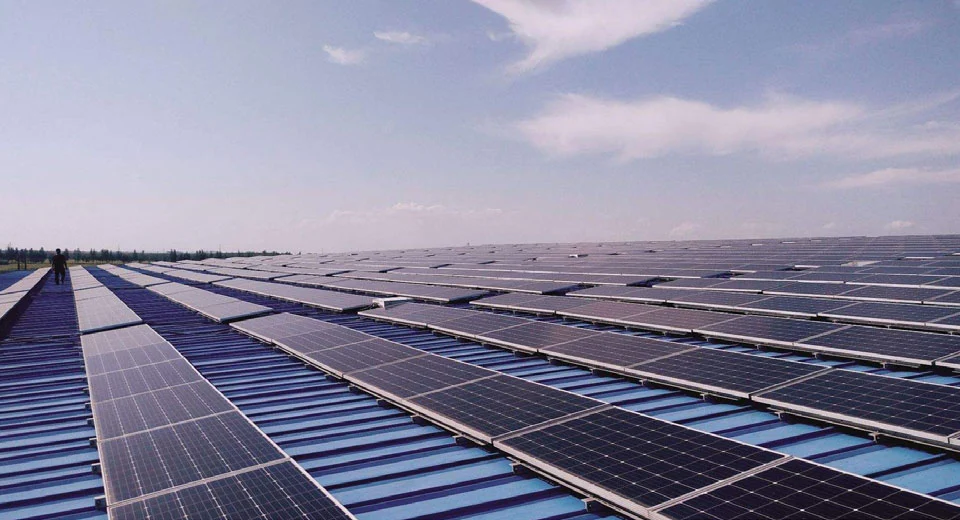

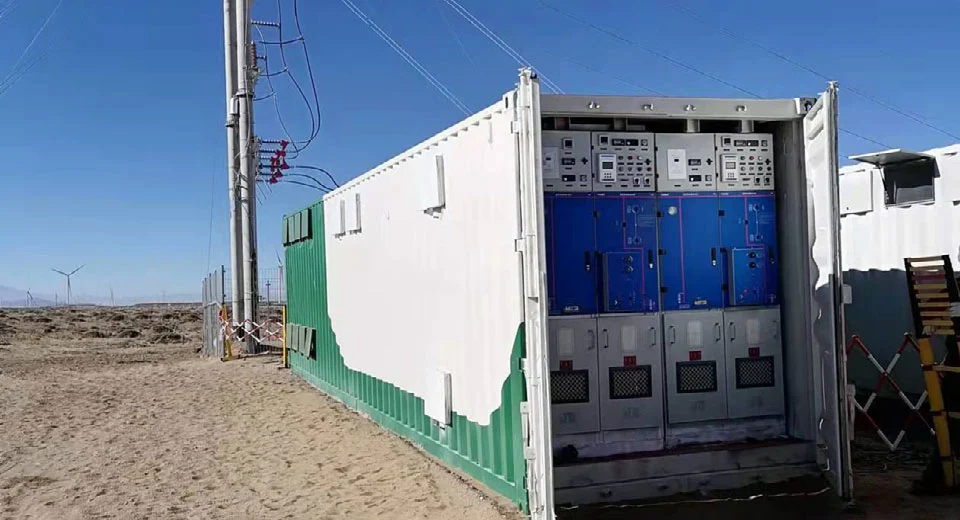

Energia renovável (parques eólicos/solares)

Fonte de alimentação ferroviária e metropolitana

Plantas petroquímicas

Mineração e indústria pesada

Por que escolher a Cotenele?

1. Capacidade real de fabricação

Base de produção de 30.000㎡

P&D interno para componentes principais de painéis de distribuição

2. Experiência comprovada em engenharia

Fornecido para:

Projetos de energia eólica

Bases fotovoltaicas (escala GW)

Projetos internacionais de subestações

3. Inovação Contínua

3 gerações de atualizações de mecanismo RHSV

Vários designs patenteados

4. Foco em tecnologia verde

Desenvolvimento de painéis ecológicos

Apoiar sistemas energéticos globais de baixo carbono

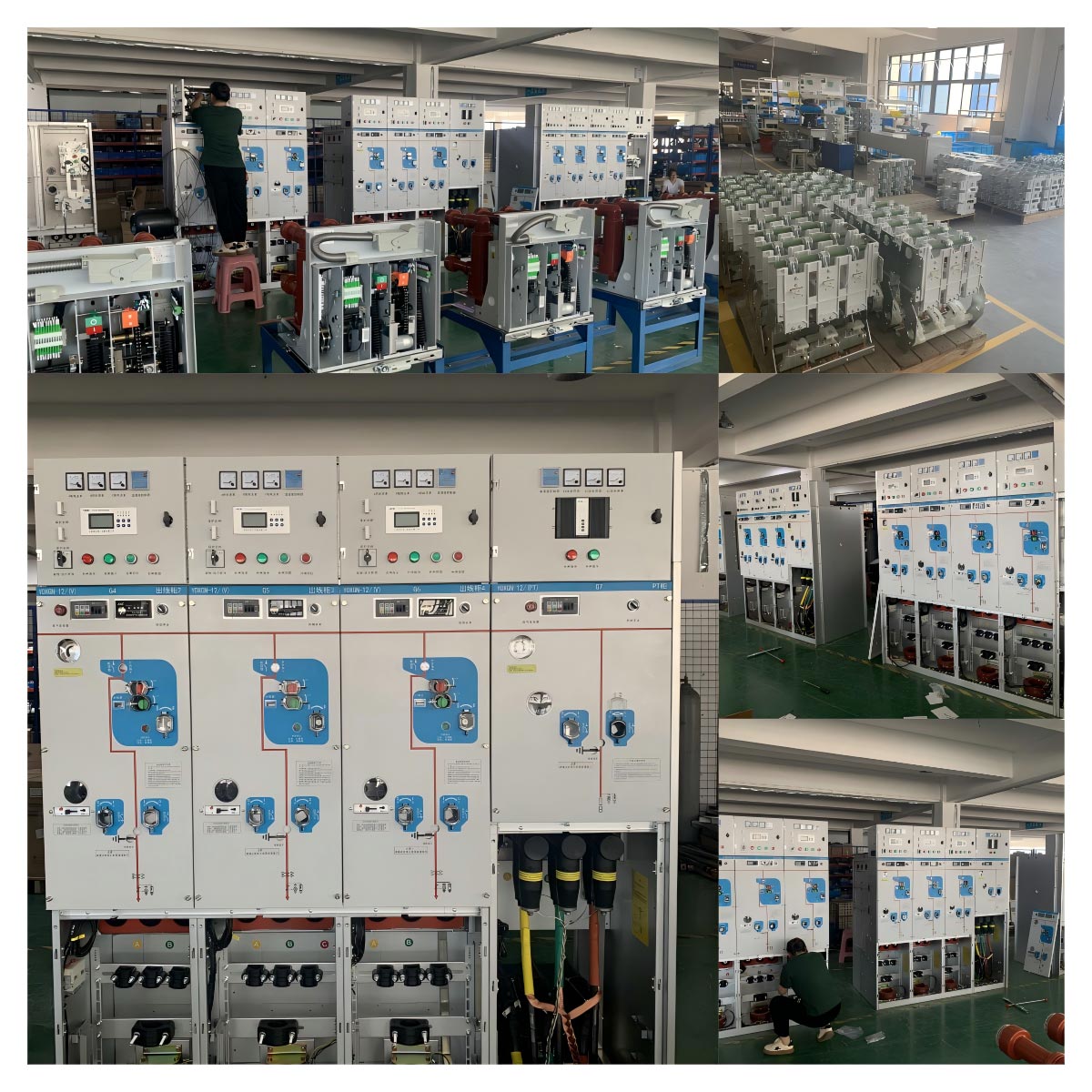

Exposição de produtos
