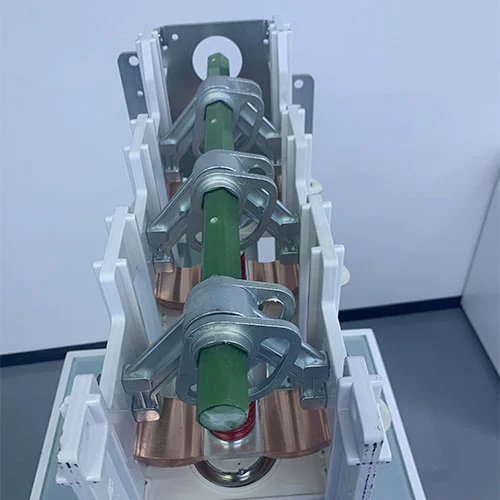

Interruptor de isolamento do interruptor do vácuo dos painéis 11KV milivolt

A confiabilidade e a sustentabilidade são as mais importantes para as unidades principais de anel e comutadores ecológicos de média tensão em sistemas modernos de distribuição de energia. A maioria das falhas dos disjuntores está associada aos seus mecanismos de operação, o que indica a importância da robustez e da confiabilidade para o mecanismo de operação. Não importa o tipo manual ou elétrico, essas chaves isolantes de disjuntor a vácuo de painéis MT de 11KV são o "músculo" que aciona o dispositivo de interrupção. O disjuntor a vácuo atua como uma reação automática a falhas, enquanto a chave seccionadora serve como um ponto de verificação manual, cuja combinação pode garantir que um circuito seja seguro para trabalhar. Estas duas componentes das RMU amigas do ambiente são fundamentais para manter uma infra-estrutura eléctrica resiliente.

Modelo de produto

Disjuntor a vácuo

Um disjuntor a vácuo (VCB) é um componente elétrico do quadro de distribuição ou unidade principal de anel no sistema de distribuição de energia, que interrompe o fluxo de corrente usando o vácuo como meio de extinção de arco. Os disjuntores a vácuo, diferentemente dos disjuntores que dependem de óleo ou gás (como SF₆), um VCB abriga seus contatos fixos e móveis dentro de um interruptor a vácuo selado.

Quando ocorre uma falha, os contatos se separam e criam um arco elétrico. Devido ao ambiente circundante ser um vácuo, não há gases para ionizar e sustentar o arco. O arco é rapidamente extinto à medida que o vapor metálico dos contatos se condensa, restaurando a rigidez dielétrica quase instantaneamente. Este processo é altamente eficiente, rápido e ecologicamente correto. Os VCBs são usados ​​predominantemente em aplicações de média tensão (3kV a 40,5kV) e têm as vantagens de longa vida útil, baixa manutenção e capacidade de lidar com operações de comutação frequentes.

Interruptor seccionador

Uma chave seccionadora é um componente central da RMU ecologicamente correta, que fornece duas funções principais. Primeiro, essa chave pode criar, transportar e interromper com segurança a corrente de carga normal de um circuito. Em segundo lugar, na posição aberta, esta chave de isolamento fornece um grau específico de isolamento, criando um ponto de desconexão visível e seguro para manutenção ou solução de problemas.

Embora possa lidar com correntes operacionais normais, uma chave seccionadora não foi projetada para interromper altas correntes de falha (como curtos-circuitos). Ele deve ser capaz de suportar essas altas correntes por um curto período, mas depende de um fusível ou disjuntor a montante para realmente eliminar a falha. Eles são essenciais para seccionar cabos, transformar transformadores e isolar unidades de rede em anel e podem ser isolados a ar ou a gás (SF₆ou livre de SF₆) para ocupar um espaço compacto.

Principais diferenças entre um disjuntor a vácuo e uma chave seccionadora

Embora ambos sejam dispositivos de comutação, suas funções principais são distintas:

Parâmetros técnicos do disjuntor a vácuo com chave seccionadora

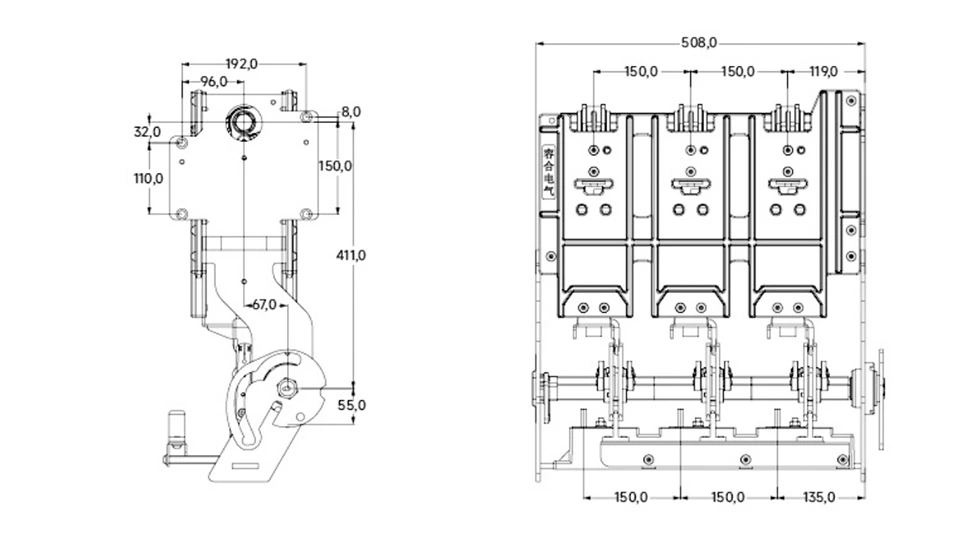

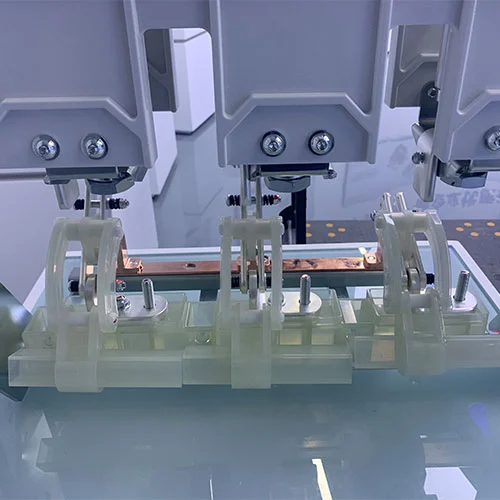

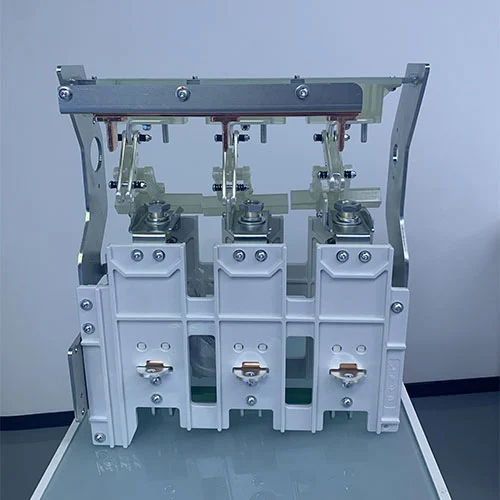

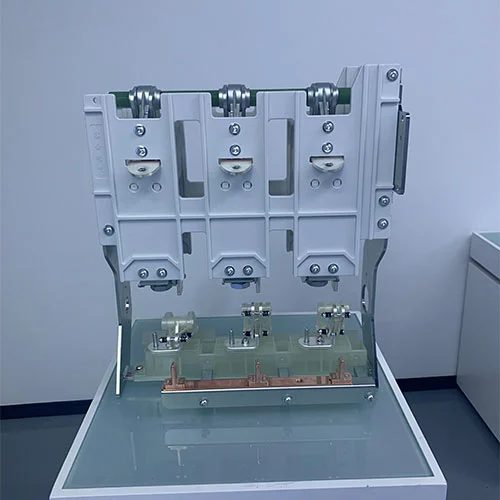

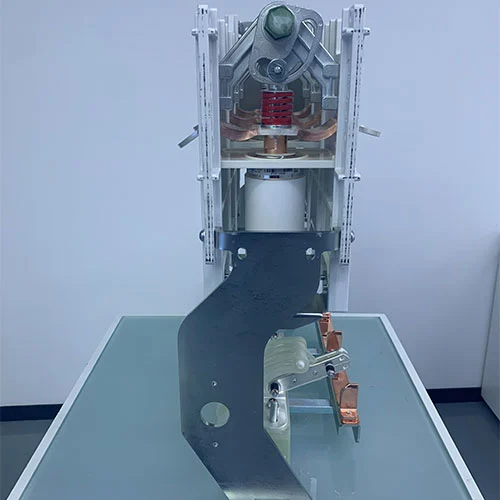

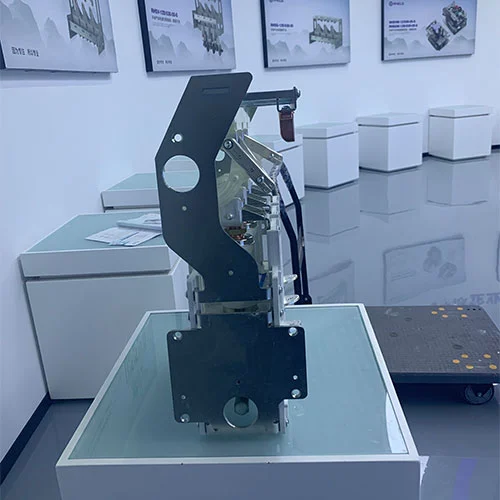

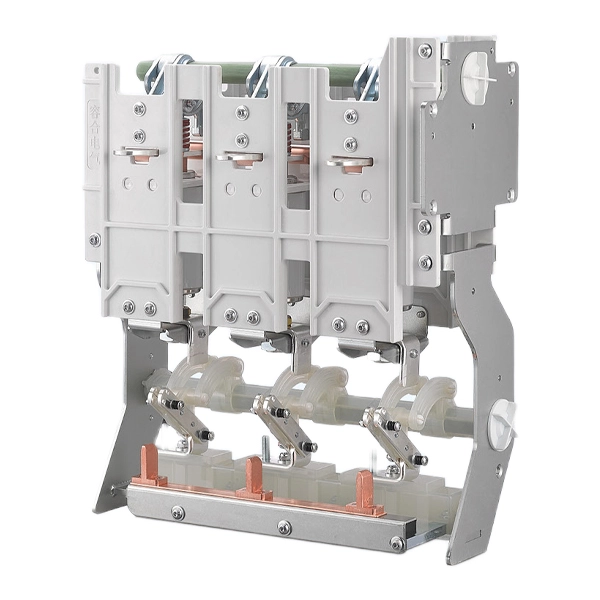

Aparência e Dimensão

Perguntas frequentes

1. Por que é utilizado vácuo para extinguir o arco em uma VCB?

O vácuo é um meio de extinção de arco incrivelmente eficaz porque quase não possui partículas para ionizar. Quando o ponto de contato do disjuntor a vácuo se separar, o arco será formado por vapor metálico. Em um ambiente de vácuo, esse vapor condensará rapidamente na superfície de contato, ionizando a lacuna de contato e evitando que o arco reacenda. Este processo pode ser concluído em milissegundos.

2. Uma chave seccionadora pode ser usada como dispositivo de proteção independente?

Não. Uma chave seccionadora é um dispositivo de comutação e isolamento, não um dispositivo de proteção. Não pode interromper correntes de curto-circuito. Para proteção completa, deve ser utilizado em série com um dispositivo de interrupção de corrente de falta, como um conjunto de fusíveis (formando uma combinação chave-fusível) ou com um disjuntor.

3. Como a chave de isolamento do disjuntor a vácuo dos painéis MT de 11KV afeta o controle e protege um disjuntor ou seccionador?

O mecanismo de operação do disjuntor a vácuo ou chave seccionadora armazena e libera a energia necessária para abrir e fechar os contatos do disjuntor. que é a parte mais propensa a falhas de uma chave do quadro. Um mecanismo operacional confiável, como o mecanismo operado por mola descrito para o RHV-12D/630-20, garante velocidades e forças consistentes de abertura e fechamento, que são muito importantes para interromper falhas com segurança e alcançar longa vida mecânica (mais de 10.000 operações).

4. Quais são as principais vantagens de usar um VCB em vez de um disjuntor SF₆?

A principal vantagem é o respeito ao meio ambiente. O gás SF₆ é um potente gás de efeito estufa que não contribui para a proteção ambiental. Os VCBs usam vácuo como meio de extinção de arco, que é ambientalmente inofensivo. Além disso, os VCBs geralmente requerem menos manutenção e têm uma construção mais simples, pois não necessitam de sistemas para gerenciar a pressão ou decomposição do gás.

5. Em uma aplicação típica, como um VCB e uma chave seccionadora funcionam juntos?

Considere um esquema de distribuição de energia industrial. Um VCB no alimentador de entrada protege toda a instalação contra falhas. Para um motor grande específico, um interruptor seccionador pode ser instalado localmente. Em condições normais, o operador usa a chave seccionadora para dar partida e parar o motor. Se ocorrer uma falha no quadro de distribuição de média tensão ou na RMU ecológica do sistema de distribuição de energia, o VCB a montante desarmará para eliminar a falha. Quando a falha for resolvida, o operador poderá abrir com segurança a chave seccionadora local para fornecer um ponto de isolamento visível antes de realizar manutenção no dispositivo elétrico.
