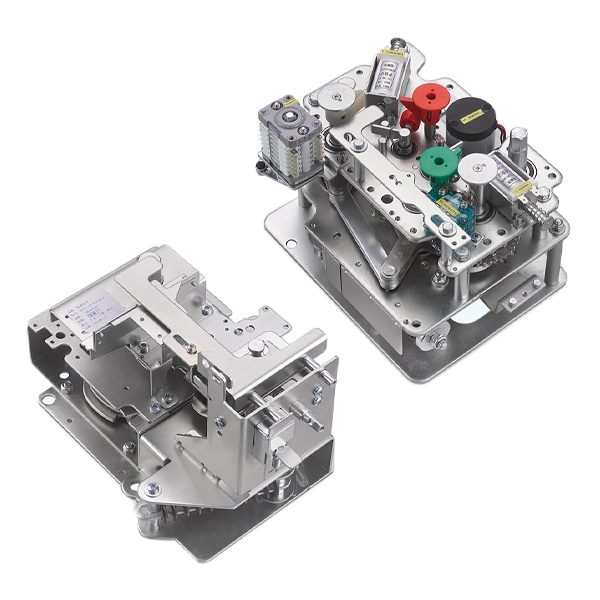

Mecanismo de operação elétrica 11KV para interruptor de isolamento do disjuntor

O mecanismo de operação elétrica de 11KV para chave isolante de disjuntor é um sistema de acionamento combinado usado em comutadores de média tensão para controlar ambos:

Comutação do disjuntor (interrupção de carga e falta)

Operação do interruptor de isolamento (isolamento visível seguro)

Ele atua como a unidade principal de execução do conjunto de manobra, garantindo operações de comutação precisas, seguras e coordenadas.

Aplicativo

O mecanismo de operação elétrica 11KV para interruptor de isolamento de disjuntor é amplamente utilizado em:

Redes de distribuição de energia

Unidades principais de anel (RMU)

Aparelhagem isolada a gás (GIS / C-GIS)

Projetos de energia eólica e solar

Sistemas ferroviários e metroviários

Sistemas de energia industriais e de mineração

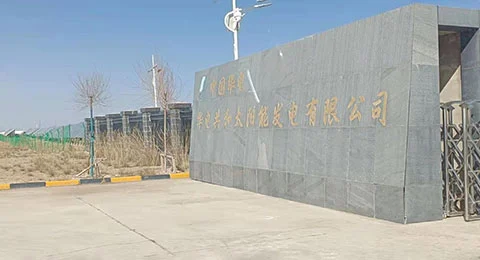

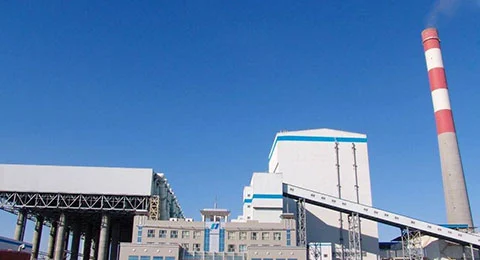

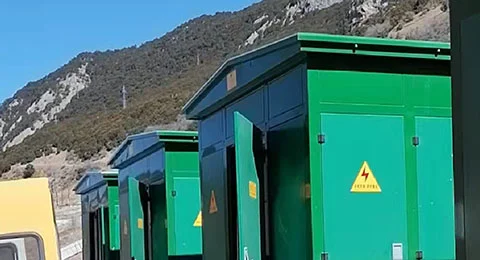

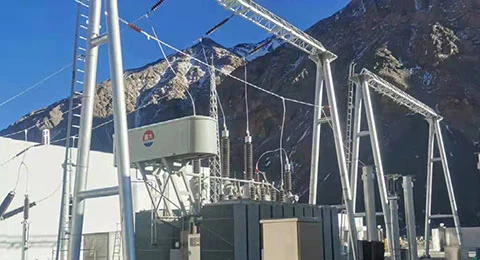

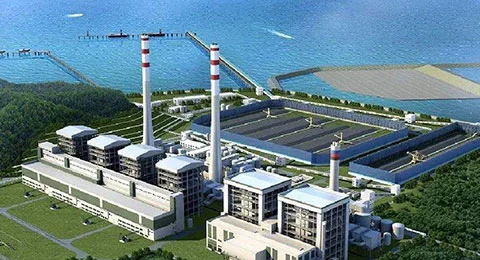

Casos de Projeto

Os mecanismos Cotenele foram aplicados em:

Projetos de Subestações 110kV

Projeto de energia eólica offshore da CR Power

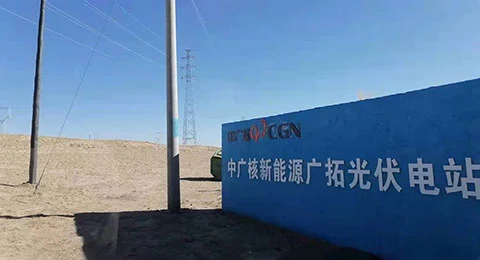

Base Fotovoltaica Qinghai 1600MW

Sistema de energia ferroviária Sichuan-Tibete

Expansão da Subestação de 110kV no Tajiquistão

Modelo e significado

O que é um mecanismo operacional de disjuntor?

Um mecanismo de operação do disjuntor é um sistema de operação mecânica usado para abrir e fechar os contatos do disjuntor por meio da criação, armazenamento e liberação de energia. A principal função deste mecanismo de operação é garantir uma resposta rápida a falhas elétricas, como curtos-circuitos e condições de sobrecorrente, isolando rapidamente as seções afetadas para evitar danos ao sistema.

Os mecanismos de operação devem sempre ser capazes de desarmar o disjuntor, independentemente das condições externas. Com base nos requisitos de força, os disjuntores podem apresentar mecanismos individuais por fase ou um único mecanismo operando todas as três fases simultaneamente. O mecanismo compreende três subsistemas essenciais: o meio de armazenamento de energia, o circuito de atuação e os sistemas de intertravamento.

Existem vários mecanismos operacionais diferentes

O mecanismo de operação por mola adota molas para armazenar a energia mecânica. Normalmente, o motor elétrico carrega a mola de fechamento, que é fixada em estado comprimido por um mecanismo de travamento. Assim que um sinal de fechamento for recebido, a trava será liberada, permitindo que a mola faça com que os contatos fechem enquanto carrega a mola de desarme. A mola de fechamento será recarregada novamente para operações subsequentes imediatamente.

O dispositivo hidráulico utiliza gás pressurizado para guiar o fluxo de óleo e acionar a biela conectada ao disjuntor. Os sistemas pneumáticos utilizam ar comprimido como fonte de energia, enquanto os dispositivos magnéticos utilizam bobinas eletromagnéticas ou eletroímãs, cuja tensão aumenta com o aumento da corrente. Alguns projetos combinam força eletromagnética com auxílio de mola.

A pesquisa de disjuntores CIGRE de 2005 enfatizou a importância crucial dos dispositivos operacionais, que descobriu que 70% das falhas de componentes estavam relacionadas a dispositivos operacionais, e mais de 50% das principais falhas de disjuntores também foram causadas por isso.

O que é um mecanismo de operação de chave isolante?

Um seccionador (também conhecido como chave de isolamento) é o componente principal de uma unidade principal de anel de média tensão. Esse tipo de chave pode fornecer isolamento visível de circuitos elétricos para fins de manutenção e segurança. Os seccionadores são diferentes dos disjuntores, os seccionadores não são projetados para interromper correntes de carga ou correntes de falta, mas operam quando o circuito já está desenergizado.

Os mecanismos operacionais do seccionador convertem a entrada manual ou motorizada no movimento mecânico preciso necessário para abrir ou fechar os contatos principais. As principais características desses mecanismos de operação de chaves seccionadoras são que suas velocidades de operação são inferiores às dos mecanismos de operação de disjuntores e fornecem a posição de contato visível.

Os mecanismos seccionadores modernos geralmente incorporam

Cinemática multi-movimento:Muitos projetos empregam movimentos compostos onde a lâmina principal primeiro desce para a posição horizontal antes de girar para aplicar pressão de contato nas extremidades da dobradiça e da mandíbula. Este projeto de contato de "loop reverso" acomoda altas correntes de curto-circuito.

Operação manual independente:Mecanismos avançados permitem operação manual frontal e lateral sem necessidade de aparelhos adicionais. Os designs das rodas excêntricas com protuberâncias opostas permitem uma operação suave, independentemente da velocidade do operador, garantindo desempenho mecânico consistente.

Indicação de posição:Os contatos auxiliares dentro do mecanismo de acionamento fornecem indicação remota de posição, essencial para sistemas modernos de controle de supervisão.

Os mecanismos seccionadores podem ser configurados para operação unipolar ou tripolar, com hastes de acoplamento interligando os polos quando um único acionamento é empregado. A estrutura, normalmente de aço galvanizado por imersão a quente, monta os isoladores e os elementos rotativos, garantindo durabilidade a longo prazo.

Características dos mecanismos combinados de disjuntores e seccionadores

Na moderna rede de distribuição de energia, a combinação de mecanismos de operação de disjuntores e seccionadores para a RMU de média tensão e painéis ecológicos é uma tecnologia comum. O Mecanismo de Operação Elétrica 11KV para Chave Isoladora de Disjuntor para quadros ecológicos fabricados pela Cotenele, oferecendo diversas características distintivas:

Sequências cinemáticas integradas:Mecanismos combinados coordenam o tempo entre a operação do disjuntor e o movimento da seccionadora. Durante as operações de abertura, o seccionador separará os contatos após a conclusão da interrupção do arco, enquanto as operações de fechamento verificam o alinhamento adequado antes do fechamento do contato principal.

Intertravamento mecânico compacto:Os projetos integrados incorporam intertravamentos integrados que evitam sequências operacionais inadequadas. Por exemplo, o mecanismo pode impedir a operação do seccionador enquanto o disjuntor transporta corrente ou bloquear o religamento até que o isolamento esteja completo. Isto satisfaz os requisitos de “cinco prevenção” para sistemas de distribuição.

Armazenamento de energia baseado em mola:Muitos mecanismos combinados utilizam molas de tensão operando sobre pontos centrais para controlar as ações de fechamento, enquanto as molas de compressão gerenciam a energia de abertura. A vida mecânica desta configuração pode exceder 10.000 ciclos. O princípio da energia armazenada pode garantir que a velocidade operacional do mecanismo de operação permaneça independente da ação do operador, o que garantirá um desempenho consistente de interrupção de falta.

Capacidade de religamento:A combinação moderna dos mecanismos de operação dos disjuntores e seccionadores suporta sequências de religamento automático. Ambos os mecanismos de operação de dois componentes armazenam energia suficiente para operações de fechamento-abertura-fechamento sem exigir recarga intermediária.

Otimização de espaço:A combinação destes dois mecanismos de operação é adequada para RMU de tamanho compacto. Por exemplo, a largura das RMUs Contenele é de 375 mm, estas configurações alcançam poupanças de espaço significativas em comparação com produtos de outros fabricantes e são adequadas para instalação em ambientes urbanos com espaço limitado.

Conformidade com padrões internacionais:Os mecanismos combinados desses dois mecanismos de operação de chave estão em conformidade com os padrões, incluindo GB1984-2014 para disjuntores CA de alta tensão e GB/T 1985-2023 para seccionadores e chaves de aterramento.

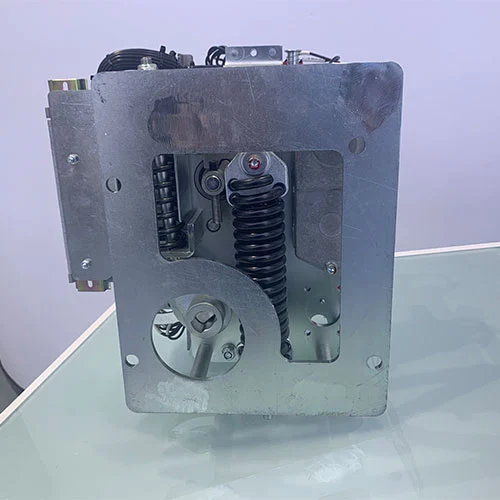

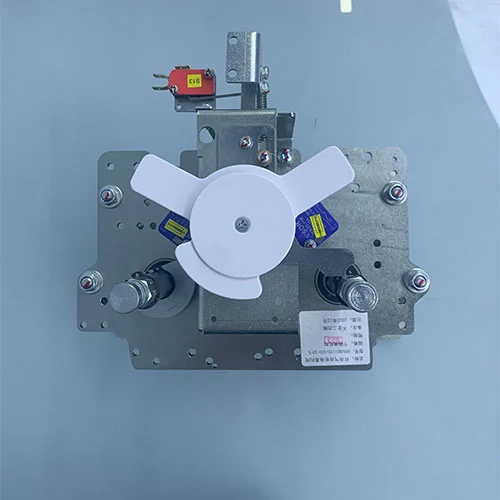

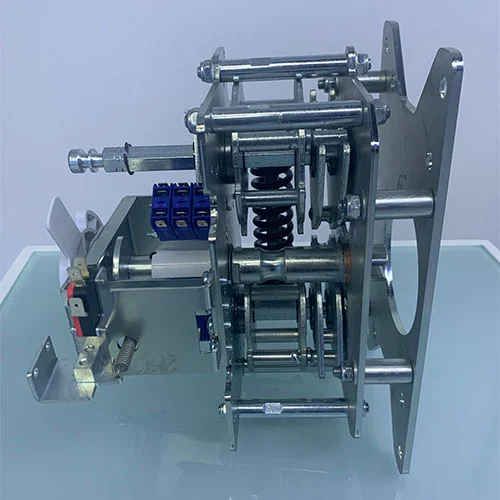

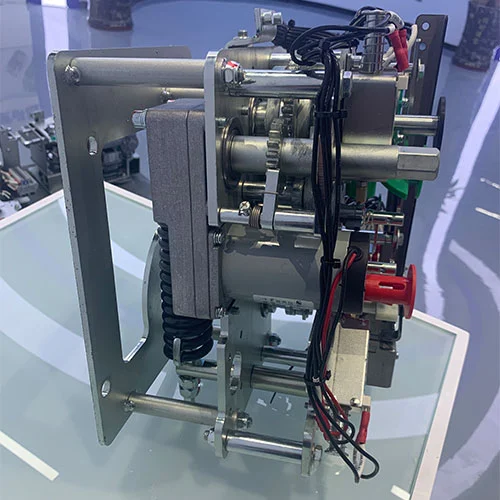

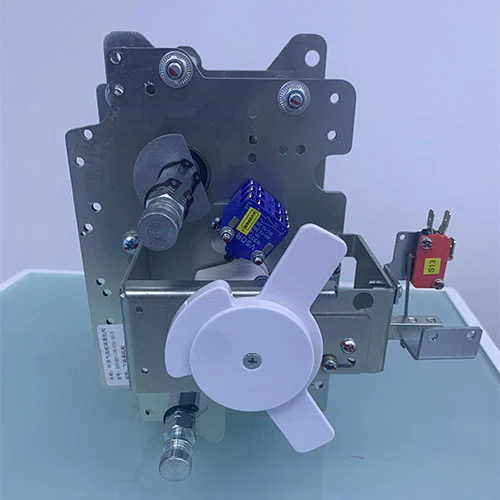

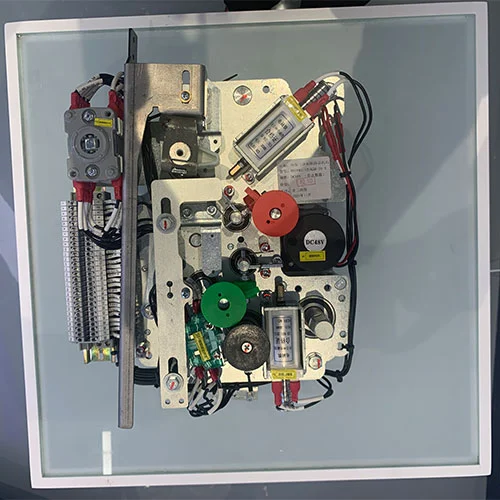

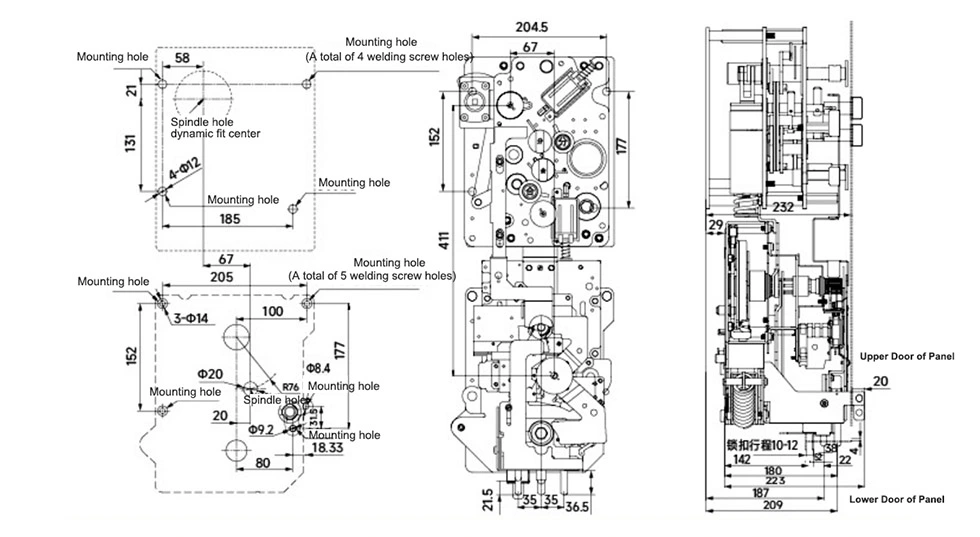

Aparência e Dimensões

Sobre nós

Cotenele Comércio Internacional (Wenzhou) Co., Ltd:

Base de fabricação de 30.000㎡

Foco nos componentes principais do painel de manobra de 12kV–40,5kV

Certificação ISO9001 / ISO14001 / ISO45001

Reconhecida como Fábrica Verde (2025)

Envio e Transporte

Exposição de produtos
