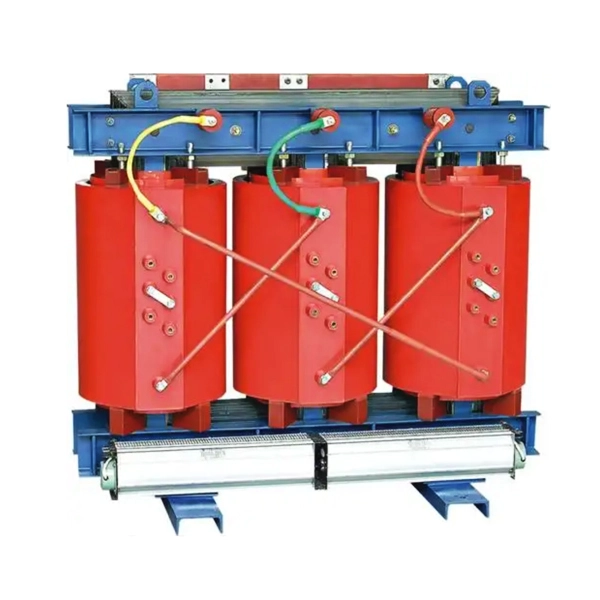

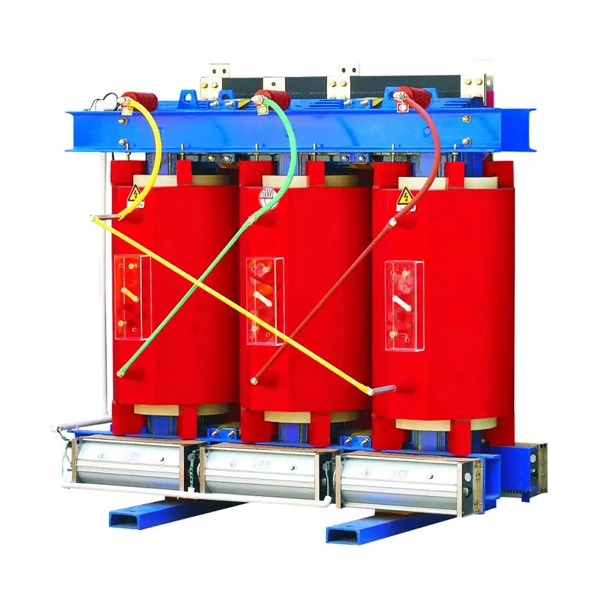

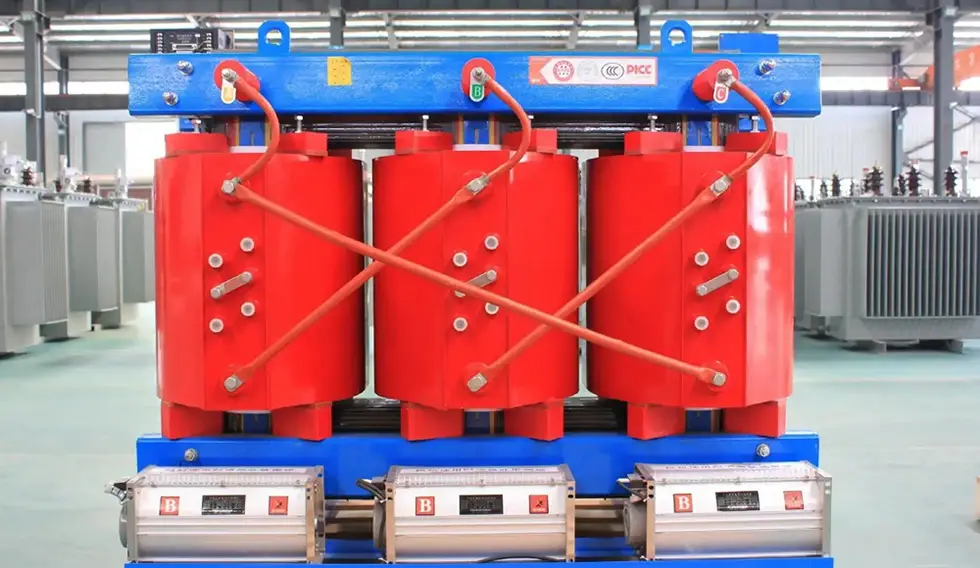

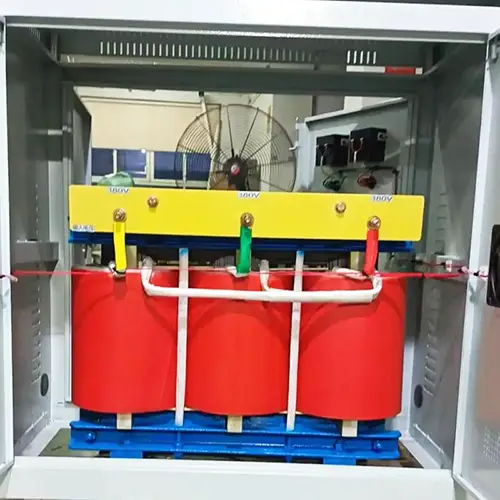

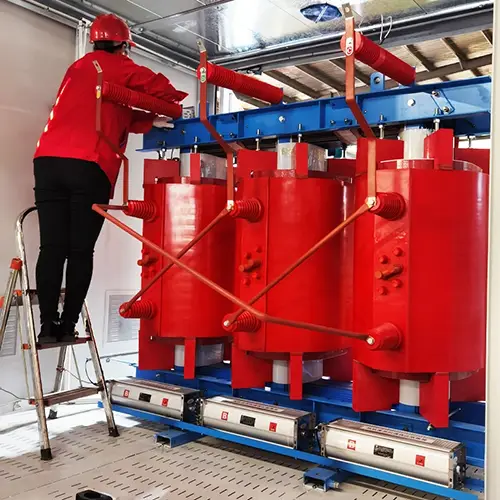

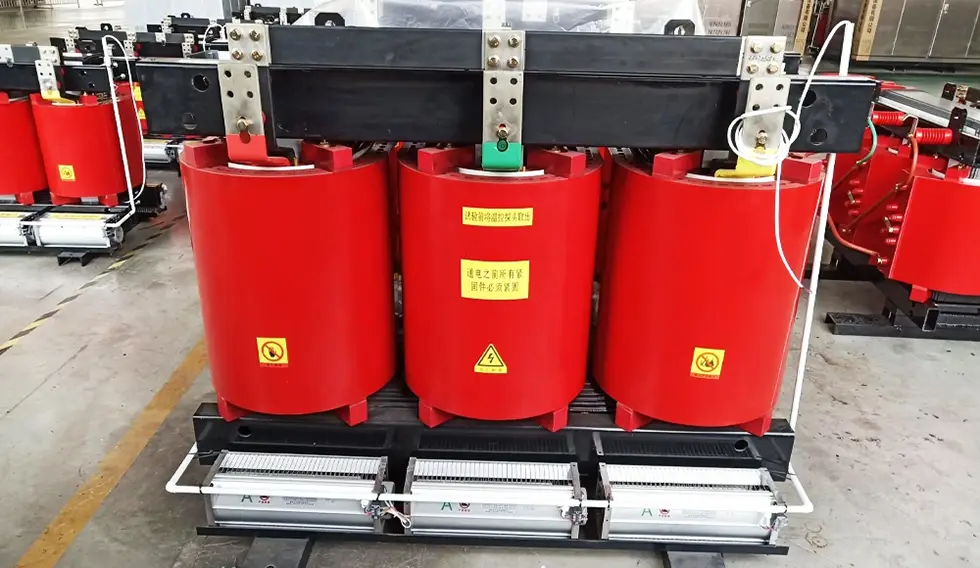

Transformador de potência tipo seco 36KV

Durante muitos anos, como grande exportador e fabricante de transformadores na China, a Cotenele forneceu produtos confiáveis ​​e estáveisTransformador de potência tipo seco 36KVpara clientes em países e regiões como África, Europa e Oriente Médio, e recebeu elogios unânimes dos clientes. Os transformadores de potência tipo seco Cotenele série 36kV possuem as características debaixa perda, baixo ruído, proteção contra raios, alta tolerância a curto-circuito e bela aparência. O produto possui processos avançados de montagem e fabricação, acessórios confiáveis ​​e de excelente qualidade. Possui quatro funções remotas:comunicação remota, teste remoto, ajuste remoto e controle remoto. Através do controle remoto do computador, o monitoramento remoto da estação de energia pode ser alcançado sem a necessidade de trabalho no escritório no local. Todos os transformadores de potência do tipo seco da série 36KV da Cotenele atendem aos padrões internacionais e nacionais, comoGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018etc.

Condições de serviço dos transformadores de potência tipo seco 36KV

Principais parâmetros técnicos

Parâmetros técnicos do transformador tipo seco SC (B) série 10 36kV (35/0,4kV)

Parâmetros técnicos do transformador tipo seco SC (B) 10 série 36kV (35/10kV)

Parâmetros técnicos do transformador tipo seco SC (B) 11 série 36kV

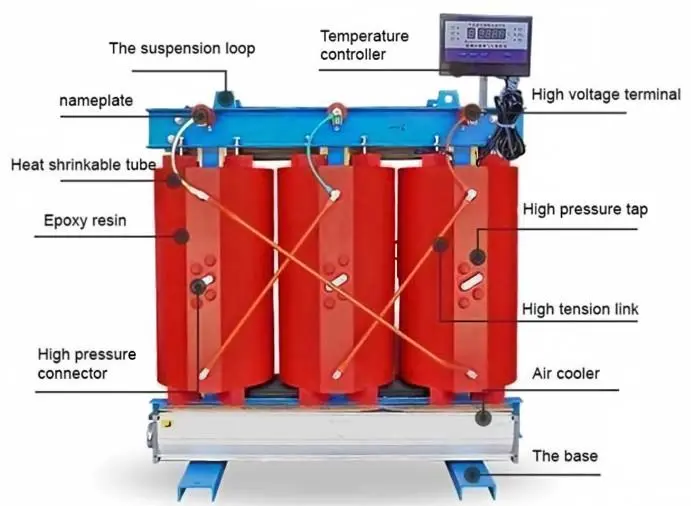

Estrutura interna para transformadores de potência tipo seco série 36kV

Um transformador do tipo seco de 35kV consiste principalmente nos seguintes componentes:

1. Núcleo

Feito de chapas de aço silício laminadas a frio, de alta qualidade e alta permeabilidade, montadas em um arranjo de volta escalonada de esquadria completa de 45°. A superfície do núcleo é encapsulada com resina epóxi para reduzir o fluxo parasita, melhorar a distribuição do circuito magnético e diminuir o ruído do núcleo, perda sem carga e corrente sem carga.

2. Enrolamento de alta tensão

O enrolamento de alta tensão adota uma estrutura cilíndrica seccionada em camadas ou multicamadas para reduzir significativamente a tensão entre camadas. Isso émoldado a vácuo com resina epóxi preenchidapara minimizar descargas parciais e melhorar o desempenho elétrico. O pré-impregnado epóxi DMD é usado entre as camadas e um pano de malha de fibra de vidro é aplicado na superfície para aumentar a resistência mecânica e a capacidade de suportar curto-circuito.

3. Enrolamento de baixa tensão

O enrolamento de baixa tensão usa uma estrutura enrolada em folha com dutos de resfriamento axiais para melhorar a dissipação de calor. As extremidades são encapsuladas com resina epóxi e totalmente curadas para formar uma montagem sólida.

4. Sistema de Isolamento

Resina epóxi ou outros compostos de resina são usados ​​​​como isolamento principal. Os enrolamentos são fundidos sob vácuo e, após a cura, formam uma estrutura monolítica robusta.

5. Resfriamento e monitoramento de temperatura

Equipado com dispositivos de refrigeração (resfriamento por ar natural ou resfriamento por ar forçado) e sensores de temperatura, podendo ser equipado com um abrangente sistema de detecção e proteção de temperatura.

6. Outros componentes

Saídas de buchas de alta tensão, alças de elevação, estruturas de fixação superior e inferior, terminais de baixa tensão, placa de identificação, conectores de derivação, etc.

Características do produto de transformadores de potência do tipo seco da série 36kV

1. À prova de fogo e retardador de chamas:A resina epóxi é inerentemente incombustível e não suporta fogo; sem risco de explosão.

2. Ecologicamente correto:Nenhum óleo é usado, portanto não há risco de contaminação por óleo.

3. Alta resistência mecânica:Os enrolamentos fundidos em resina são robustos e oferecem forte capacidade de resistência a curto-circuitos.

4. Excelente desempenho elétrico:Baixos níveis de descarga parcial e altos níveis de resistência a impulsos (raios e manobras).

5. Baixas perdas e baixo ruído:O aço silício de alta qualidade e o empilhamento avançado do núcleo reduzem as perdas sem carga e o ruído audível.

6. Boa capacidade de sobrecarga:O isolamento Classe F ou H proporciona alta resistência térmica e permite operação com sobrecarga significativa.

7. Resistente à umidade e poeira:A superfície do enrolamento é revestida com verniz anticorrosivo, garantindo desempenho estável em ambientes empoeirados ou úmidos.

8. Fácil manutenção:Sem manuseio de óleo; após um desligamento prolongado, apenas um simples tratamento de secagem é necessário. Essencialmente livre de manutenção.

9. Compacto e leve:Ocupa pouco espaço e reduz os custos de instalação.

10. Controle inteligente de temperatura:Sistema opcional de monitoramento de temperatura inteligente que detecta e exibe automaticamente as temperaturas dos enrolamentos, inicia/para os ventiladores de resfriamento e fornece sinais de alarme e desarme.

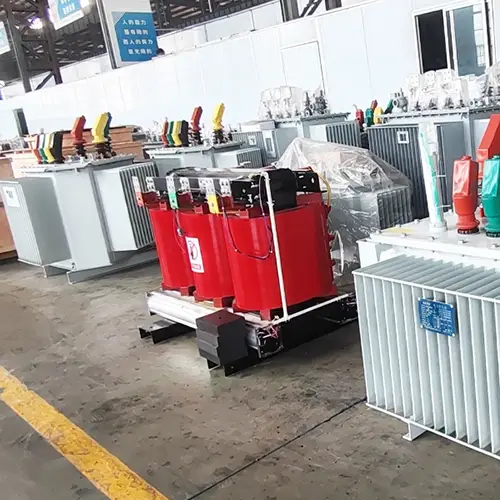

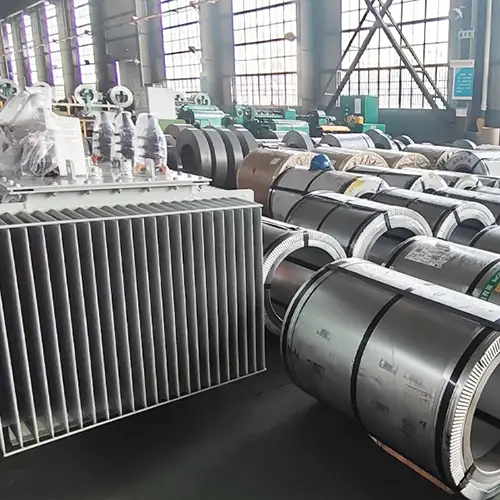

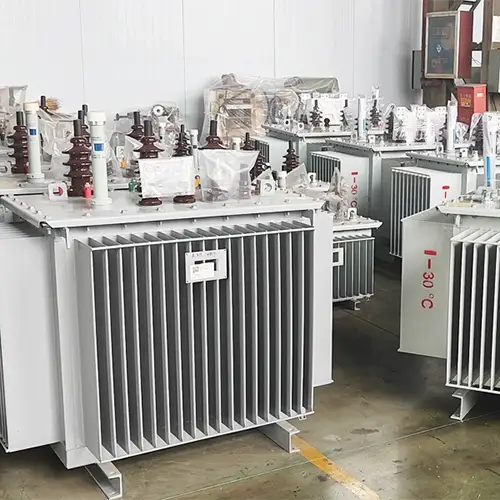

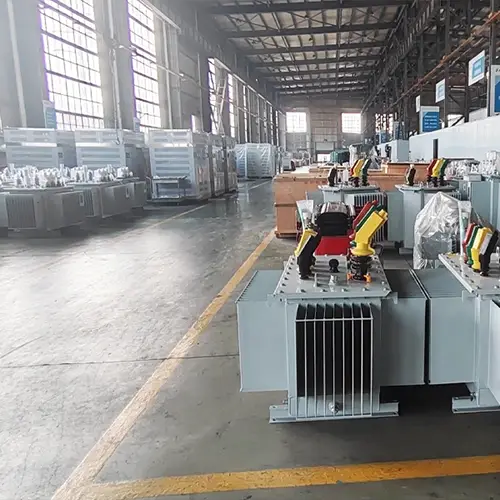

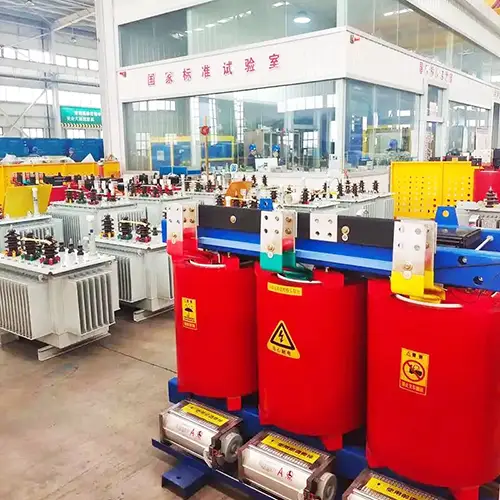

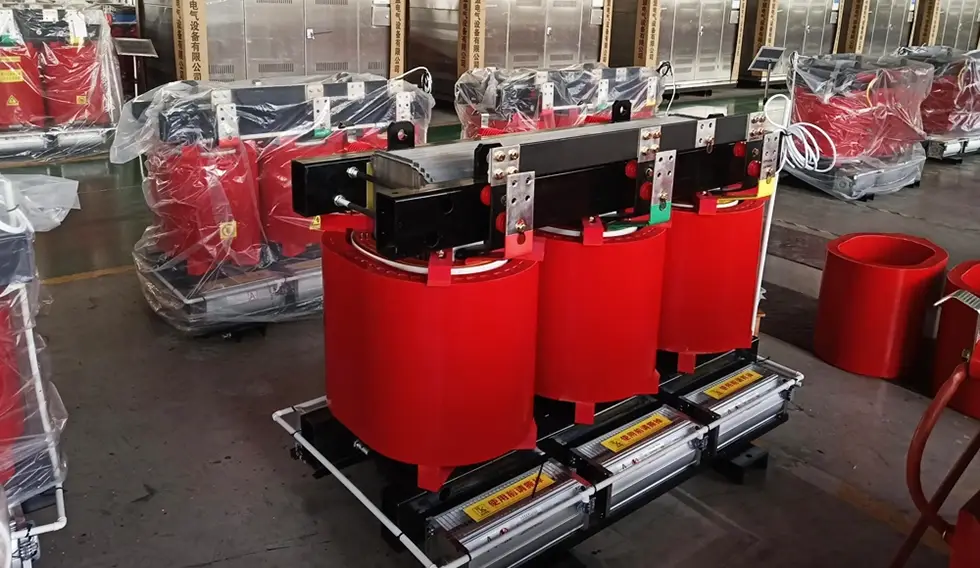

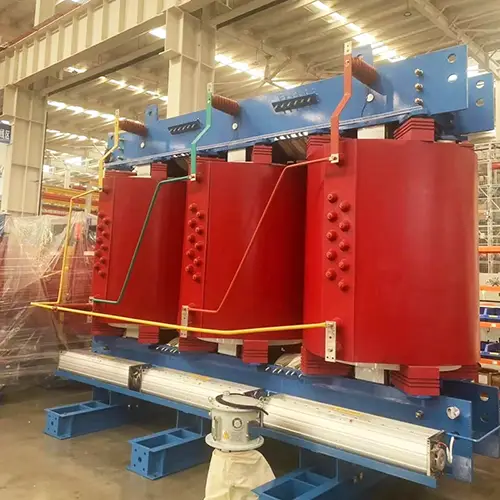

Mostra de oficina

FAQs (perguntas frequentes)

Q1: Qual é a capacidade máxima disponível para seus transformadores do tipo seco da série 36kV?

R: De acordo com o padrão nacional GB/T 10228, a faixa de capacidade convencional dos transformadores do tipo seco de 36kV é de 30-2500 kVA. No entanto, a versão mais recente do GB/T 10228 estendeu esta faixa para 25.000 kVA. Maior capacidade também pode ser personalizada com base nas necessidades específicas do usuário.

Q2: Seus transformadores do tipo seco da série 36kV podem ser instalados ao ar livre?

R: Sim, versões externas estão disponíveis. Contudo, o grau de proteção apropriado deve ser selecionado. Normalmente, o IP00 não possui gabinete (uso interno), o IP20 protege contra objetos sólidos maiores que 12 mm e o IP23 oferece proteção contra chuva e neve. Para instalação externa, recomenda-se IP23 ou superior com caixa de proteção adicional.

Q3: Como seus transformadores do tipo seco da série 36kV são resfriados e quanto o resfriamento por ar forçado pode aumentar sua produção?

R: Os métodos de resfriamento podem ser divididos emresfriamento de ar natural (AN)eresfriamento de ar forçado (AF). Sob condições naturais de resfriamento de ar, o transformador pode operar continuamente em sua capacidade nominal. O resfriamento por ar forçado pode aumentar a capacidade de produção em até 50% e é adequado para operação com sobrecarga intermitente.

Q4: Como são classificados os níveis de eficiência energética dos transformadores a seco da série 36kV da Cotenele?

R: De acordo com o padrão nacional GB 20052-2024 "Valores mínimos permitidos e graus de eficiência energética para transformadores de potência", nossos transformadores do tipo seco da série 36kV são divididos em três graus de eficiência energética:Grau I, Grau II e Grau III. O grau I é o nível mais alto com a menor perda. A escolha de um nível de eficiência energética mais elevado pode reduzir significativamente os custos operacionais a longo prazo.

Q5: Quais são as principais diferenças entre um transformador do tipo seco de 36kV e um transformador do tipo seco de 10kV?

R: A principal diferença está no nível de tensão. A classificação de alta tensão do transformador de 36kV é 36kV, que pode ser fornecida diretamente pela rede elétrica de 36kV, eliminando assim um link intermediário de subestação de 10kV e reduzindo o investimento no sistema e os custos de manutenção. Além disso, o nível de 36kV requer maior resistência de isolamento, maiores folgas elétricas e distâncias de fuga mais longas, o que aumentará os custos de projeto e fabricação. O transformador tipo seco de 10kV é mais comumente usado em sistemas de distribuição convencionais.

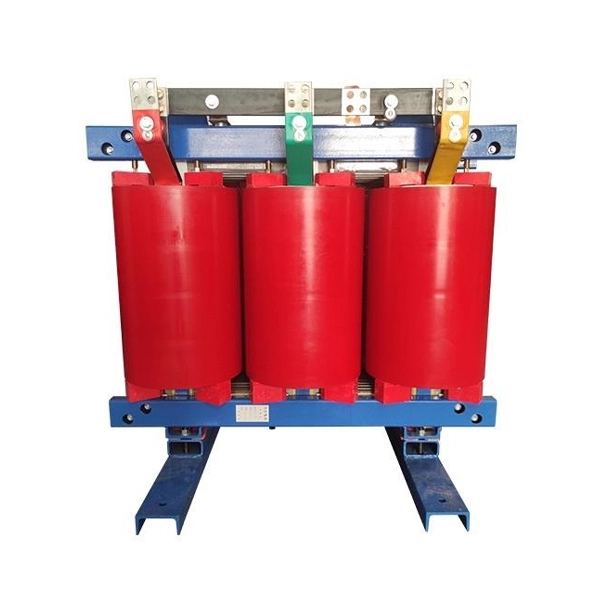

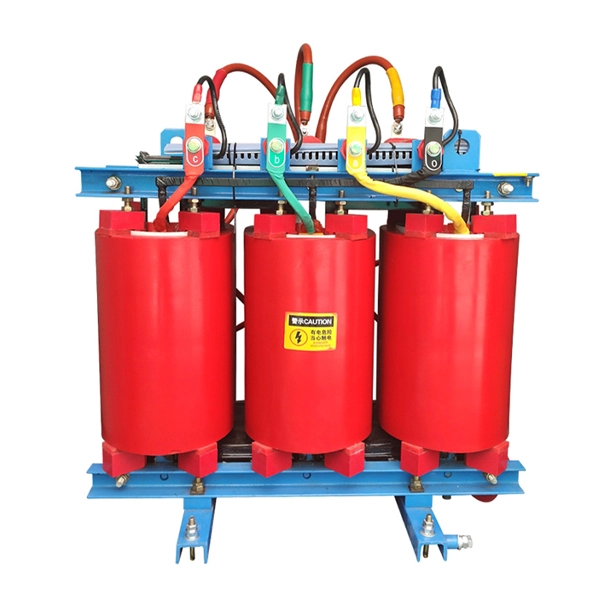

Exposição de produtos
