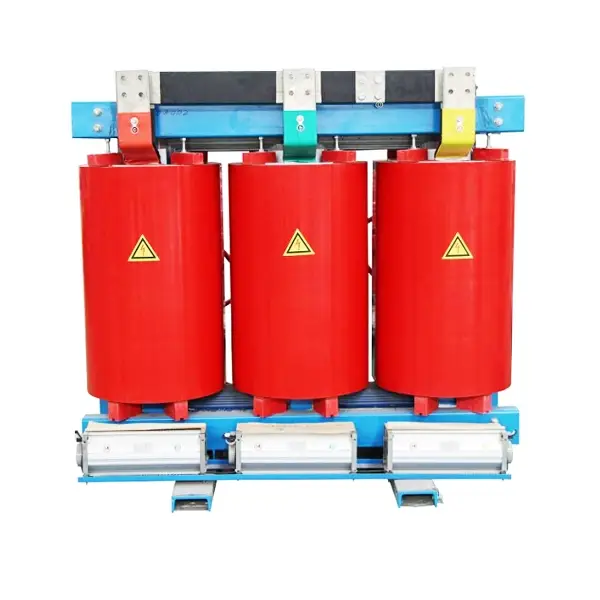

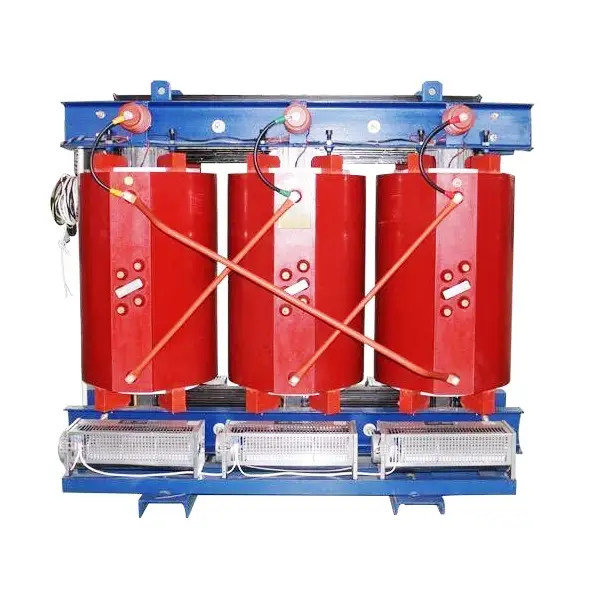

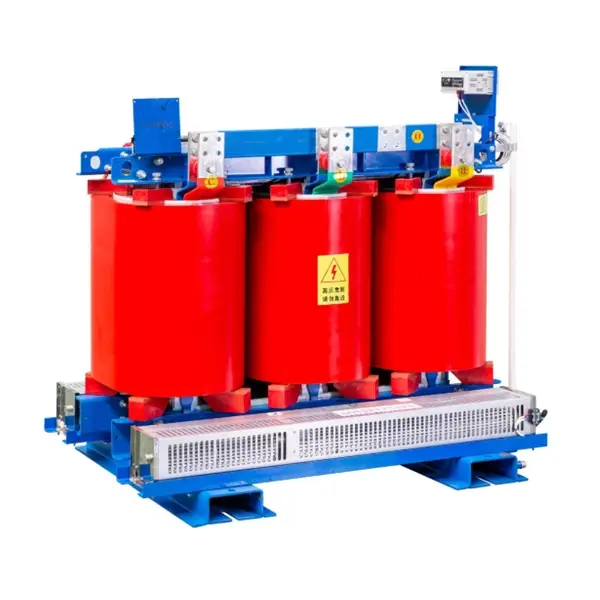

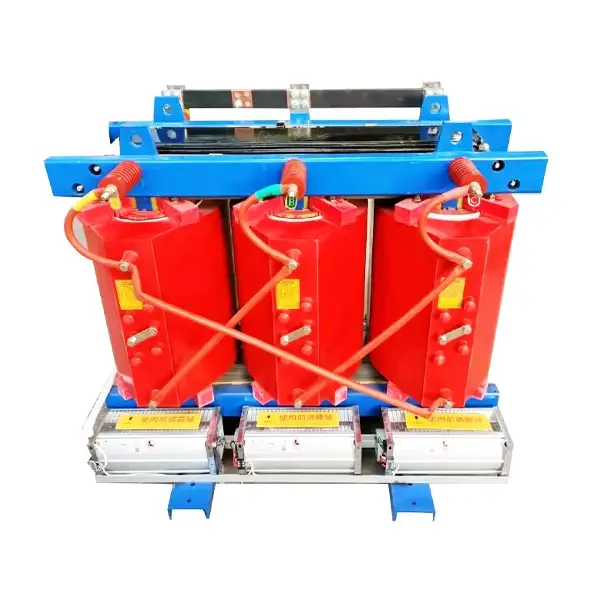

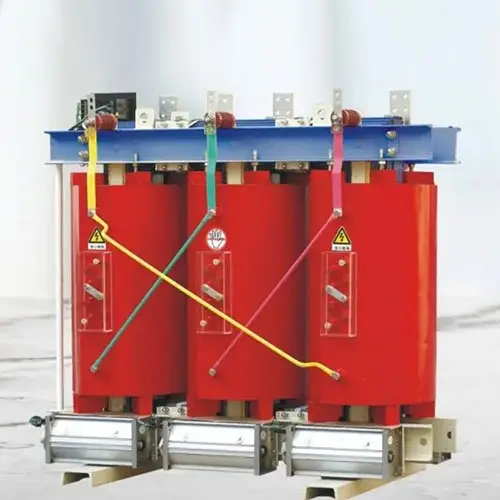

Transformador de distribuição elétrica tipo seco 20KV

Transformador de distribuição elétrica tipo seco 20KV

A Cotenele é um grande fabricante e exportador deTransformador de distribuição elétrica tipo seco 20KVda China. Nossos transformadores tipo seco de 20KV possuem características deraio de alimentação mais longo, menor queda de tensão, perdas de linha reduzidas e menor consumo de metais não ferrosos. Esses transformadores a seco de 20kV são cada vez mais utilizados em edifícios altos, centros comerciais, plantas petroquímicas, minas, usinas de energia, aeroportos e muitos outros locais.

OTransformador de distribuição elétrica tipo seco 20KVque fabricado pela empresa Cotenele é um importante equipamento no sistema de distribuição de energia de 20kV. Seu nível de tensão está entre 10kV e 35kV. Ele compensa as deficiências das linhas de distribuição de energia de 10kV e é um produto-chave de distribuição de energia recomendado pela State Grid Corporation da China e várias províncias. O transformador do tipo seco de 20kV utiliza principalmente materiais isolantes sólidos e um sistema de refrigeração a ar. Temexcelente desempenho de segurança, boa compatibilidade ambiental, baixos requisitos de manutenção, e é cada vez mais popular em sistemas modernos de distribuição de energia. Ao contrário dos transformadores imersos em óleo, os transformadores do tipo seco não apresentam problemas como vazamento de óleo, riscos de incêndio e poluição ambiental. Nossos transformadores do tipo seco de 20KV atendem aos padrões internacionais relevantesIEC 60076-11 e IEEE C57.12.01.

Principais parâmetros técnicos

Condições Operacionais

Condições normais de serviço:

1. Altitude: ≤1000m (tipo padrão)

2. Temperatura ambiente:

3. Máximo: +40°C

4. Mínimo: -25°C (tipo seco externo); -5°C (tipo seco interno)

5. Média mensal máxima: 30°C

6. Média anual máxima: 20°C

7. Umidade relativa: Deve estar abaixo de 93%; sem condensação nas superfícies da bobina

8. Fonte de alimentação: A tensão trifásica deve ser aproximadamente simétrica; a forma de onda da tensão deve ser aproximadamente senoidal

Condições Especiais:

Para altitudes acima de 1000m, pode ser fornecido um transformador tipo seco com altitude modificada (platô).

O que é um transformador tipo seco de 20kV?

A Transformador tipo seco 20kVé um transformador com tensão nominal primária de 20kV, cujo núcleo e enrolamentos não estão imersos em óleo isolante. Em vez disso, dependeconvecção de ar para resfriamento— daí o nome "tipo seco". Em termos simples, o núcleo e as bobinas não são preenchidos com óleo; eles são isolados de forma sólida, normalmente com resina epóxi.

Seu princípio de funcionamento é baseado emindução eletromagnética. Quando o enrolamento primário (alta tensão) é energizado com corrente alternada, um fluxo magnético alternado é produzido no núcleo de ferro. Este fluxo se liga ao enrolamento secundário (baixa tensão) e induz nele uma força eletromotriz (EMF). Ao escolher a relação apropriada entre as espiras do enrolamento primário e secundário, a tensão de entrada de 20 kV pode ser reduzida (ou aumentada) para a tensão de saída desejada, como 0,4 kV, 10 kV ou outros níveis de tensão.

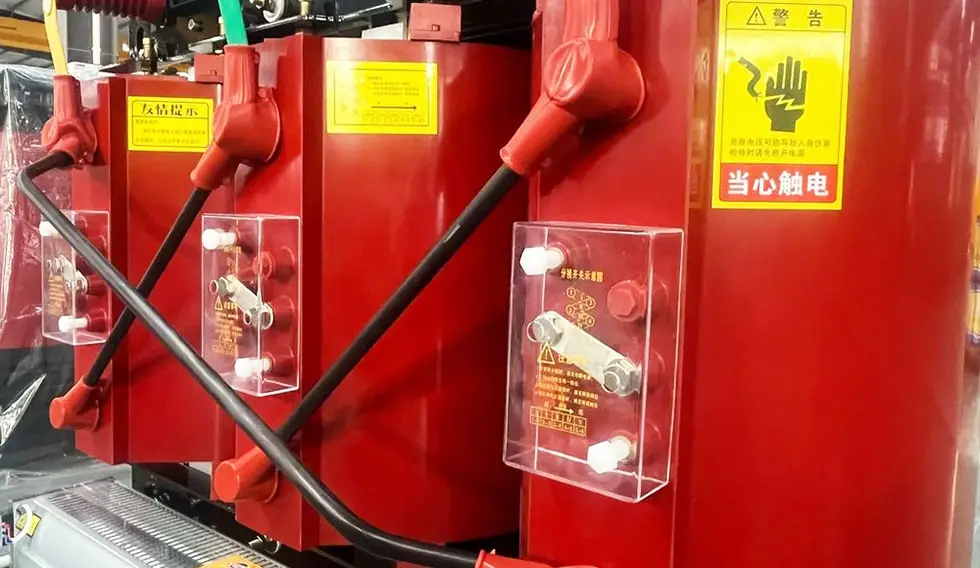

A estrutura interna consiste principalmente nas seguintes partes:

1. Núcleo:feito de laminações de aço elétrico de grão orientado, laminadas a frio, com juntas de esquadria completa de 45° para reduzir perdas. O núcleo é fixado usando faixas sem furos e mecanismos rígidos de placa de tração, e sua superfície geralmente é revestida com uma resina especial para proteção contra umidade e ferrugem.

2. Enrolamentos:o enrolamento de baixa tensão (BT) é enrolado com folha de cobre de largura total em uma máquina dedicada de enrolamento de folha, usando dois dutos de resfriamento axiais por coluna. O enrolamento de alta tensão (HV) utiliza uma estrutura tipo camada seccionada com um duto de resfriamento axial. Ambos os enrolamentos apresentam dutos de resfriamento tipo favo de mel com placas metálicas padronizadas para boa dissipação de calor.

3. Sistema de isolamento:um cilindro isolante é colocado entre os enrolamentos de alta tensão e baixa tensão para fornecer folga elétrica. Todo o conjunto da bobina émoldado a vácuo com resina epóxi, formando uma estrutura sólida densa e sem vazios que oferece alta resistência mecânica, excelente isolamento elétrico e resistência superior à umidade.

4. Sistema de controle de temperatura:sensores de temperatura incorporados (geralmente colocados na parte superior das bobinas de baixa tensão) monitoram continuamente as temperaturas dos enrolamentos. O sistema fornece uma exibição sequencial (cíclica) automática da temperatura de cada fase, com alarme e contatos de disparo para proteção contra superaquecimento.

Recursos do produto

O transformador tipo seco de 20kV apresenta as seguintes características notáveis:

1. "Três mínimos e três máximos":baixas perdas, baixo ruído, baixa descarga parcial; alta resistência mecânica, alta resistência elétrica e alta resistência térmica.

2. Seguro e ecologicamente correto:retardador de fogo, à prova de explosão, não poluente; pode ser instalado diretamente em centros de carga.

3. Forte capacidade de resistência a curto-circuito:o corpo fundido em epóxi possui uma estrutura densa que suporta forças eletrodinâmicas de curto-circuito sem danos.

4. Baixo nível de descarga parcial:pode ser controlado abaixo de 10pC (alguns produtos premium chegam a <5pC).

5. Excelente resistência à umidade:pode operar normalmente com 100% de umidade; nenhuma pré-secagem é necessária após um desligamento antes de reenergizar.

6. Alta capacidade de sobrecarga:pode funcionar continuamente com carga de 120% sem resfriamento de ar forçado; com resfriamento por ar forçado (AF), ele pode sustentar 150% da carga nominal.

7. Livre de manutenção:baixas perdas e operação econômica; essencialmente livre de manutenção.

8. Compacto e leve:pegada pequena e baixos custos de instalação.

Classificação do produto para transformador tipo seco de 20kV

Vantagens do produto

1. Melhor desempenho de fornecimento:distância de transmissão estendida, declínio de tensão minimizado e perdas de linha mais baixas resultam em qualidade de energia superior.

2. Eficiência energética substancial:apresentando perdas sem carga e com carga excepcionalmente baixas, atendendo plenamente aos rigorosos requisitos dos mais recentesGB20052-2024padrão de eficiência energética.

3. Instalação flexível:pode ser descentralizado em centros de carga sem a necessidade de poços de contenção de óleo ou firewalls, reduzindo o investimento de capital.

4. Baixos custos operacionais:o design livre de manutenção leva a baixas despesas operacionais gerais.

5. Alta confiabilidade:alta resistência mecânica, bom desempenho sísmico e excelente capacidade de resistência ao impulso de raios.

6. Forte adaptabilidade:insensível à umidade e poeira, adequado para ambientes agressivos com altos requisitos de proteção contra incêndio, cargas flutuantes ou condições poluídas/úmidas.

Cenários de aplicação

Os transformadores do tipo seco de 20kV são amplamente utilizados em:

1. Infraestrutura urbana:atualizações da rede urbana, edifícios altos, centros de negócios, complexos comerciais

2. Instalações públicas:teatros, hospitais, hotéis, escolas

3. Transporte:túneis, metrôs, estações ferroviárias, portos, aeroportos

4. Geração e distribuição de energia:estações de energia, subestações subterrâneas, subestações empacotadas, usinas de energia

5. Setores industriais:petroquímica, mineração, oficinas de fábrica, máquinas CNC

6. Energias renováveis ​​e centros de dados:projetos eólicos, fotovoltaicos, centros de computação em nuvem

7. Locais especiais:laboratórios, subestações urbanas em áreas densamente povoadas e qualquer local que exija proteção contra incêndio/explosão/umidade

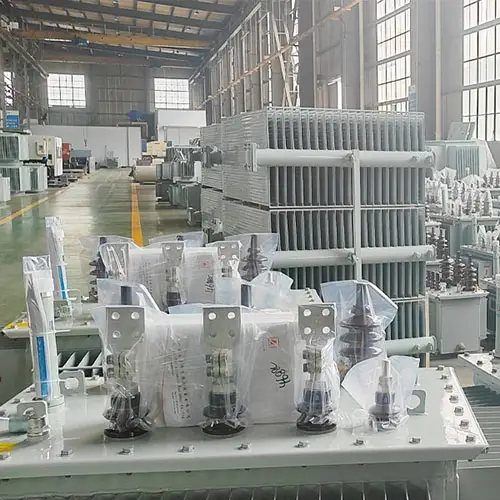

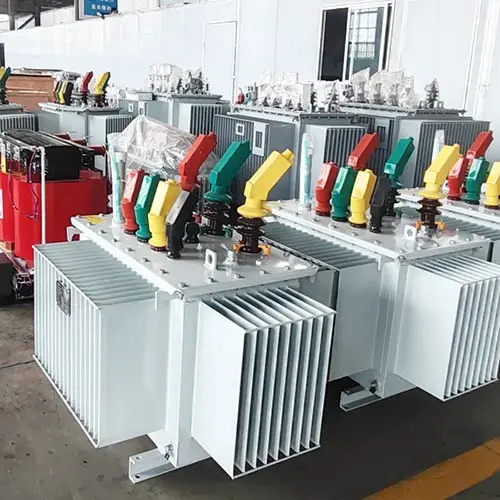

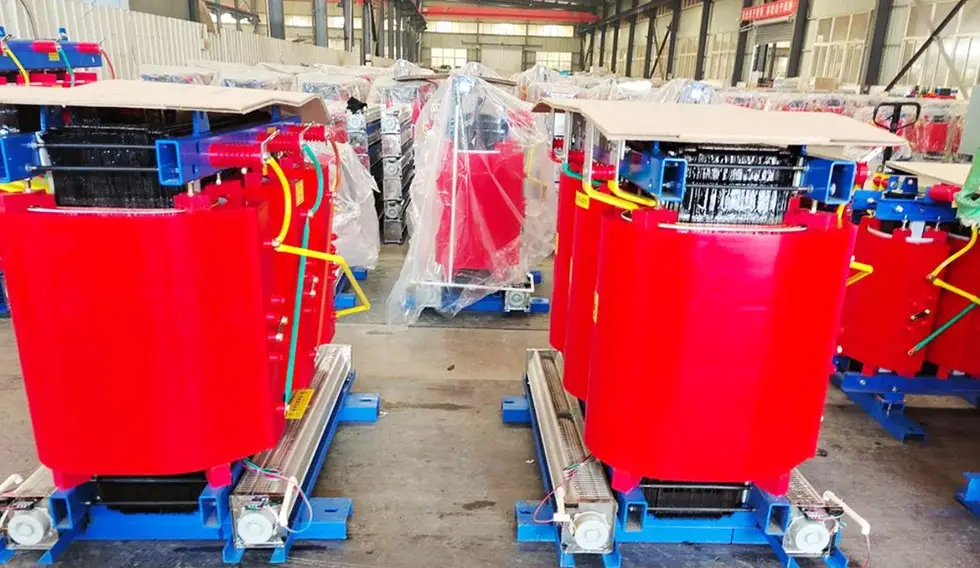

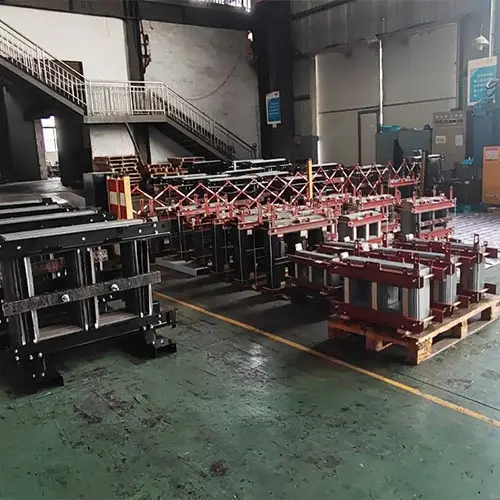

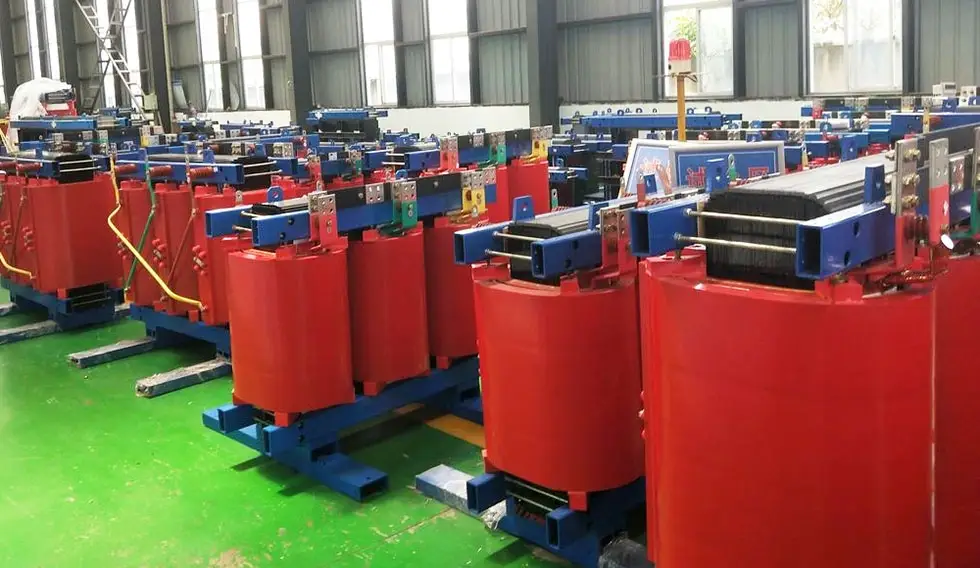

Mostra de oficina

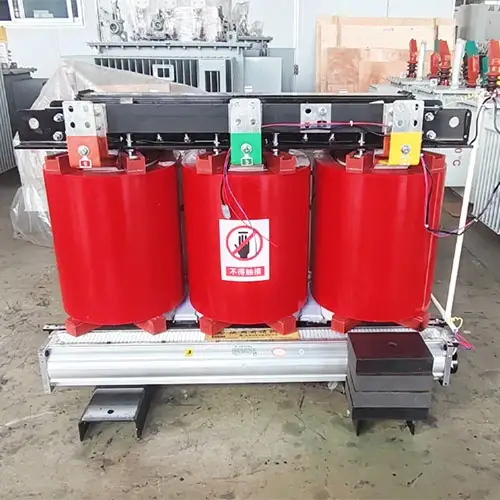

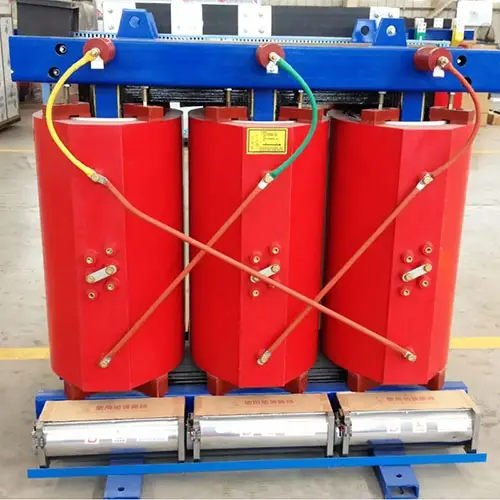

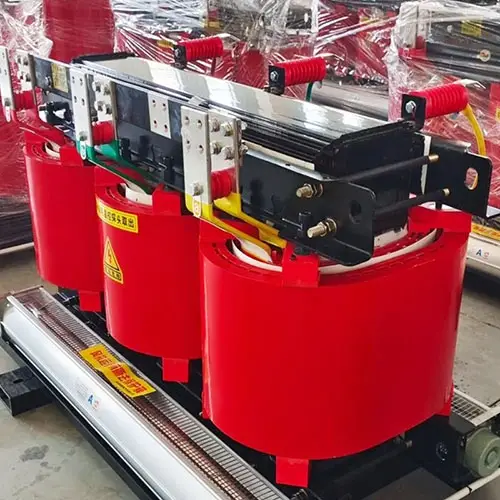

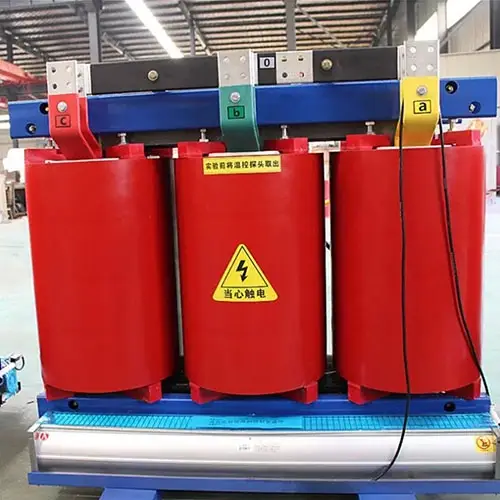

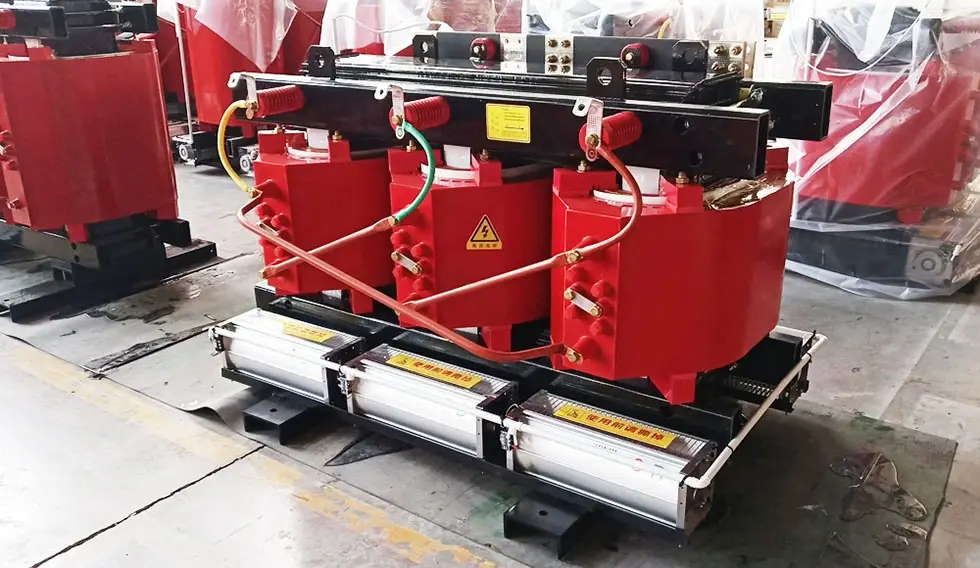

Exposição de produtos
