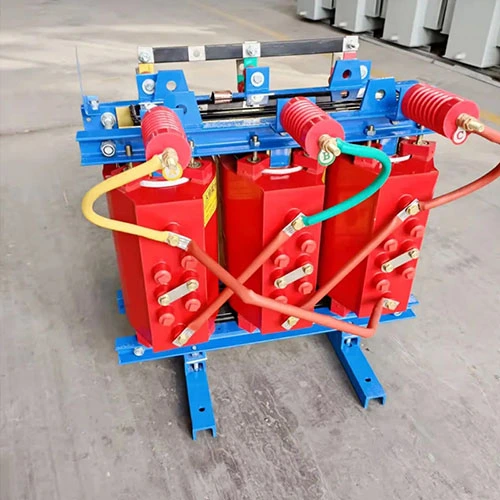

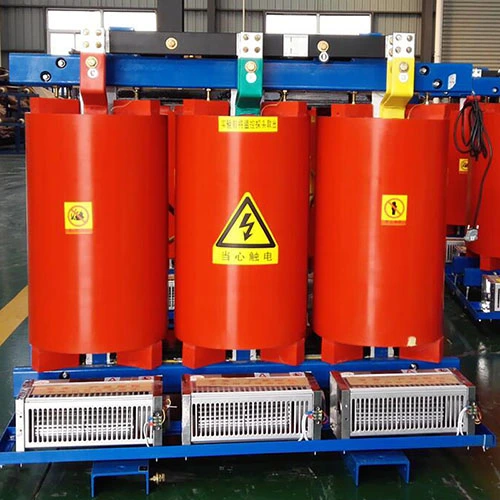

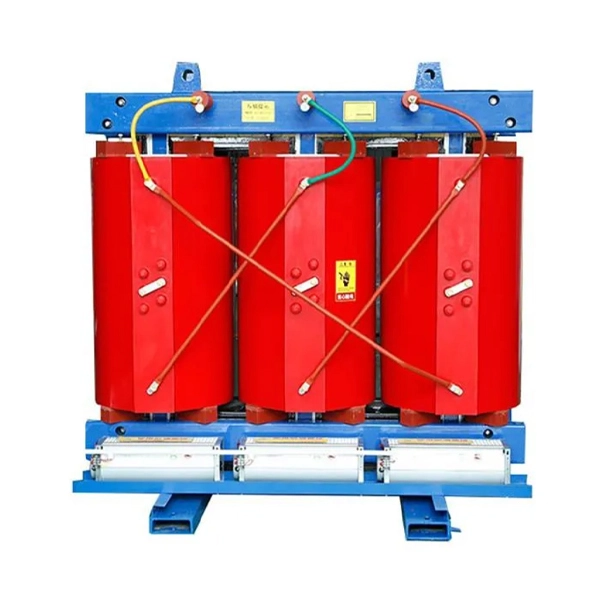

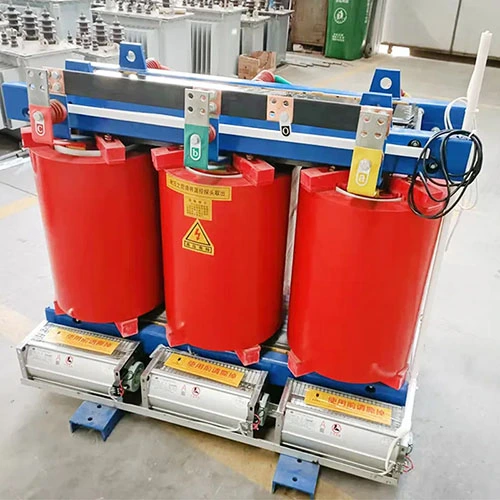

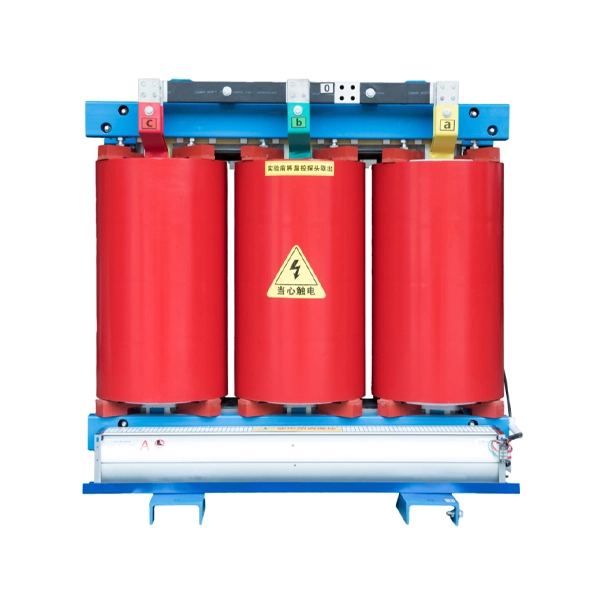

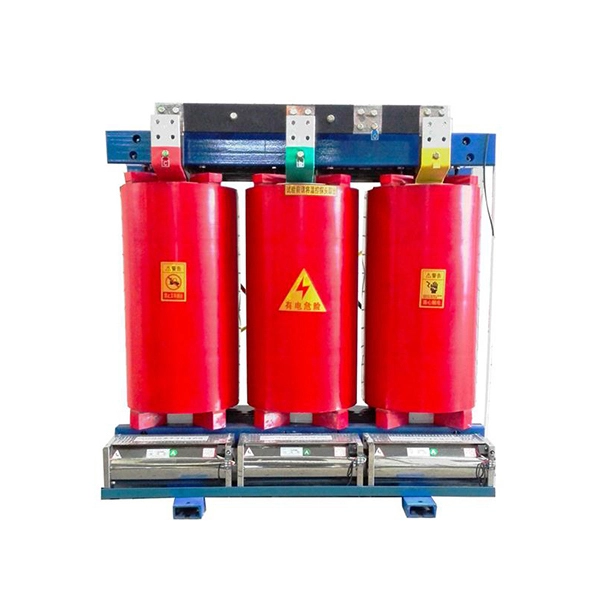

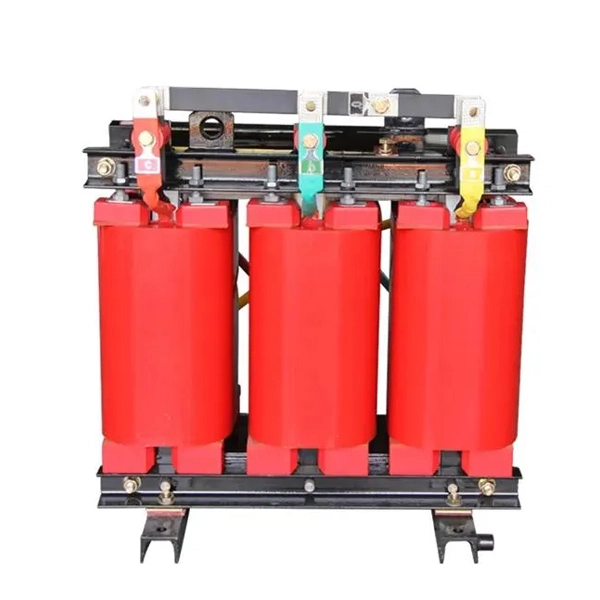

Transformador de distribuição de energia tipo seco interno 10KV

Cotenele é um conhecido fabricante de transformadores na China. NossoTransformador de distribuição de energia tipo seco interno 10KVtem vantagens significativas, incluindoretardamento de chama, resistência ao fogo, resistência à explosão, operação livre de manutenção, desempenho livre de poluição e estrutura compacta. Com enrolamentos encapsulados totalmente fechados, eles podem ser instalados diretamente no centro de carga. Graças ao design cientificamente sólido e às técnicas avançadas de fundição, o transformador tipo seco de resina epóxi da série SC (B) apresentabaixos níveis de descarga parcial, baixo ruído operacional e excelente capacidade de dissipação de calor. Sob refrigeração por ar forçado, eles podem operar continuamente a 125% da carga nominal por longos períodos. Cada unidade é equipada com um controlador de temperatura inteligente que fornece alarme de falha, aviso de superaquecimento, desarme de superaquecimento e funções de registro de caixa preta. Através de umInterface serial RS485, nossos transformadores do tipo seco podem ser conectados a um computador para monitoramento e controle centralizados.

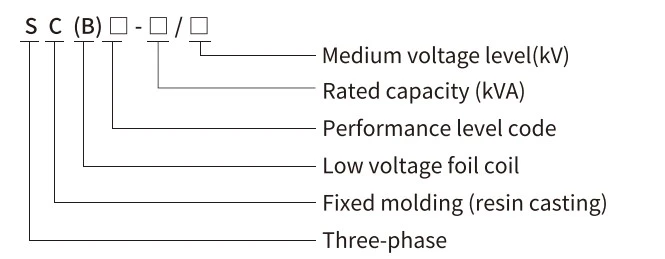

Modelo e significados

Principais parâmetros técnicos

Parâmetro técnico do transformador SCB11-30~2500/10kV

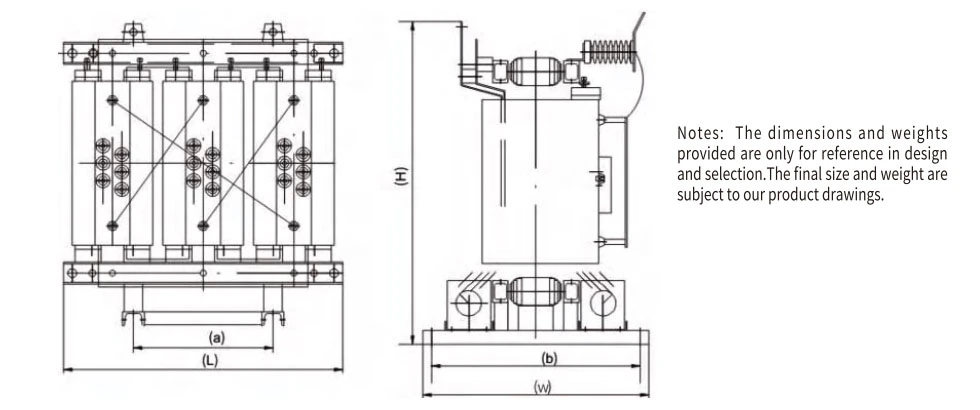

Dimensões do transformador SCB11-30~2500/10kV

Parâmetro técnico do transformador SCB12-30 ~ 2500 / 10kV

Dimensões do transformador SCB12-30~2500/10kV

Parâmetro técnico do transformador SCB13-30 ~ 2500 / 10kV

Dimensões do transformador SCB13-30~2500/10kV

Estrutura Interna

Para alcançar o melhor desempenho elétrico, resistência mecânica e gerenciamento térmico, a estrutura interna de um transformador do tipo seco é composta por vários componentes principais, todos eles precisam ser cuidadosamente projetados.

1. Núcleo Magnético

O material principal do núcleo magnético de um transformador do tipo seco é geralmenteaço elétrico laminado (aço silício)ou outros materiais ferromagnéticos, que podem reduzir a perda de corrente parasita e a perda de histerese. A forma do núcleo magnético pode ser retangular, circular ou elíptica, etc.

2. Enrolamentos

Os enrolamentos de um transformador do tipo seco consistem emenrolamentos primário e secundário, normalmente feito de condutores de cobre ou alumínio. Embora o cobre tenha condutividade superior ao alumínio, alguns clientes optam frequentemente por condutores de alumínio para os seus enrolamentos para economizar custos.

3. Sistema de Isolamento

O sistema de isolamento de um transformador tipo seco fornece isolamento elétrico e suporte mecânico para os enrolamentos, incluindo principalmente:

Encapsulamento de resina epóxi (resina fundida):Os enrolamentos são completamente vedados em resina epóxi, o que pode fornecer uma boa proteção contra umidade, poeira e estresse mecânico.

Impregnação de Pressão a Vácuo (VPI):Os enrolamentos são impregnados com resina de poliéster Classe H sob vácuo e pressão. Esta função é melhorar a rigidez dielétrica, a resistência mecânica e a estabilidade térmica do transformador do tipo seco.

Encapsulamento de Pressão a Vácuo (VPE):Os enrolamentos têm um revestimento de isolamento mais espesso que o VPI.

4. Estrutura de fixação

A estrutura de fixação é normalmente utilizada para fixar os enrolamentos e o conjunto do núcleo, podendo fornecer resistência mecânica e garantir o alinhamento adequado, podendo incorporar canais de resfriamento ou aberturas para circulação de ar.

5. Gabinete

Todos os componentes são montados dentro de um gabinete, e os gabinetes são divididos emventilado, não ventilado ou selado, com base no ambiente do aplicativo. Os gabinetes ventilados permitem a circulação de ar natural ou forçada para resfriamento, enquanto os designs não ventilados são usados ​​em ambientes que contenham materiais condutores, corrosivos ou combustíveis.

Vantagens do produto

1. Vantagens de segurança

Risco de incêndio reduzido:Os transformadores do tipo seco não possuem óleo isolante inflamável e não apresentam riscos de incêndio e explosão.

Propriedades autoextinguíveis:Os materiais de isolamento sólido dos transformadores do tipo seco são inerentemente retardadores de chama.

Sem emissões de gases tóxicos:Sob condições de arco, os transformadores do tipo seco não liberarão gases perigosos.

2. Vantagens Ambientais

Ecológico:Como o transformador do tipo seco não vaza ou derrama óleo, isso pode eliminar preocupações com a contaminação das águas subterrâneas.

Reciclável:Até 90% dos materiais dos transformadores do tipo seco são recicláveis ​​no final da vida útil.

Nenhuma contenção especial necessária:Não há necessidade de instalar um reservatório de coleta à prova de vazamentos para os transformadores do tipo seco.

3. Vantagens Operacionais

Esses transformadores do tipo seco requerempraticamente sem manutenção---sem testes de líquidos ou filtragem de óleo, apenas uma inspeção visual ocasional---e possuem umvida útil prolongada de mais de 20 anos. Devido às menos restrições locais e à ausência de medidas de proteção das águas subterrâneas, os transformadores do tipo seco têm custos de instalação mais baixos. E podem ser instalados diretamente perto do local real da carga, o que pode reduzir significativamente as perdas na linha.

4. Flexibilidade de aplicação

Os transformadores do tipo seco podem ser instalados e aplicados em locais internos com elevados requisitos de segurança contra incêndio. Ao mesmo tempo, os seus invólucros totalmente fechados podem suportar o risco de imersão em água em áreas propensas a inundações. O sistema de isolamento à prova de umidade dos transformadores do tipo seco não apenas garante desempenho elétrico estável em ambientes com alta umidade, mas também evita eficazmente a condensação.

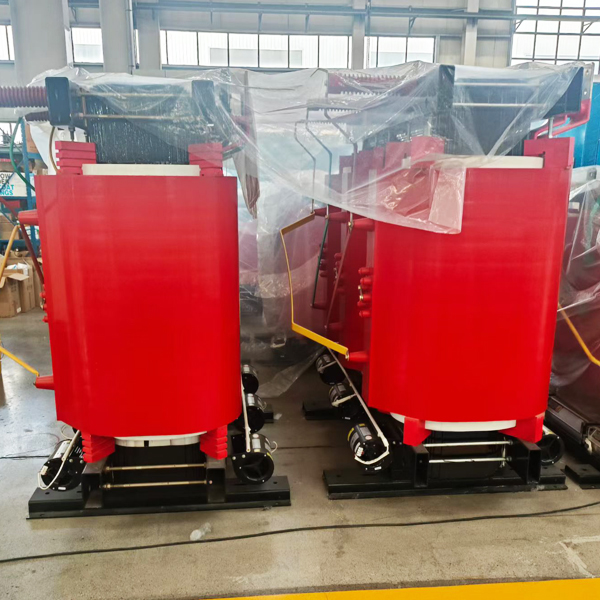

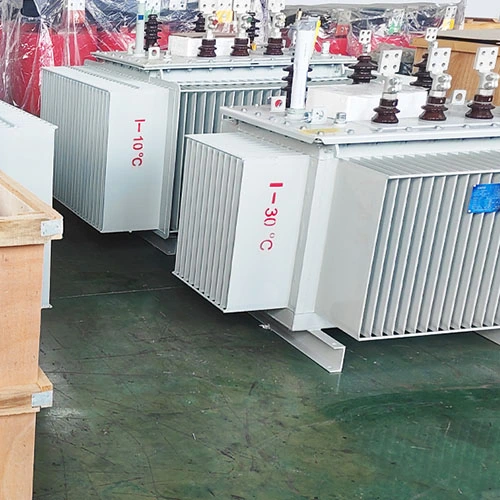

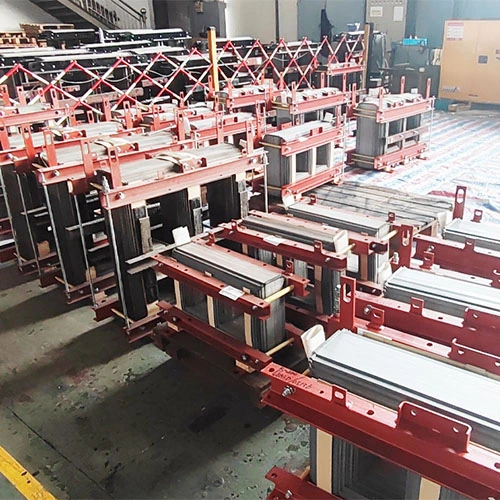

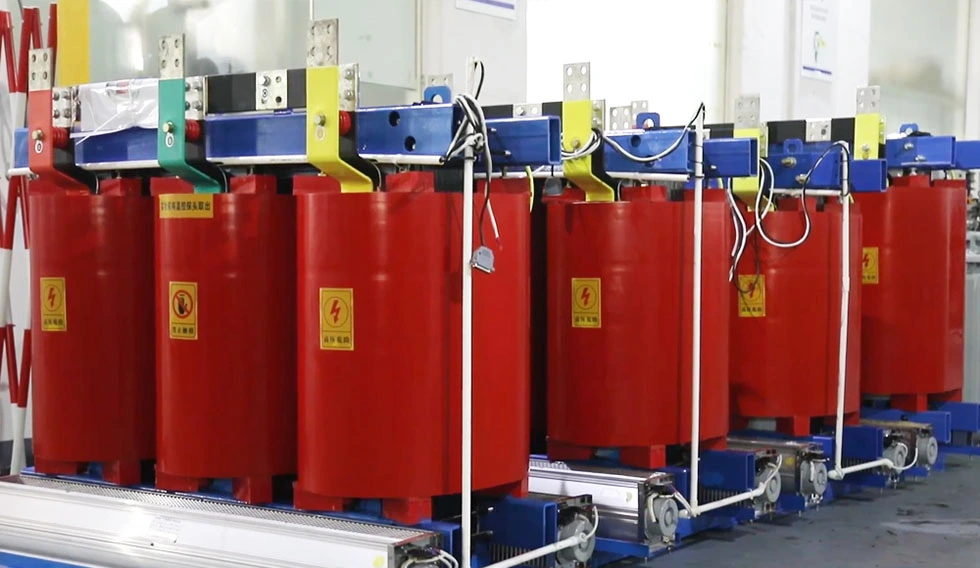

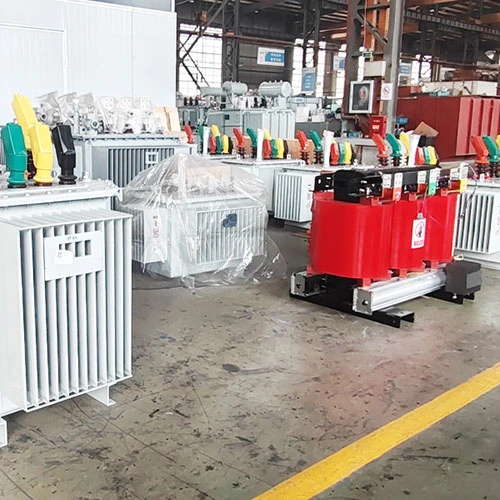

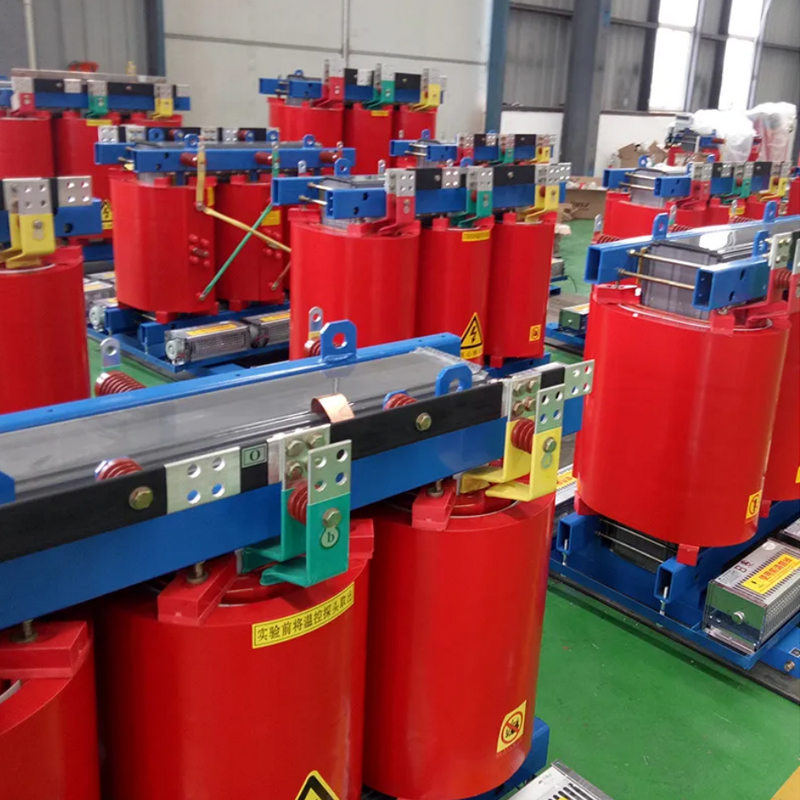

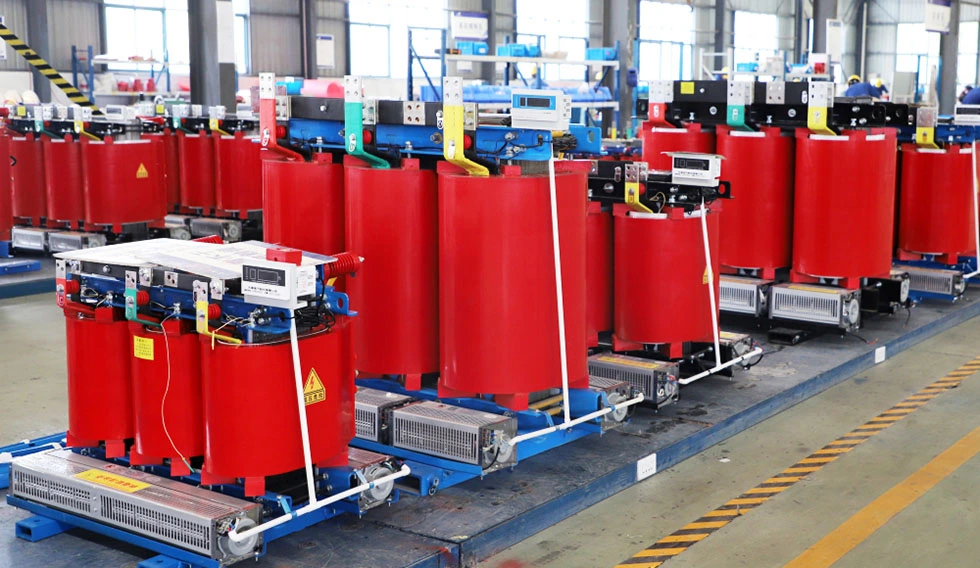

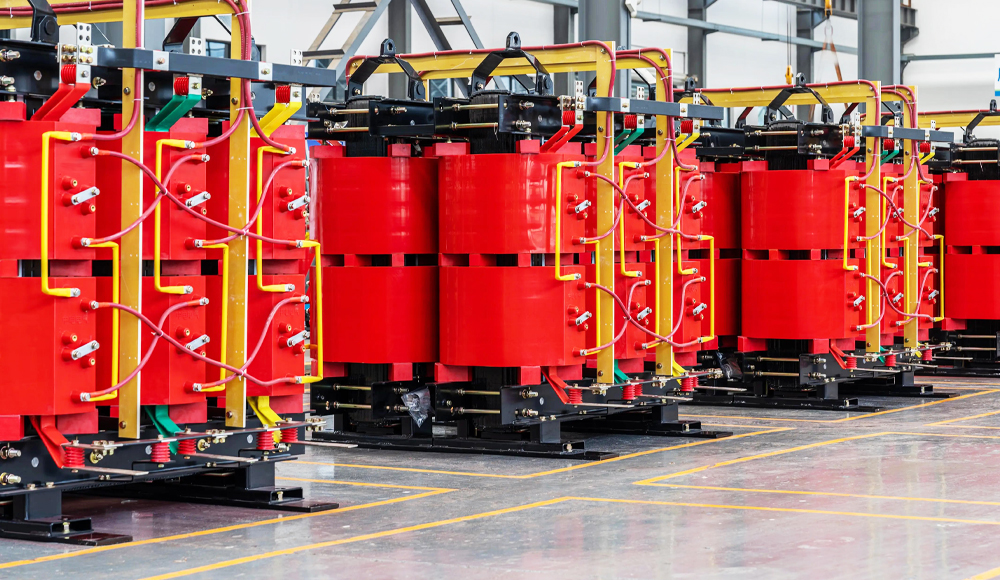

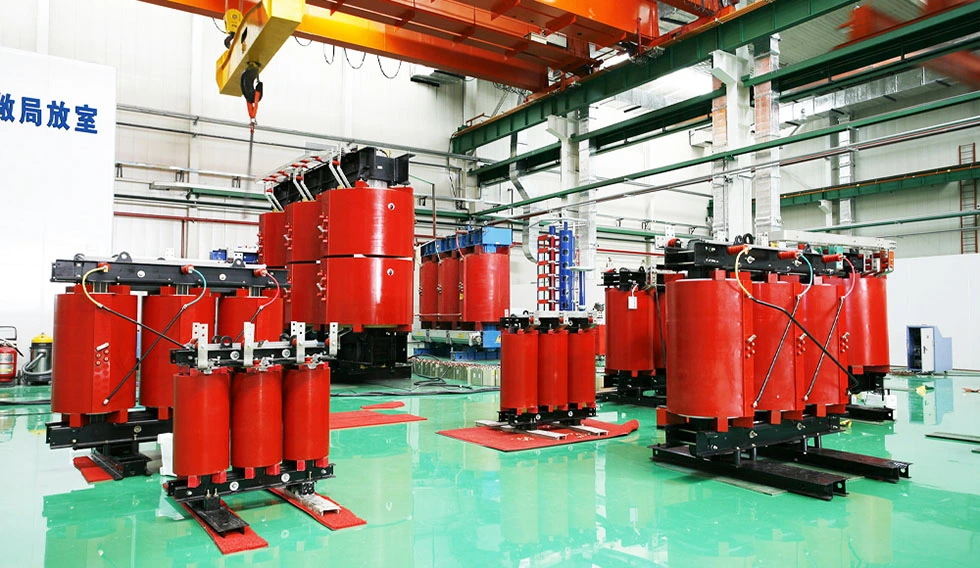

Mostra de oficina

Exposição de produtos
