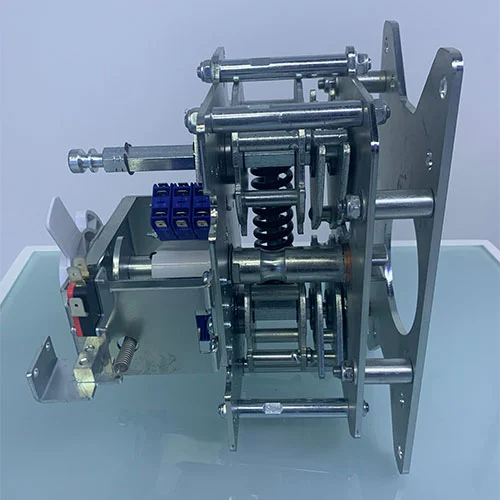

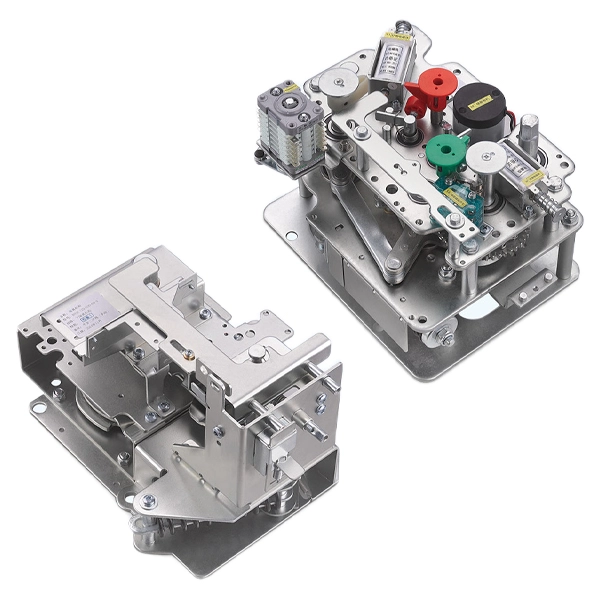

Mecanismo de isolamento do disjuntor do painel de distribuição 11KV milivolt

Os mecanismos de isolamento do disjuntor do painel de média tensão de 11KV são essenciais para a segurança operacional e a confiabilidade dos painéis de média tensão, especialmente das unidades principais de anel (RMUs). RMUs são dispositivos de manobra compactos e envoltos em metal, amplamente utilizados em redes de distribuição de energia para fornecer comutação, proteção e isolamento confiáveis.

Dentro desses comutadores, dois mecanismos operam juntos, mas têm finalidades diferentes:

Mecanismo de operação do disjuntor - interrompe ativamente as correntes de carga e de falta.

Mecanismo de isolamento - garante passivamente a segurança do pessoal, fornecendo isolamento elétrico visível e confiável.

O funcionamento interligado entre esses mecanismos garante tanto a proteção dos equipamentos quanto a segurança humana, tornando-os indispensáveis ​​em aplicações industriais e utilitárias.

Modelo de produto

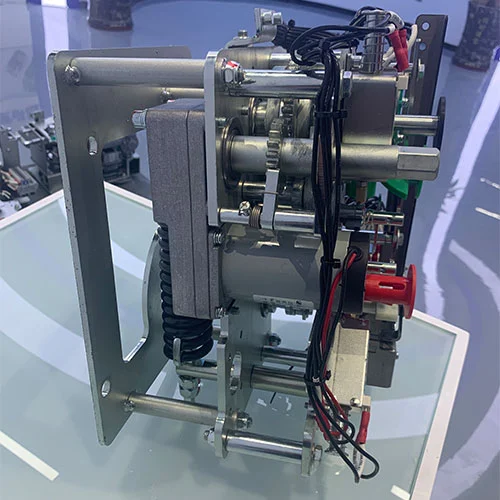

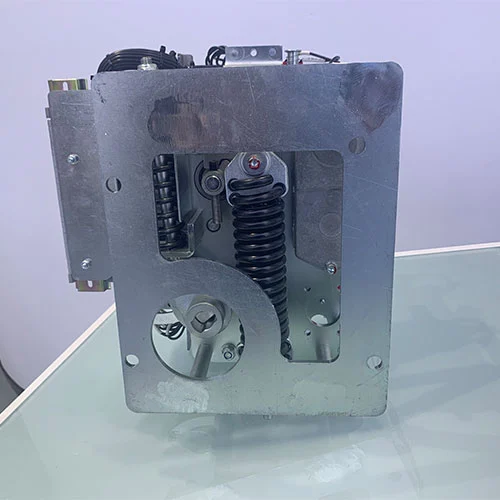

Componentes do mecanismo operacional

O mecanismo de isolamento do disjuntor de painel de média tensão de 11KV é um componente crítico usado em unidades principais de anel (RMUs) de média tensão (MT) e sistemas de painéis ecológicos. Ele integra mecanismos de operação do disjuntor e mecanismos de isolamento, garantindo controle confiável de energia, proteção contra falhas e operações de manutenção seguras.

O que é um mecanismo operacional de disjuntor?

O mecanismo de operação do disjuntor é geralmente usado para controlar o disjuntor principal em RMUs de média tensão ou painéis ecológicos. A principal função do mecanismo de operação é facilitar a abertura e fechamento dos contatos do disjuntor (geralmente interruptores a vácuo) para lidar com correntes de carga e, principalmente, interromper correntes de falta (curto-circuitos).

Funcionalidade

Deve ser capaz de criar, transportar e interromper correntes sob condições normais e anormais. Quando ocorre uma falha, este mecanismo de operação do disjuntor a vácuo deve operar para eliminar a falha e proteger o equipamento a jusante em milissegundos.

Armazenamento de energia

A diferença com uma chave manual simples é que a operação do disjuntor a vácuo depende da energia armazenada para atingir o movimento de alta velocidade necessário para a interrupção do arco. O armazenamento de energia deste mecanismo é geralmente obtido a partir de mecanismos carregados por mola (que podem ser carregados manualmente ou por um pequeno motor) ou atuadores magnéticos. A energia é armazenada lentamente durante vários segundos, mas liberada instantaneamente quando o mecanismo recebe o comando.

Componentes

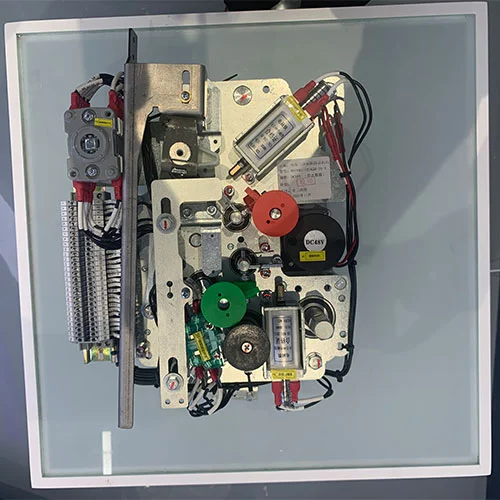

Um mecanismo típico inclui molas de fechamento, molas de abertura, um motor de carregamento, solenóides de disparo e fechamento e uma ligação complexa de cames e eixos. Ele foi projetado para milhares de operações ao longo de sua vida útil.

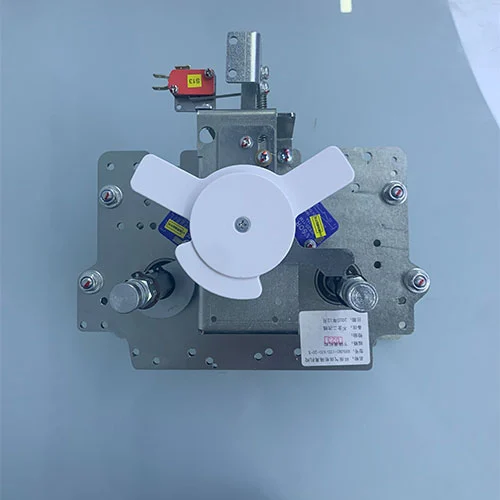

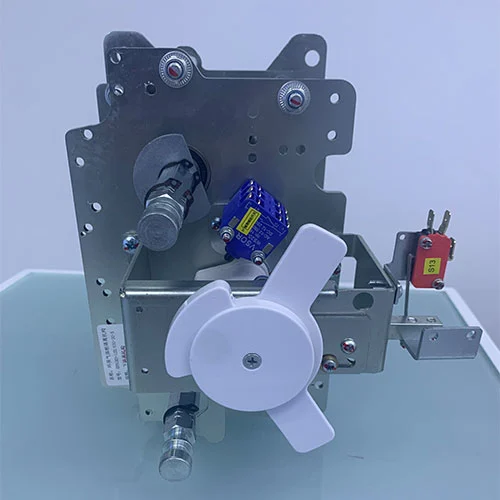

O que é um mecanismo de isolamento?

O Mecanismo de Isolamento rege a operação do seccionador (isolador) e da chave de aterramento integrada. Ao contrário de um disjuntor, sua finalidade não é interromper a corrente, mas fornecer condições de trabalho seguras para o pessoal de manutenção.

Funcionalidade

Sua principal tarefa é criar um isolamento galvânico visível e confiável entre um circuito desenergizado e a fonte de alimentação ativa. O mecanismo de operação da chave seccionadora nas RMUs de média tensão ou painéis ecológicos geralmente também integra a chave de aterramento, que conecta o circuito isolado ao terra. Esta etapa descarrega qualquer carga capacitiva aprisionada e protege contra retroalimentação acidental de outras fontes.

Operação

Esses mecanismos de operação da chave de isolamento são operados manual e eletricamente por uma alça externa inserida no painel frontal do painel. A manopla gira eixos operacionais conectados a um sistema de alavancas e cames, que movimentam os contatos do isolador.

Recurso chave de segurança

O mecanismo de isolamento opera a uma velocidade manual relativamente lenta ou diretamente elétrica e não tem capacidade de extinção de arco. Portanto, é estritamente proibido ser aberto quando o dispositivo estiver carregado. Baseia-se nas propriedades isolantes do meio circundante (ar ou gás SF6) para manter o isolamento uma vez aberto.

Principais diferenças entre os dois mecanismos

Princípio de funcionamento da combinação destes dois mecanismos de operação: Intertravamento para segurança

A operação segura de uma unidade principal em anel (RMU) depende de um intertravamento mecânico estrito entre o mecanismo do disjuntor e o mecanismo de isolamento. Nosso Mecanismo de Isolamento do Disjuntor do Painel de MT 11kV deve ser executado estritamente de acordo com uma sequência predeterminada e de acordo com as regras fundamentais de segurança elétrica.

O seguinte fluxo de trabalho de manutenção de queda de energia no alimentador demonstra sua sinergia:

Abra o disjuntor

quando o operador envia um comando de disparo, o mecanismo de operação do disjuntor liberará a energia armazenada da mola e abrirá os contatos do disjuntor, então a corrente de carga será interrompida com segurança. O circuito está desenergizado, mas ainda não é seguro neste momento, porque ainda existe uma conexão elétrica sólida com a alimentação.

Abra o isolador

Agora o sistema de intertravamento libera a trava mecânica no Mecanismo de Isolamento após detectar que o disjuntor está aberto. O operador insere a alça e gira o eixo para abrir o isolador. Esta ação criará um entreferro físico entre o barramento energizado e o circuito a jusante, estabelecendo um isolamento visível.

Feche o interruptor de terra

O operador então usa a mesma interface (ou uma interface separada) para acionar a chave de aterramento por meio de seu mecanismo dedicado. Isto conecta a parte a jusante do circuito diretamente ao potencial de terra, garantindo que qualquer carga residual seja descarregada com segurança.

Estado Seguro Final

O disjuntor está aberto, o isolador está aberto e a chave de aterramento está fechada. Os intertravamentos mecânicos garantem que a porta do gabinete não possa ser aberta a menos que a chave de aterramento seja confirmada como fechada. Pelo contrário, este sistema interconectado impedirá fisicamente o fechamento do disjuntor, a menos que a chave de isolamento esteja totalmente fechada e a chave de aterramento esteja no estado aberto. Isso forma uma cadeia de segurança inquebrável.

O mecanismo do disjuntor atua como um protetor ativo, gerenciando a energia da rede elétrica. O mecanismo de isolamento atua como uma trava de segurança passiva, garantindo a segurança do pessoal administrativo. Eles formarão juntos um sistema abrangente, no qual a proteção de alta velocidade é equilibrada com segurança absoluta e reforçada mecanicamente.

Instruções de operação

Operação de carregamento:Antes que qualquer ação de fechamento possa ocorrer, o mecanismo deve primeiro ser carregado para armazenar a energia necessária. Para carregamento manual, insira a alça dedicada no eixo operacional localizado no lado inferior direito do mecanismo e gire-a no sentido horário. Continue girando até ouvir um “clique” distinto, sinalizando que o carregamento foi concluído; neste momento, o eixo indicador de carga terá ativado o microinterruptor para sua posição totalmente fechada. Para carregamento elétrico, basta aplicar energia ao mecanismo e o motor funcionará automaticamente para armazenar energia. Assim que a bateria estiver totalmente carregada, o circuito do motor será desligado, enquanto o dispositivo mecânico permanecerá em modo de espera, e a energia armazenada será retida até que o comando de desligamento seja recebido. Antes de confiar na operação de carregamento elétrico, é necessário garantir que todas as linhas auxiliares estejam conectadas corretamente.

Operação de fechamento:Com o mecanismo carregado com sucesso, o disjuntor pode ser fechado para completar o circuito principal. Para fechar manualmente, pressione firmemente o botão verde; esta ação libera instantaneamente a energia de fechamento armazenada, permitindo que o mecanismo acione os contatos do disjuntor juntos. Para o funcionamento elétrico é necessário ligar a energia para acionar e fechar a bobina eletromagnética, que acionará imediatamente a ação e liberará a trava mecânica. A energia armazenada é então descarregada, fechando os contatos principais. É importante notar que durante este processo, as molas de abertura são tensionadas simultaneamente na preparação para uma viagem futura. Embora o mecanismo possa começar a recarregar imediatamente, a lógica de intertravamento interno impedirá que quaisquer instruções de fechamento subsequentes sejam executadas até que o disjuntor seja aberto novamente.

Operação de abertura:Para interromper o circuito e desconectar o disjuntor, o mecanismo de abertura deve ser acionado. Para disparo manual, pressione firmemente o botão vermelho, que libera as travas que prendem as molas de abertura. A energia armazenada nessas molas será liberada instantaneamente, acionando o dispositivo para separar os contatos principais. Para operações de disparo elétrico, o eletroímã de disparo shunt pode ser ligado e ativado através de relés de proteção ou comandos remotos; O eletroímã será ativado imediatamente, liberando a trava da mola e forçando a separação dos contatos. Esta operação pode cortar a corrente com segurança e restaurar o disjuntor para a posição aberta, preparando-o para o próximo ciclo de carga e fechamento.

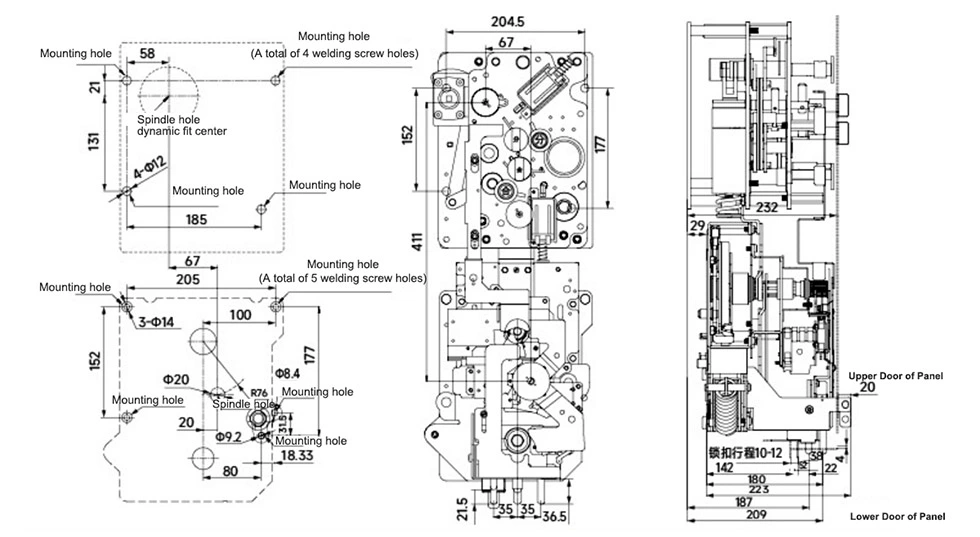

Aparência e Dimensões

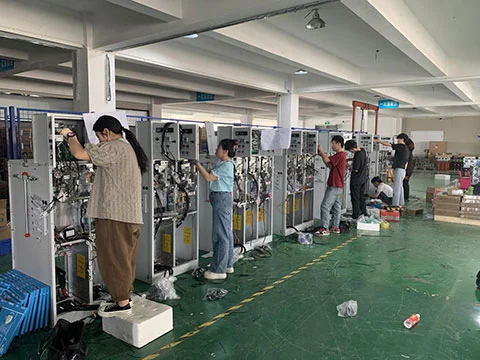

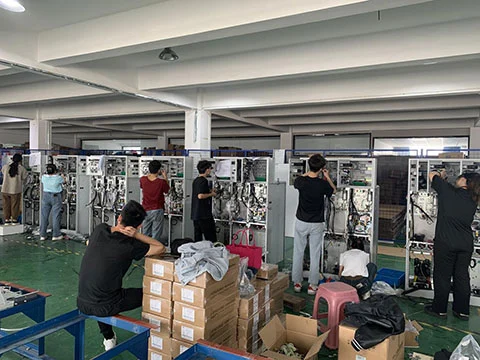

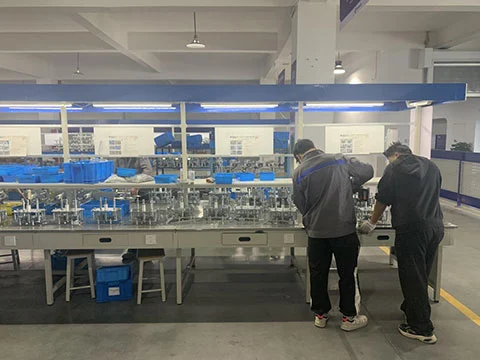

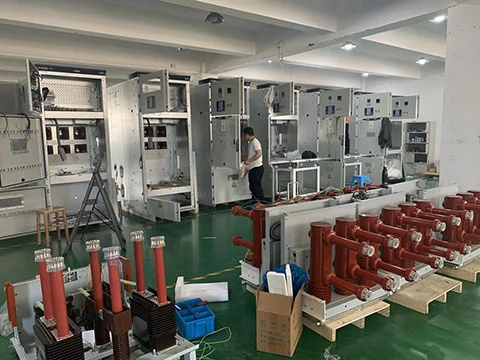

Nossa fábrica

Exposição de produtos
